Наконечник медный луженый ТМЛ 120–16–17 ГОСТ 7386 | UNP41-120-16-17 IEK

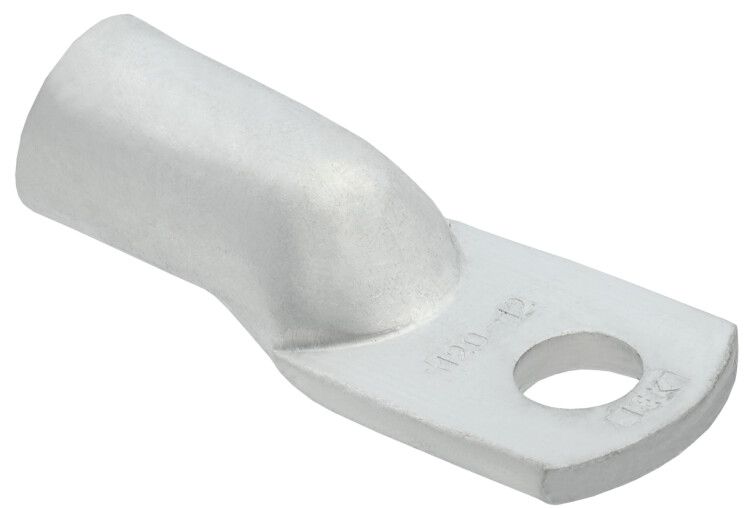

Наконечник медный луженый ТМЛ 120–16–17 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания многожильных медных проводников сечением 120 мм² с последующим болтовым соединением. Лужёная поверхность обеспечивает устойчивость к коррозии, а форма и размеры соответствуют ГОСТ 7386 — это делает изделие подходящим для промышленных установок, распределительных щитов и силовых цепей до 10 кВ.

Назначение и область применения

Наконечник медный луженый ТМЛ 120–16–17 ГОСТ 7386 используется для оконцевания многожильных медных и алюминиевых проводов перед их соединением с зажимами, шинами или аппаратами через болт. Применяется там, где требуется прочное, долговечное и токопроводящее соединение — например, в силовых щитах, трансформаторных подстанциях, на выводах автоматических выключателей, контакторов и коммутационных устройств.

Технические характеристики

• Материал: медь — высокая проводимость, минимальные потери энергии
• Номинальное сечение провода: 120 мм² — рассчитан на большие токовые нагрузки
• Диаметр отверстия: 16 мм — совместим с болтами М16
• Защитное покрытие: лужение — предотвращает окисление меди, улучшает паяемость и контактную стабильность
• Форма контактной площадки: кольцевая — равномерное распределение усилия при затяжке болта
• Способ монтажа: опрессовка — гарантирует герметичное и механически прочное соединение
• Тип проводника: многожильный — идеально для гибких кабелей
• Рабочее напряжение: до 10 000 В — допущен для высоковольтных систем
• Угол соединения: прямолинейный — удобен для компактной укладки в шкафах
• Срок службы: 30 лет — при соблюдении условий эксплуатации
• Цвет: серый — визуальное отличие от других типов наконечников

Совместимость и монтаж

Наконечник медный луженый ТМЛ 120–16–17 ГОСТ 7386 совместим с многожильными медными и алюминиевыми проводами сечением 120 мм². Для монтажа применяется специальный пресс-клещи с матрицей, соответствующей размеру наконечника. После опрессовки проверьте качество соединения: отсутствие трещин, плотное прилегание изоляции к корпусу, равномерная деформация металла. Не используйте обычные плоскогубцы — это повредит контакт и снижает надёжность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386, что гарантирует соответствие геометрическим параметрам, механической прочности и электрической безопасности. Напряжение до 10 кВ позволяет применять наконечник в сетях среднего класса напряжения. Лужёное покрытие снижает риск возникновения электрохимической коррозии при контакте с алюминием, что важно для смешанных соединений.

Преимущества

• Высокая теплопроводность меди минимизирует нагрев при работе под нагрузкой
• Лужение защищает от окисления даже в условиях повышенной влажности
• Кольцевая форма контактной площадки исключает перекос при затяжке болта
• Стандартные размеры обеспечивают взаимозаменяемость с аналогами других производителей
• Срок службы 30 лет снижает необходимость частого обслуживания

Ограничения применения

• Не предназначена для одножильных проводов — возможна плохая фиксация и разрыв жил
• Запрещено использовать без опрессовки — просто вставлять в болт нельзя
• Не рекомендуется для постоянного погружения в воду — хотя лужение защищает от влаги, сам наконечник не имеет IP-защиты
• Не следует применять в местах с вибрационными нагрузками выше нормы без дополнительной фиксации

Примеры использования

• Подключение медного кабеля 120 мм² к шине PE в распределительном щите 10 кВ
• Соединение выхода трансформатора с медным проводом через болт М16
• Оконцевание жилы вводного кабеля в промышленном цехе с использованием алюминиевой шины
• Монтаж в силовой панели станка с частотным преобразователем

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы наконечника — лишняя изоляция мешает качественному соединению
• Выбирайте пресс-матрицу, указанную производителем для ТМЛ 120–16—17; неверный инструмент вызывает трещины или слабую фиксацию
• При соединении с алюминиевой шиной нанесите антиоксидантную пасту на контакт — это продлит срок службы
• Проверяйте момент затяжки болта — для М16 он обычно составляет 50–70 Н·м; переусиливать опасно
• Храните наконечники в сухом месте — даже лужёные элементы могут терять свойства при длительном воздействии влаги и солей
