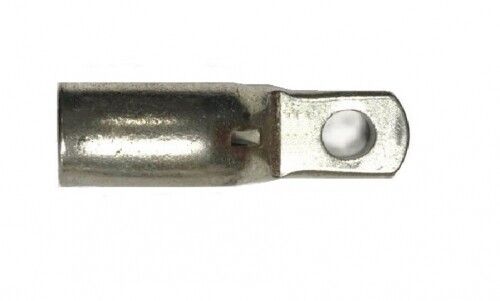

Наконечник кольцевой ТМЛ 120кв.мм под винт d10мм с узкой лопаткой ГОСТ 23981-80 (уп.10шт) DKC 2M10NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой для жилы 120 кв.мм под болт М10 (ТМЛ, ТМЛ-У, DKC) — это надёжный элемент для оконцевания многожильных медных кабелей, предназначенный для прямого подключения к автоматическим выключателям в литом корпусе без расширителей. Бренд DKC и артикул 2m10np обеспечивают совместимость с сериями ТМЛ и ТМЛ-У, что делает этот наконечник удобным решением для промышленных систем управления.

Назначение и область применения

Этот наконечник применяется для оконцевания медных многожильных проводников сечением 120 мм² перед подключением к клеммам автоматических выключателей, особенно в устройствах с компактными литыми корпусами. Он исключает необходимость установки расширителей полюсов, снижая габариты сборки и ускоряя монтаж. Подходит для силовых цепей в щитах, станках, конвейерах, системах автоматизации и других промышленных объектах, где важна плотная компоновка и высокая надёжность контакта.

Технические характеристики

• Номинальное сечение проводника: 120 мм²
• Размер резьбы: М10
• Материал: медь М1
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный
• Способ монтажа: опрессовка
• Угол соединения: прямолинейный
• Тонкий фланец: да
• Защитное покрытие: лужёное (с применением висмута)
• Изолированный: да
• Смотровое отверстие: да
• Номинальный ток: 285 А

Совместимость и монтаж

Наконечник совместим с кабелями типа ПВ-3, ПВ-4, КГ, а также другими многожильными медными проводами соответствующего сечения. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под размер 120 мм². После опрессовки проверьте качество соединения через смотровое отверстие — оно позволяет визуально убедиться, что все жилы полностью заполнены трубчатую часть наконечника. Узкая лопатка (на 28% уже стандартной) обеспечивает точную посадку в клеммы выключателей моделей ТМЛ и ТМЛ-У без зазоров. Не используйте механическое затягивание болтом до опрессовки — это повредит структуру провода.

Безопасность и стандарты

Произведён из меди класса М1, соответствует требованиям ГОСТ 7385 и IEC 60947-1. Лужёное покрытие с висмутом предотвращает окисление и снижает переходное сопротивление, что важно для долговременной работы под нагрузкой. Применение изолированного варианта снижает риск случайного замыкания между соседними клеммами. Номинальный ток 285 А подтверждён испытаниями на нагрев и термическую стойкость.

Преимущества

• Узкая лопатка позволяет подключать крупный кабель напрямую к выключателям в литом корпусе — экономит место и время.
• Смотровое отверстие гарантирует контроль качества опрессовки без демонтажа.
• Лужёное покрытие с висмутом улучшает проводимость и защищает от коррозии даже во влажной среде.
• Изолированная форма снижает вероятность пробоя и короткого замыкания.
• Совместим с популярными сериями ТМЛ и ТМЛ-У — легко заменяет аналоги.

Ограничения применения

Наконечник не предназначен для одножильных проводов — он рассчитан исключительно на многожильные. Не допускается использование с алюминиевыми кабелями. Также не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +105 °C. Отказ от правильной опрессовки (например, использование обычных клещей вместо пресса) приведёт к перегреву и выходу из строя контакта.

Примеры использования

• Подключение кабеля 120 мм² к автоматическому выключателю серии TML-U в распределительном щите промышленного цеха.
• Запитка частотного преобразователя через клемму с ограниченным пространством — без расширителей.
• Сборка силовой цепи на конвейере с высокими требованиями к плотности монтажа.
• Обновление старых щитов: замена устаревших наконечников на более компактные и надёжные модели DKC.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника — лишняя изоляция внутри вызывает плохой контакт.
• Выбирайте пресс-матрицу, указанную производителем для сечения 120 мм² — неверный инструмент деформирует лопатку.
• Проверяйте смотровое отверстие после монтажа: если видны свободные жилы — переопрессуйте.
• При установке на болт М10 затягивайте моментом 10–12 Н·м — избыточная сила может треснуть лопатку.
• Храните наконечники в сухом месте — хотя они лужёные, длительное воздействие влаги может снизить срок службы.
