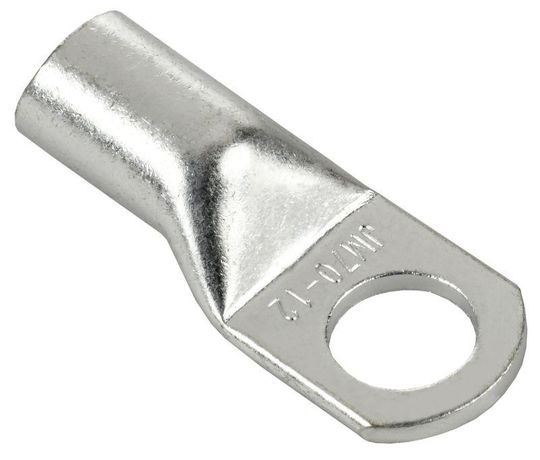

Наконечник медный луженый JGA-70-12 (ТМЛ) (5шт/упак) | UNP10-31-O-070-012-05 IEK

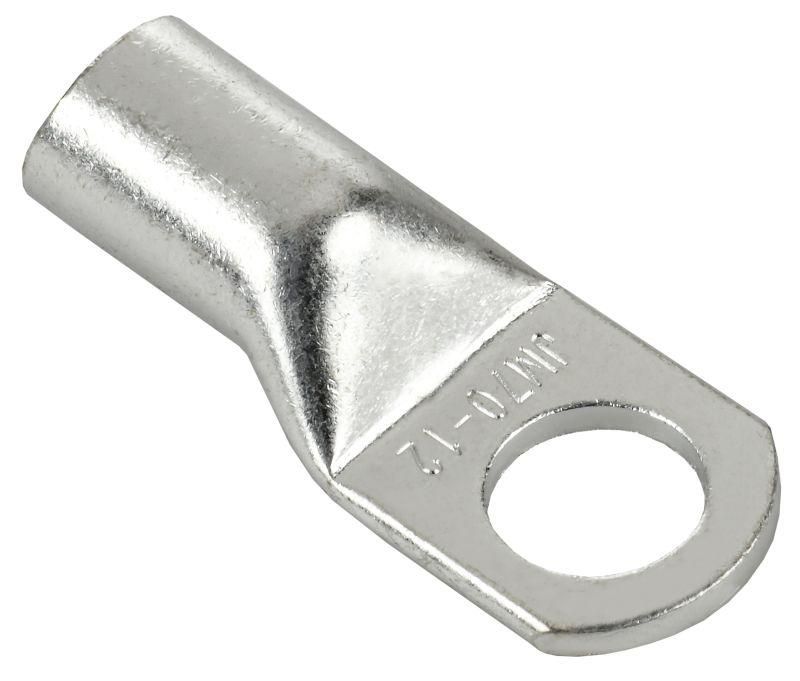

Наконечник медный луженый JGA-70-12 (ТМЛ) кольцевой M12 70 мм2 (5 шт/упак) предназначен для надёжного соединения многопроволочных медных проводов с шинами и зажимами электрооборудования. Бренд IEK обеспечивает соответствие стандартам качества, а артикул unp10-31-o-070-012-05 позволяет точно идентифицировать продукт при закупках.

Назначение и область применения

Наконечник JGA-70-12 используется для создания прочного и долговечного электрического контакта между медными многопроволочными проводами сечением 70 мм2 и болтовыми зажимами оборудования. Применяется в распределительных щитах, силовых панелях, трансформаторах, станках и других устройствах, где требуется высокая механическая устойчивость и минимальное переходное сопротивление.

Технические характеристики

• Форма контактной площадки: кольцевая - обеспечивает равномерное давление при затяжке болтом
• Поперечное сечение провода: 70 мм2 - рассчитан на токи до 200 А (при температуре +30C)
• Материал: медь - высокая электропроводность и термостойкость
• Покрытие: лужёное - защищает от окисления, снижает риск коррозии в условиях повышенной влажности
• Диаметр отверстия: 13 мм - совпадает с типовым размером болтов М12
• Тип проводника: многопроволочный - оптимизирован для гибких кабелей
• Угол соединения: прямолинейный - удобен для компактной укладки в шкафах и щитах
• Гарантийный срок: 24 месяца - подтверждает стабильность качества производства

Совместимость и монтаж

Наконечник JGA-70-12 совместим с болтами стандарта М12 и требует обязательной опрессовки специальным инструментом - ручным или гидравлическим прессом с матрицей для сечений 50–95 мм2. Не допускается использование обычных клещей или плоскогубцев - это повредит внутреннюю структуру наконечника и снизит надёжность контакта. После опрессовки проверьте герметичность соединения: металл должен плотно обхватить все жилы без видимых зазоров.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50827 и IEC 60947-7-1. Лужёное покрытие соответствует нормам по предотвращению окисления в средах с повышенной влажностью. Наконечник JGA-70-12 не содержит свинец и другие запрещённые вещества - соответствует RoHS.

Преимущества

• Высокая теплопроводность меди минимизирует нагрев при нагрузке
• Лужёная поверхность продлевает срок службы в агрессивных условиях
• Стандартный диаметр отверстия 13 мм гарантирует совместимость с большинством промышленных зажимов
• Кольцевая форма обеспечивает равномерную передачу усилия при затяжке
• Упаковка по 5 штук - экономично для частых замен и ремонта

Ограничения применения

• Не применяется для однопроволочных (моножильных) проводов - возможна деформация и потеря контакта
• Не предназначена для работы при температурах выше +105C - материал теряет механическую прочность
• Запрещено использовать без опрессовки - контакт будет нестабильным и опасным
• Не рекомендован для внешней установки без дополнительной защиты - хотя лужение препятствует коррозии, длительное воздействие осадков и химикатов снижает надёжность

Примеры использования

• Подключение входного кабеля 70 мм2 к главному заземляющему шинному блоку в распределительном щите
• Соединение фазного провода с выводом автоматического выключателя в цепях мощностью более 40 кВт
• Присоединение кабеля к шине постоянного тока в системах UPS или преобразовательных станциях
• Обустройство заземления на промышленных конвейерах и насосных станциях

Практические советы

• Перед монтажом удалите изоляцию с провода на длину, равную глубине гильзы наконечника - не больше и не меньше
• Выбирайте пресс с матрицей, помеченной как “70 мм2” - неверный инструмент вызывает пережим или недожим
• Проверяйте диаметр болта: он должен свободно проходить через отверстие 13 мм, но не иметь люфта более 0,5 мм
• При работе в помещениях с высокой влажностью дополнительно используйте термоусадочные трубки после опрессовки
• Артикул unp10-31-o-070-012-05 и название JGA-70-12 (ТМЛ) всегда указывайте в заказе - это исключает путаницу с аналогами других серий
