Наконечник медный луженый ТМЛ 240–20–24 ГОСТ 7386 | UNP41-240-20-24 IEK

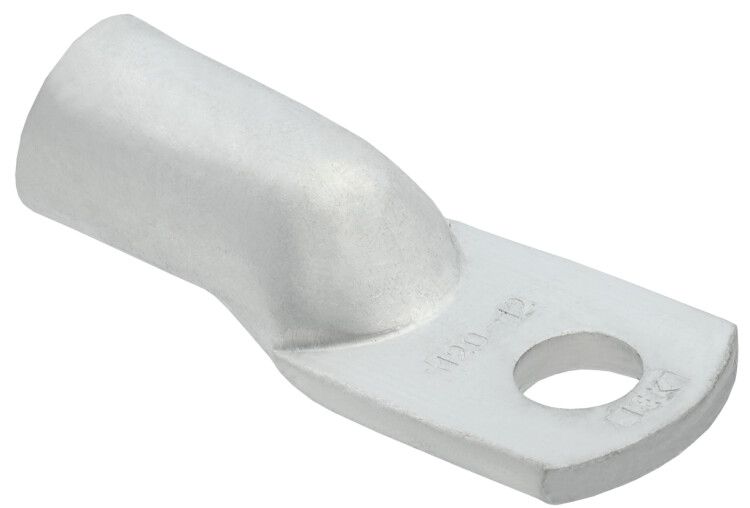

Наконечник медный луженый ТМЛ 240–20–24 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания многожильных медных и алюминиевых проводников сечением 240 мм2. Применяется в силовых цепях до 10 000 В, обеспечивает долговечное болтовое соединение через опрессовку. Артикул unp41-240-20-24 соответствует ГОСТ 7386.

Назначение и область применения

Наконечник медный луженый ТМЛ 240–20–24 ГОСТ 7386 используется для подготовки концов проводов к болтовому соединению с зажимами оборудования, шинами распределительных устройств или трансформаторами. Подходит для систем высокого напряжения до 10 000 В, где требуется устойчивый контакт и защита от окисления. Часто применяется в энергетике, на промышленных объектах, в подстанциях, на заводах и в системах электроснабжения крупных зданий.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и механическую прочность.
• Номинальное сечение проводника: 240 мм2 - рассчитан на мощные многожильные кабели.
• Диаметр отверстия: 20 мм - совместим с болтами M16–M20.
• Защитное покрытие: Лужение - предотвращает окисление меди, снижает переходное сопротивление, повышает срок службы.
• Форма контактной площадки: Кольцевая - равномерно распределяет нагрузку при затяжке болта.
• Способ монтажа: Опрессовка - требует специальных клещей, исключает пайку в большинстве случаев.
• Тип проводника: Многожильный - идеально подходит для гибких кабелей, не деформируется при изгибе.
• Напряжение: До 10 000 В - допущен для работы в средневольтных сетях.
• Угол соединения: Прямолинейный - провод выходит прямо из корпуса наконечника, удобен для компактной сборки.
• Срок службы: 30 лет - при соблюдении условий эксплуатации и правильном монтаже.
• Цвет: Серый - благодаря лужению, не требует дополнительной окраски.

Совместимость и монтаж

Наконечник ТМЛ 240–20–24 ГОСТ 7386 совместим с многожильными медными и алюминиевыми проводами сечением 240 мм2. Для установки необходимы пресс-клещи с матрицей, подходящей под размер наконечника. Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточная опрессовка вызывает перегрев, избыточная - повреждает жилу. После монтажа проверьте качество соединения: провод не должен свободно двигаться внутри наконечника. Не используйте паяльник - луженое покрытие уже защищает от окисления, пайка не требуется и может нарушить целостность покрытия.

Безопасность и стандарты

Наконечник медный луженый ТМЛ 240–20–24 ГОСТ 7386 изготовлен в соответствии с требованиями ГОСТ 7386, обеспечивающими безопасную работу в условиях повышенной влажности, температурных колебаний и механических нагрузок. Соответствие стандарту гарантирует соответствие нормам ПУЭ и требований к качеству контактов в электроустановках. Напряжение 10 000 В позволяет применять изделие в классах напряжения до 10 кВ, включая системы с изолированной нейтралью.

Преимущества

• Луженое покрытие снижает риск коррозии даже в агрессивных средах - особенно важно в промышленных помещениях с высокой влажностью.
• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения.
• Кольцевая форма контактной площадки обеспечивает равномерное давление при затяжке болта, предотвращая деформацию и “проскальзывание”.
• Срок службы 30 лет делает наконечник экономически выгодным решением для капитального оборудования.
• Стандартный диаметр отверстия 20 мм - совместим с широким спектром болтовых зажимов, распространённых в промышленной автоматизации.

Ограничения применения

• Не предназначена для одножильных проводов - возможна плохая фиксация и повреждение жилы при опрессовке.
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>150 C).
• Запрещено применять с проводами меньшего сечения - это приведёт к слабому контакту и перегреву.
• Не следует использовать в качестве замены для изоляционных элементов - наконечник не обеспечивает электробезопасность при доступе к токоведущим частям.

Примеры использования

• Подключение кабеля 240 мм2 к шине в распределительном щите 10 кВ.
• Соединение медного кабеля с выводом трансформатора на промышленной подстанции.
• Оконцевание жилы вводного кабеля в цеховой сети с использованием болтового зажима M16.
• Монтаж в системах питания конвейеров, насосных станций, печей и других мощных потребителей.

Практические советы

• Перед монтажом удалите изоляцию точно на длину гильзы наконечника - лишняя изоляция внутри увеличивает сопротивление.
• Выбирайте пресс-клещи с матрицей, указанной производителем для наконечников типа ТМЛ 240-20-24.
• Проверяйте плотность опрессовки: после сжатия металл должен полностью обхватывать жилу без зазоров.
• При работе с алюминиевыми проводами - обязательно используйте антиоксидантную пасту перед опрессовкой.
• Для контроля качества соединения можно провести термографическое обследование - горячие точки указывают на плохой контакт.
• Артикул unp41-240-20-24 - храните в сухом месте, избегайте попадания влаги до момента монтажа.
