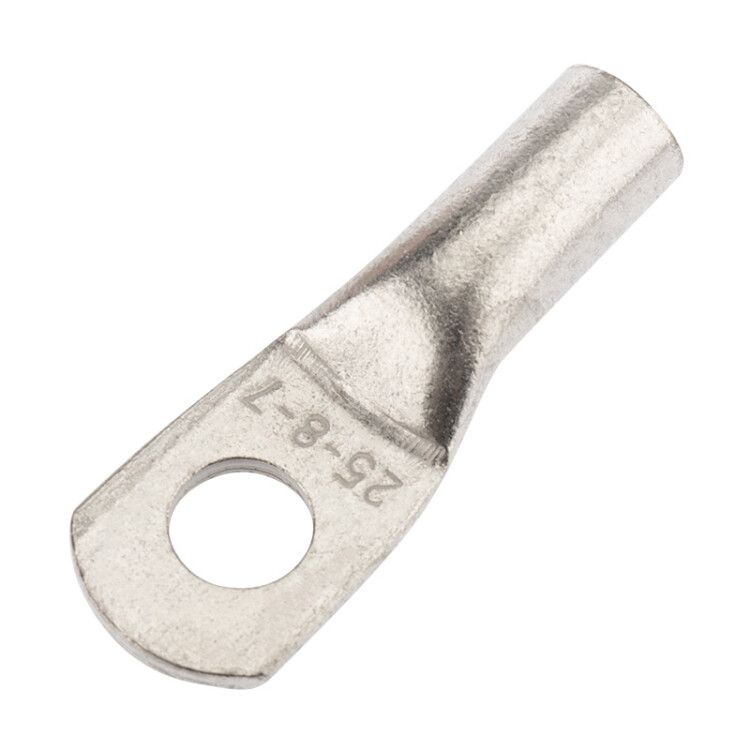

Наконечник медный луженый ТМЛ 25–8–7 (25кв.мм - D8мм) ГОСТ 7386-80 (в упак. 10 шт.) | 07-5313-3 REXANT MEET

Наконечник медный луженый ТМЛ 25–8–7 (25 кв. мм - 8 мм) ГОСТ 7386-80 от бренда REXANT - это надёжный элемент для оконцевания многожильных медных проводников сечением 25 мм2, обеспечивающий прочное и долговечное болтовое соединение. Артикулы 07-5313-3 и etm07-5313-3 соответствуют ГОСТ 7386-80 и предназначены для промышленной и энергетической автоматизации.

Назначение и область применения

Наконечник медный луженый ТМЛ 25–8–7 используется для подготовки многожильных медных проводов к болтовому соединению с зажимами, шинами, клеммами оборудования. Применяется там, где требуется надёжный электрический контакт и защита от окисления - например, на силовых щитах, трансформаторах, частотных преобразователях, контакторах и распределительных устройствах. Подходит для систем с повышенной влажностью или агрессивной средой благодаря лужёному покрытию.

Технические характеристики

• Поперечное сечение: 25 мм2 - рассчитан на токовые нагрузки, характерные для мощных цепей до 150 А (при температуре +40 C);
• Диаметр отверстия: 8 мм - совместим с болтами M8;
• Материал: медь высокой чистоты - обеспечивает низкое переходное сопротивление;
• Покрытие: лужёное - предотвращает окисление, увеличивает срок службы контакта;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки болтом;
• Угол соединения: 180° - прямое расположение провода относительно болтового соединения;
• Количество отверстий: одно - для одиночного болтового крепления;
• Способ монтажа: опрессовка - требует специального инструмента;
• Тип проводника: многожильный - идеально подходит для гибких кабелей;
• Упаковка: 10 штук в комплекте.

Совместимость и монтаж

Наконечник медный луженый ТМЛ 25–8–7 совместим с любыми многожильными медными проводами сечением 25 мм2. Для установки необходима опрессовка - использование пресс-клещей с матрицей под диаметр хвостовика (внутренний диаметр 7 мм). Убедитесь, что инструмент имеет подходящую форму и давление: недостаточно плотная опрессовка снижает механическую прочность, перегрузка повреждает жилы. После опрессовки проверьте герметичность соединения - между трубкой и проводом не должно быть люфта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80 - государственного стандарта на медные наконечники для электроустановок. Лужёное покрытие снижает риск возгорания при плохих контактах. Наконечник не содержит свинца и других запрещённых веществ, допущен для использования в промышленных условиях согласно нормам ПУЭ.

Преимущества

• Лужёное покрытие замедляет образование оксидной плёнки - сохраняет низкое сопротивление даже после длительной эксплуатации;
• Высокая теплопроводность меди обеспечивает минимальные потери при передаче тока;
• Кольцевая форма контактной площадки исключает деформацию при затяжке болта;
• Стандартные размеры (25 мм2 / Ø8 мм) гарантируют универсальную совместимость с большинством коммерческих клемм и шин;
• Упаковка по 10 шт. удобна для закупок и хранения на объекте.

Ограничения применения

• Не применяется для одножильных проводов - возможен разрыв жил при опрессовке;
• Не рекомендован для алюминиевых проводников - отличаются модулем упругости и коэффициентом расширения, что вызывает ослабление контакта;
• Запрещено использовать без опрессовки - просто вставлять в клемму нельзя - контакт будет нестойким;
• Работает при температуре до +90 C; выше - возможно размягчение луда и потеря механической прочности;
• Не предназначен для мобильных или вибрационных систем без дополнительной фиксации.

Примеры использования

• Подключение входных кабелей к главным рубильникам в распределительном щите;
• Присоединение выводов двигателя к частотному преобразователю;
• Обвязка шины постоянного тока в источнике бесперебойного питания;
• Соединение заземляющего проводника с контуром заземления через болтовую клемму.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция внутри наконечника снижает качество контакта;
• Выбирайте пресс-клещи с матрицей, соответствующей типу ТМЛ и диаметру 7 мм - используйте метки на инструменте;
• Проверяйте глубину вхождения провода - он должен полностью войти в трубку, но не выступать за её край;
• После монтажа протестируйте соединение тестером на сопротивление - показатель ниже 1 мОм считается хорошим;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать помутнение поверхности.
