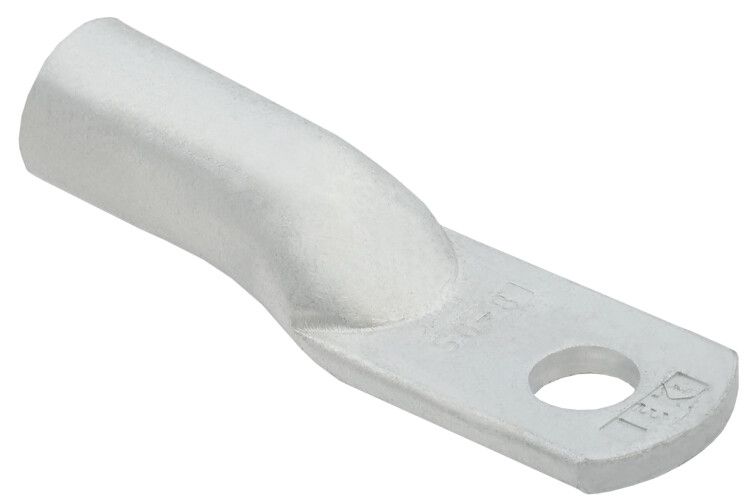

Наконечник медный луженый ТМЛ 35–12–9 ГОСТ 7386 | UNP41-035-12-09 IEK

Наконечник медный луженый ТМЛ 35–12–9 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания многожильных медных проводников сечением 35 мм² с последующим болтовым соединением. Артикул unp41-035-12-09 соответствует ГОСТ 7386 и обеспечивает долговременную работу в условиях высоких токов и вибраций.

Назначение и область применения

Наконечник медный луженый ТМЛ 35–12–9 ГОСТ 7386 используется для подготовки концов многожильных проводов к болтовому соединению с зажимами, шинами, клеммами оборудования. Применяется в силовых цепях до 10 000 В, особенно там, где важна устойчивость к коррозии и механическая прочность соединения — например, на подстанциях, распределительных щитах, промышленном оборудовании, трансформаторах и системах заземления.

Технические характеристики

• Материал: медь — обеспечивает высокую электропроводность и термостойкость
• Номинальное сечение провода: 35 мм² — подходит для проводников этого класса
• Диаметр отверстия: 12 мм — совместим с болтами М12
• Защитное покрытие: лужение — защищает от окисления, улучшает паяемость и снижает переходное сопротивление
• Форма контактной площадки: кольцевая — равномерно распределяет нагрузку при затяжке болта
• Тип проводника: многожильный — специально адаптирован для гибких кабелей
• Угол соединения: прямолинейный — удобен для компактной укладки в шкафах и щитах
• Рабочее напряжение: до 10 000 В — допущен для высоковольтных установок
• Способ монтажа: опрессовка — требует специальных клещей, исключает пайку при нормальном использовании
• Срок службы: 30 лет — при соблюдении условий эксплуатации
• Цвет: серый — визуально отличается от неметаллических изоляторов

Совместимость и монтаж

Наконечник ТМЛ 35–12–9 ГОСТ 7386 совместим с многожильными медными и алюминиевыми проводами сечением 35 мм². Для монтажа требуется опрессовочные клещи с матрицей, подходящей под размер наконечника — не используйте обычные плоскогубцы. После опрессовки проверьте герметичность соединения: металл должен плотно обхватить жилу без зазоров. Лужёная поверхность позволяет использовать наконечник также для пайки, хотя в промышленной практике чаще применяют именно опрессовку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386, что гарантирует соответствие размеров, механической прочности и электрической безопасности. Напряжение 10 000 В указывает на возможность применения в высоковольтных сетях, однако необходимо соблюдать правила работы с электрооборудованием выше 1000 В — использование средств защиты, разрешённых инструкций и квалифицированного персонала.

Преимущества

• Лужёное покрытие предотвращает окисление меди, продлевая срок службы контакта
• Кольцевая форма контактной площадки минимизирует риск деформации при затяжке болта
• Высокая теплопроводность меди снижает нагрев в месте соединения
• Стандартные размеры (12 мм отверстие, 35 мм² сечение) обеспечивают широкую совместимость с популярным крепёжём
• Срок службы 30 лет — экономически выгодно для постоянных соединений

Ограничения применения

• Не предназначена для одножильных проводов — возможен разрыв жилы при опрессовке
• Не рекомендуется применять в средах с повышенной химической активностью (например, в морской атмосфере без дополнительной защиты)
• Запрещено использовать с проводами меньшим сечением — это вызовет плохую фиксацию и перегрев
• Не следует применять в местах с частыми ударными нагрузками без дополнительной фиксации
• Пайка возможна, но не является основным способом монтажа; при этом температура пайки должна быть ниже точки плавления олова (не более 250 °C)

Примеры использования

• Подключение медного кабеля 35 мм² к шине заземления в распределительном щите
• Соединение выводов трансформатора с медной шиной через болт М12
• Оконцевание жилы вводного кабеля в КТП (комплектной трансформаторной подстанции)
• Присоединение клеммы к заземляющему контуру на промышленном объекте

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника — лишняя изоляция внутри ухудшает контакт
• Выбирайте опрессовочные клещи с матрицей, указанной производителем для ТМЛ 35–12–9 — некорректный инструмент повредит наконечник
• Проверяйте усилие затяжки болта — переусиливать нельзя, чтобы не треснуть лужёную поверхность
• При замене старых наконечников — всегда проверяйте состояние самой жилы: окислившиеся или сломанные проводники требуют замены
• Для длительной эксплуатации в сыром помещении дополнительно смажьте место соединения антикоррозийной пастой (например, на основе лития)
