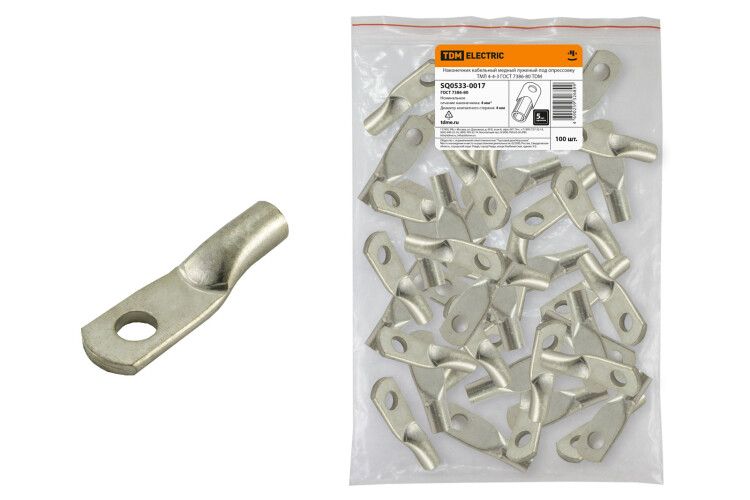

Наконечник медный луженый ТМЛ 4-4-3 ГОСТ 7386-80 | SQ0533-0017 TDM

Наконечник кабельный медный луженый ТМЛ 4-4-3 ГОСТ 7386-80 от бренда TDM ELECTRIC предназначен для надёжного соединения медных жил кабелей с шинами и контактными выводами оборудования. Лужёная поверхность обеспечивает устойчивость к окислению, а точное соответствие ГОСТ гарантирует совместимость с промышленной аппаратурой.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ 4-4-3 ГОСТ 7386-80 используется для оконцевания медных жил с помощью опрессовки. Применяется при подключении кабелей к медным шинам, клеммам выключателей, автоматических рубильников, трансформаторам и другим устройствам. Подходит для систем с рабочим напряжением до 35 кВ. Часто встречается в распределительных щитах, подстанциях, на промышленном оборудовании.

Технические характеристики

• Материал: медь электротехническая М2 - высокая проводимость и механическая прочность
• Покрытие: оловянно-висмутовое, нанесённое электролитическим способом - защищает от коррозии и снижает переходное сопротивление
• Сечение кабеля: 4 мм2
• Диаметр отверстия под болт: 4 мм
• Общая длина: 30 мм
• Стандарт: ГОСТ 7386-80 - соответствует требованиям к форме, размерам и качеству выполнения

Совместимость и монтаж

Наконечник кабельный медный луженый ТМЛ 4-4-3 ГОСТ 7386-80 совместим с пресс-клещами для опрессовки медных наконечников. Для правильного монтажа:

• Зачистите изоляцию кабеля на длину, равную гильзе наконечника
• Вставьте жилу полностью в трубчатую часть наконечника
• Используйте матрицу с подходящим профилем - для сечения 4 мм2 и диаметром отверстия 4 мм
• Не допускайте перекоса при опрессовке - это снижает контактное давление

Рекомендуется проверить качество опрессовки: после сжатия жила должна плотно фиксироваться, без люфта.

Безопасность и стандарты

Наконечник кабельный медный луженый ТМЛ 4-4-3 ГОСТ 7386-80 изготовлен в соответствии с ГОСТ 7386-80, который регламентирует геометрию, материал и испытательные нормы. Соответствие стандарту обеспечивает безопасность при работе под нагрузкой и исключает риск перегрева контактов.

Преимущества

• Электролитическое лужение повышает долговечность контакта - особенно важно во влажной среде
• Медь М2 обеспечивает минимальное сопротивление и хорошую теплопроводность
• Форма и размеры точно соответствуют стандарту - позволяет использовать стандартные болты и клеммы
• Улучшенная адгезия покрытия предотвращает отслаивание при многократных сборках/разборках

Ограничения применения

• Не применяется для алюминиевых жил - возможна электрохимическая коррозия
• Не рекомендован для частых вибрационных нагрузок без дополнительной фиксации
• Не предназначены для работы при температурах выше +105 C - может произойти деградация оловянно-висмутового слоя
• Не следует использовать с болтами большего диаметра - это нарушает контактное давление

Примеры использования

• Подключение силовых кабелей к шинам в распределительных щитах 6–35 кВ
• Присоединение к выходным клеммам автоматических выключателей и УЗО
• Монтаж заземления в промышленных установках
• Соединение медных жил в цепях управления станков и конвейеров

Практические советы

• Перед монтажом проверьте внутренний диаметр наконечника - он должен точно соответствовать диаметру жилы (не более +-0,1 мм)
• При использовании в агрессивных средах (цеха с паром, химией) дополнительно смазывайте контактную плоскость термостойкой смазкой
• Не используйте наконечники с трещинами, деформацией или потёртостью покрытия - даже микроскопические повреждения снижают срок службы
• Для удобства хранения и транспортировки сохраняйте наконечник кабельный медный луженый ТМЛ 4-4-3 ГОСТ 7386-80 в оригинальной упаковке - это предохраняет от механических повреждений и загрязнения
