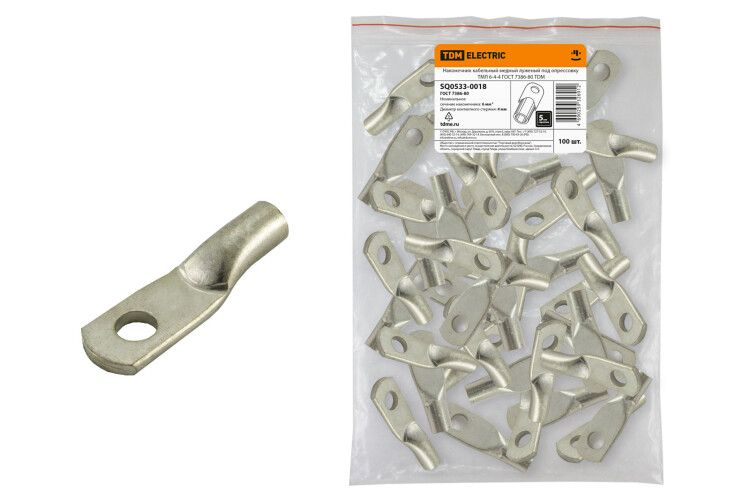

Наконечник медный луженый ТМЛ 6-4-4 ГОСТ 7386-80 | SQ0533-0018 TDM

Наконечник кабельный медный луженый ТМЛ 6-4-4 ГОСТ 7386-80 от бренда TDM ELECTRIC предназначен для надёжного соединения медных жил кабелей с шинами и контактными выводами оборудования. Лужёная поверхность обеспечивает устойчивость к окислению, а точное соответствие ГОСТ гарантирует совместимость с промышленной аппаратурой.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ 6-4-4 ГОСТ 7386-80 используется для оконцевания медных жил с помощью опрессовки. Применяется при подключении кабелей к медным шинам, клеммам выключателей, автоматических рубильников, трансформаторам и другим устройствам. Подходит для систем с рабочим напряжением до 35 кВ. Часто встречается в распределительных щитах, подстанциях, на производственных линиях и энергообъектах.

Технические характеристики

• Материал: медь электротехническая М2 - высокая проводимость и механическая прочность
• Покрытие: оловянно-висмутовое, нанесённое электролитическим способом - защищает от коррозии и снижает переходное сопротивление
• Стандарт: ГОСТ 7386-80 - соответствует требованиям к форме, размерам и качеству выполнения
• Сечение кабеля: 6 мм2
• Диаметр отверстия под болт: 4 мм
• Общая длина: 40 мм

Совместимость и монтаж

Наконечник ТМЛ 6-4-4 рассчитан на использование с гидравлическими или ручными клещами для опрессовки, подходящими под сечение 6 мм2. Крепится через болт M4. Убедитесь, что диаметр отверстия в шине или клемме точно соответствует 4 мм - не допускается принудительная установка на большие или меньшие крепления. Для лучшего контакта перед монтажом рекомендуется зачистить жилу кабеля от изоляции на длину, равную глубине гильзы наконечника.

Безопасность и стандарты

Изделие полностью соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и испытательные методы для кабельных наконечников. Это обеспечивает безопасность при работе под нагрузкой и исключает перегрев из-за плохого контакта. Соответствие стандарту позволяет использовать наконечник в сертифицированных электроустановках.

Преимущества

• Электролитическое лужение повышает долговечность контакта - особенно важно во влажных или агрессивных средах
• Медная основа М2 обеспечивает минимальное сопротивление и хорошую теплопроводность
• Чёткое соблюдение ГОСТ делает изделие взаимозаменяемым с аналогичными компонентами других производителей
• Улучшенная адгезия покрытия предотвращает отслаивание при многократном демонтаже

Ограничения применения

• Не предназначена для работы с алюминиевыми жилами - возможна гальванопара и быстрое разрушение контакта
• Не следует применять в условиях постоянного воздействия температур выше +105 C - риск деформации металла и потери качества лужения
• Запрещено использовать с болтами большего диаметра - это вызывает механическое повреждение гильзы и снижает плотность контакта
• Не рекомендовано для частых циклов подключения/отключения - после нескольких операций возможно износ покрытия

Примеры использования

• Подключение силового кабеля 6 мм2 к медной шине в распределительном щите 10(6)/0,4 кВ
• Фиксация фазного провода на выходе автомата в промышленном щите управления
• Присоединение заземляющего проводника к контуру заземления на подстанции
• Монтаж кабеля на входе трансформатора или реактора

Практические советы

• Перед опрессовкой проверьте, чтобы жила была свободной от изоляции и не имела повреждений - даже маленький порез снижает надёжность контакта
• Выбирайте матрицу клещей, которая точно соответствует типу ТМЛ и сечению 6 мм2 - некорректная форма пресса вызывает трещины в меди
• После монтажа проверьте усилие затяжки болта - недостаточно затянутый контакт нагревается, слишком сильный - рискуете сломать гильзу
• При хранении держите наконечники в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может снизить качество покрытия
• Артикул sq0533-0018 от TDM ELECTRIC совпадает с другими партиями по ГОСТ - можно закупать запасы без риска несовместимости
