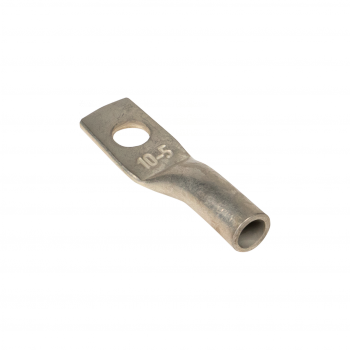

Наконечник медный луженый ТМЛ DIN 10-5 PROxima | tml-din-10-5 EKF

Наконечник медный луженый ТМЛ DIN 10-5 EKF предназначен для надёжного оконцевания медных жил сечением 10 мм2 с помощью опрессовки, обеспечивая прочное болтовое соединение с шинами и оборудованием. Артикул tml-din-10-5 из серии PROxima соответствует стандарту DIN и применяется в силовых цепях промышленной автоматизации.

Назначение и область применения

Наконечник медный луженый ТМЛ DIN 10-5 EKF используется для подготовки концов медных проводов и кабелей к болтовому соединению. Он позволяет исключить ослабление контакта, уменьшить переходное сопротивление и предотвратить перегрев в местах соединений. Применяется в распределительных щитах, на шинах постоянного и переменного тока, в клеммных колодках оборудования, на входах двигателей, преобразователей частоты и других устройств с требованием к надёжному электрическому контакту.

Технические характеристики

• Номинальное сечение кабеля: 10 мм2
• Диаметр отверстия: 5 мм - совместим с болтами M5
• Материал: медь высокой чистоты - обеспечивает низкое электрическое сопротивление
• Покрытие: лужёное - защищает от окисления, повышает долговечность в условиях повышенной влажности
• Тип монтажа: опрессовка - требуется специальный пресс-клещи
• Форма фланца: кольцевая - равномерно распределяет усилие затяжки
• Тонкий фланец: да - снижает габариты, удобен для плотной компоновки
• Угол соединения: специальный угол - обеспечивает правильную ориентацию при установке в ограниченном пространстве
• Количество отверстий: одно - для одиночного болтового крепления
• Маркировочная окраска: серая - соответствует стандарту цветовой идентификации сечений

Совместимость и монтаж

Наконечник TML DIN 10-5 EKF совместим с болтами диаметром 5 мм и зажимами, рассчитанными на этот размер. Для монтажа необходима опрессовка специальными клещами с матрицей для сечения 10 мм2. Убедитесь, что глубина запрессовки соответствует длине гильзы наконечника - недостаточное давление вызывает плохой контакт, избыточное - деформирует металл. Лужёное покрытие не требует дополнительной смазки перед монтажом. После опрессовки проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46228-1, который регламентирует форму, размеры и электрические параметры наконечников. Медная основа и лужёное покрытие обеспечивают соответствие нормам безопасности по нагреву и возгоранию. Серия PROxima прошла внутренние испытания EKF на термическую и механическую стойкость.

Преимущества

• Лужёное покрытие замедляет окисление меди - продлевает срок службы контакта в агрессивных средах
• Тонкий фланец позволяет использовать наконечник в плотно укомплектованных щитах без риска задевания соседних элементов
• Специальный угол соединения упрощает подключение в труднодоступных местах
• Стандартные размеры гарантируют совместимость с большинством европейских и российских клемм и шин
• Цветовая маркировка (серый) ускоряет визуальное определение сечения при обслуживании

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только для медных жил
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Запрещено использование без опрессовки - скручивание или пайка нарушают целостность конструкции и снижают надёжность
• Не подходит для кабелей с сечением менее 6 мм2 или более 16 мм2 - возможна потеря механической прочности

Примеры использования

• Подключение медного кабеля 10 мм2 к шине PE/PEN в распределительном щите
• Соединение выхода частотного преобразователя с двигателем через клеммную колодку
• Присоединение провода питания к клемме контактора или теплового реле
• Обустройство заземляющих контуров в промышленных цехах

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - лишняя изоляция внутри наконечника снижает качество контакта
• Выбирайте пресс-клещи с матрицей, помеченной как “10 mm²” - не используйте универсальные насадки без точной подгонки
• Проверяйте после монтажа момент затяжки болта: для M5 обычно 1–1,5 Нм; переусиливать нельзя - можно сломать фланец
• При работе во влажных помещениях дополнительно контролируйте состояние лужёного слоя - при появлении белых пятен (оксид олова) замените наконечник
• Артикул tml-din-10-5 EKF часто заказывают в паре с аналогичными наконечниками для фазных проводов - сохраняйте единый стиль оформления всех соединений
