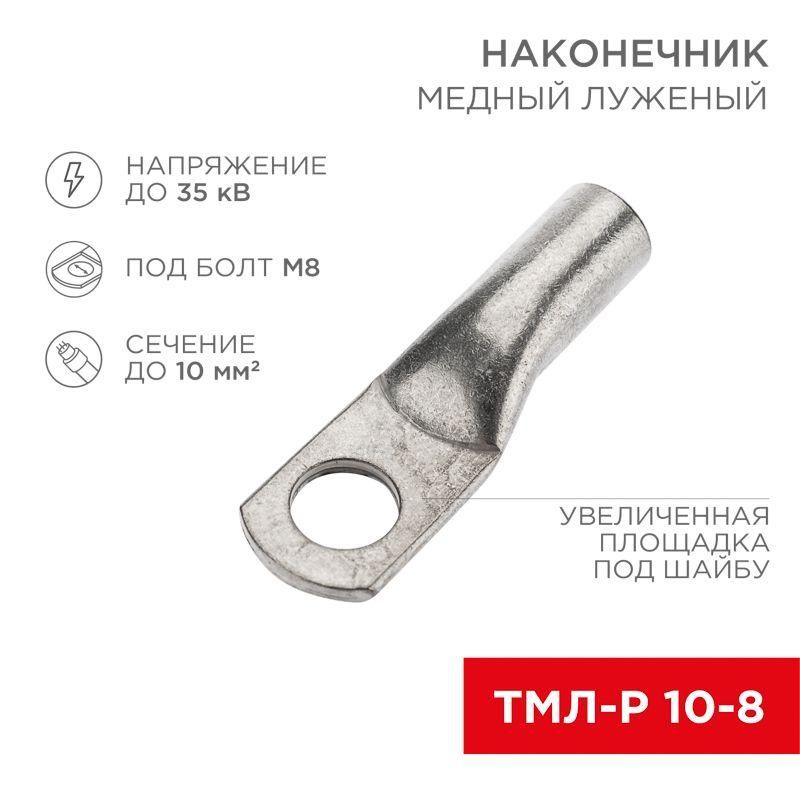

Наконечник медный луженый ТМЛ-Р 10–8 (10мм² - Ø8мм) (в упак. 100 шт.) | 07-5309-6 Rexant MEET

Наконечник медный луженый ТМЛ-Р 10–8 (10 мм2 - Ø8 мм) - это надёжный элемент для оконцевания многожильных медных проводов, обеспечивающий прочное и долговечное болтовое соединение. Бренд REXANT предлагает этот наконечник в упаковке по 100 штук, что удобно для массового монтажа в промышленных и энергетических системах.

Назначение и область применения

Наконечник медный луженый ТМЛ-Р 10–8 используется для подготовки концов многожильных проводов сечением 10 мм2 к болтовому соединению. Он применяется там, где требуется надёжный электрический контакт: на шинах распределительных щитов, клеммах автоматов, контакторах, трансформаторах и других устройствах. Подходит для установки в электрооборудовании, станках, конвейерах, осветительных системах и силовых цепях постоянного и переменного тока.

Технические характеристики

• Поперечное сечение провода: 10 мм2
• Диаметр отверстия под болт: 8 мм
• Материал: медь высокой чистоты
• Покрытие: лужёное (оловянное)
• Форма контактной площадки: кольцевая
• Тип проводника: многожильный
• Угол соединения: 180° - прямое расположение провода относительно болта
• Количество отверстий: одно
• Способ монтажа: опрессовка специальным инструментом
• Количество в упаковке: 100 шт.

Совместимость и монтаж

Наконечник медный луженый ТМЛ-Р 10–8 совместим с любыми болтами и гайками стандарта M8. Для монтажа необходим инструмент для опрессовки - клещи с матрицей под сечение 10 мм2. Перед опрессовкой необходимо зачистить конец провода на длину, соответствующую длине трубки наконечника. После запрессовки проверьте качество соединения: металл не должен треснуть, а провод не должен выскальзывать. Убедитесь, что диаметр болта точно соответствует 8 мм - использование большего болта снижает плотность контакта, меньшего - повреждает наконечник.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-84 и международным нормам для наконечников типа TML. Лужёное покрытие обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний. Наконечник не содержит свинца и другие токсичные компоненты, допущен к применению в промышленных и коммерческих объектах.

Преимущества

• Лужёная поверхность предотвращает окисление меди - продлевает срок службы контакта
• Высокая теплопроводность меди минимизирует потери мощности и нагрев
• Кольцевая форма позволяет равномерно распределить усилие затяжки болта
• Прямой угол (180°) упрощает прокладку проводов и исключает перегибы
• Упаковка по 100 шт. экономит время на закупке и хранении

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке
• Не рекомендуется использовать с алюминиевыми проводами - различие коэффициентов расширения вызывает ослабление контакта
• Запрещено применять без опрессовки - просто вставлять провод в отверстие нельзя
• Не подходит для частых демонтажей - многократная затяжка болта деформирует лужёный слой

Примеры использования

• Подключение входного кабеля 10 мм2 к главному заземляющему контуру в щите
• Присоединение фазного провода к клемме контактора в панели управления станком
• Соединение проводов питания с шиной PE в распределительном устройстве
• Монтаж кабельных выводов на трансформаторы и преобразователи частоты

Практические советы

• Выбирайте инструмент для опрессовки с точным соответствием матрицы сечению 10 мм2 - некорректный инструмент приведёт к плохому контакту
• Перед монтажом проверяйте внутренний диаметр отверстия - он должен свободно проходить через болт M8, но не иметь люфта более 0,2 мм
• Храните наконечники в сухом месте - даже лужёное покрытие может терять эффективность при длительном воздействии влаги
• При работе в агрессивной среде (промышленность, химзаводы) дополнительно используйте термоусадочные трубки после опрессовки
• Обязательно помечайте наконечники при сборке - это ускоряет диагностику и обслуживание системы
