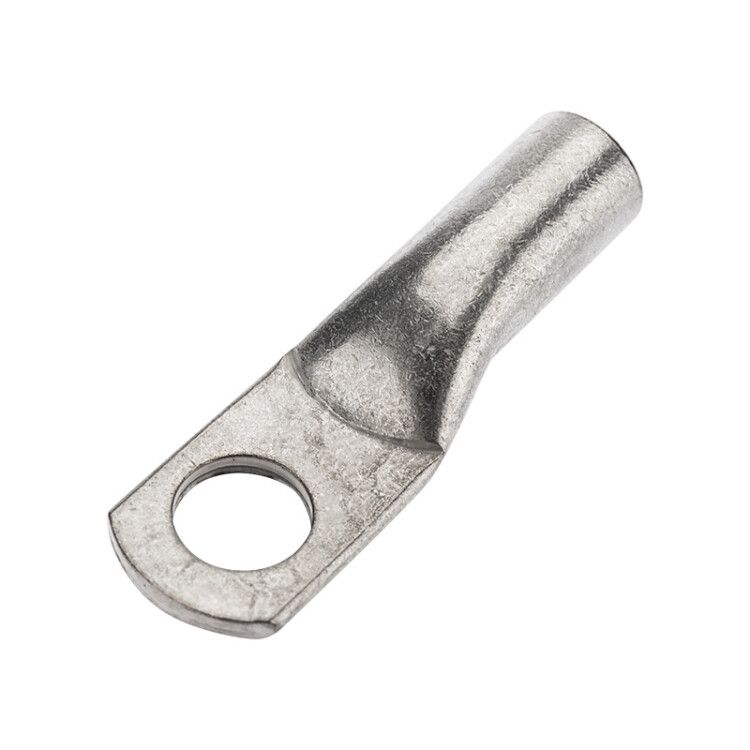

Наконечник медный луженый ТМЛ-Р 25–10 (25мм² - Ø10мм) (в упак. 100 шт.) | 07-5315-6 Rexant MEET

Наконечник медный луженый ТМЛ-Р 25–10 (25 мм2 - Ø10 мм) от REXANT - это надёжный элемент для оконцевания медных и алюминиевых проводов сечением до 25 мм2. Он обеспечивает прочное и долговечное болтовое соединение через опрессовку, защищённое лужёным слоем от коррозии. Подходит для промышленного оборудования, распределительных щитов и силовых цепей.

Назначение и область применения

Наконечник медный луженый ТМЛ-Р 25–10 используется для подготовки концов проводов к болтовому соединению. Применяется там, где требуется надёжный электрический контакт и механическая прочность: в силовых щитах, на шинах, клеммах автоматических выключателей, контакторах, трансформаторах и других устройствах промышленной автоматизации.

Технические характеристики

• Поперечное сечение: 25 мм2 - подходит для проводов класса 2 с таким сечением;
• Диаметр отверстия: 10 мм - соответствует болтам M10;
• Материал: медь высокой чистоты - обеспечивает низкое переходное сопротивление;
• Покрытие: лужёное - предотвращает окисление, увеличивает срок службы;
• Форма контактной площадки: кольцевая - равномерно распределяет нагрузку при затяжке болта;
• Угол соединения: 180° - прямое расположение провода относительно болта, удобно для компактной сборки;
• Способ монтажа: опрессовка - требует специальных клещей, создаёт герметичное соединение;
• Количество отверстий: одно - для одиночного болтового крепления;
• Упаковка: 100 штук - экономично для массового монтажа.

Совместимость и монтаж

Наконечник медный луженый ТМЛ-Р 25–10 совместим с проводами с медной или алюминиевой жилой сечением 25 мм2. Для установки необходимы гидравлические или ручные опрессовочные клещи с матрицей под 25 мм2. Убедитесь, что глубина запрессовки соответствует длине трубчатой части наконечника - недостаточная опрессовка снижает надёжность, перегрузка повреждает жилу. После монтажа проверьте механическую прочность соединения легким растяжением.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-94 для наконечников медных лужёных. Лужёное покрытие снижает риск возникновения электрохимической коррозии при контакте с алюминием. Наконечник ТМЛ-Р 25–10 не предназначен для работы в условиях постоянного воздействия открытого пламени или агрессивных химикатов.

Преимущества

• Лужёное покрытие защищает медь от окисления даже в условиях повышенной влажности;
• Высокая теплопроводность меди минимизирует нагрев при прохождении тока;
• Кольцевая форма контактной площадки исключает деформацию при затяжке болта;
• Опрессовка даёт более надёжное соединение, чем просто зажим в клемме;
• Упаковка по 100 шт. снижает стоимость единицы и удобна для командной работы.

Ограничения применения

• Не применяйте для проводов сечением менее 25 мм2 - возможен люфт и плохой контакт;
• Не используйте с алюминиевыми проводами без переходной смазки - есть риск электрохимической коррозии;
• Запрещено применять в местах с частыми вибрациями без дополнительной фиксации - возможно ослабление болта;
• Не допускается многократная разборка и повторная опрессовка - металл теряет пластичность.

Примеры использования

• Подключение входного кабеля 25 мм2 к главной шине PE в распределительном щите;
• Соединение кабеля питания с клеммой двигателя на конвейере;
• Присоединение медного провода к выводу автомата в промышленной панели управления;
• Монтаж заземляющего проводника на контур заземления с помощью болта M10.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя изоляция мешает плотному прилеганию;
• Выбирайте клещи с матрицей, помеченной как “25 мм2” - не подходят универсальные насадки;
• При работе с алюминиевыми жилами нанесите антиоксидантную пасту перед опрессовкой;
• Проверяйте посадочный диаметр 10 мм - он должен свободно принимать болт M10 без усилия;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может вызвать потемнение поверхности.
