Наконечник медный луженый ТМЛ-Р 25–8 (25кв.мм - D8мм) (в упак. 5 шт.) | 07-5314-2 REXANT MEET

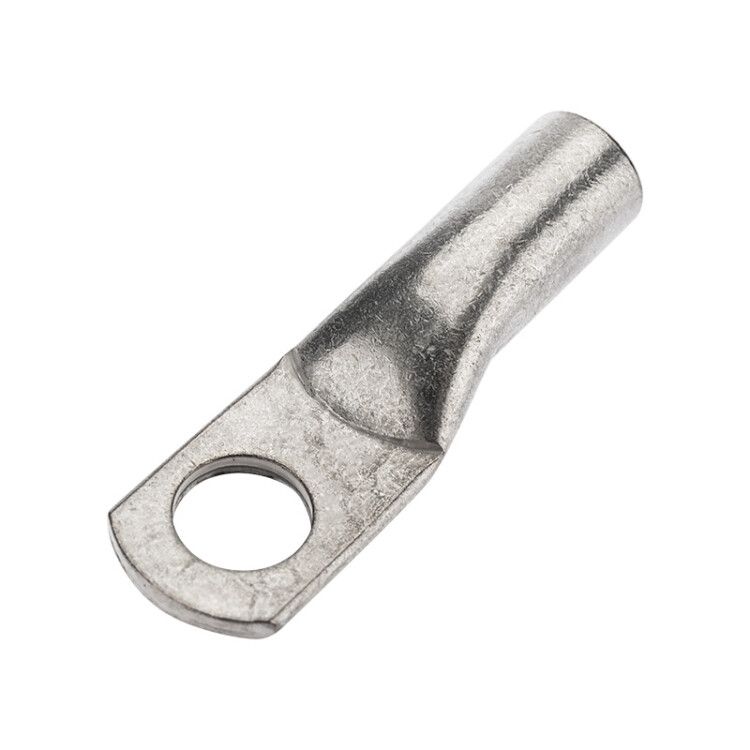

Наконечник медный луженый ТМЛ-Р 25–8 (25 кв. мм – 8 мм) от бренда REXANT - это надёжный элемент для оконцевания многожильных медных проводов с помощью опрессовки, обеспечивающий прочное и долговечное болтовое соединение с шинами или оборудованием.

Назначение и область применения

Наконечник ТМЛ-Р 25–8 используется для подготовки концов многожильных проводов сечением 25 мм2 к болтовому соединению. Он позволяет обеспечить плотный и стабильный контакт между проводом и зажимом оборудования - например, на автоматах, контакторах, распределительных щитах, трансформаторах или шинах постоянного/переменного тока. Применяется в силовой электроустановках, промышленном оборудовании, системах автоматизации и энергообеспечении.

Технические характеристики

• Тип изделия: Наконечник трубчатый
• Поперечное сечение провода: 25 мм2
• Диаметр отверстия под болт: 8 мм
• Материал: Медная трубка
• Покрытие: Лужённое - слой олова для защиты от окисления
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке
• Тип проводника: Только многожильный
• Угол соединения: 180° - прямое расположение провода относительно болта
• Количество отверстий: Одно
• Способ монтажа: Опрессовка специальным инструментом
• Количество в упаковке: 5 штук

Совместимость и монтаж

Наконечник ТМЛ-Р 25–8 совместим с любыми медными многожильными проводами точно 25 мм2. Для установки требуется гидравлическая или механическая клещи с матрицей, соответствующей размеру 25 мм2 и типу “кольцевой” формы. После опрессовки необходимо проверить качество соединения - отсутствие трещин, глубоких вмятин и свободного перемещения провода внутри наконечника. Болт M8 применяется для фиксации в зажиме. Убедитесь, что диаметр болта не превышает 8 мм - иначе возникнет люфт и плохой контакт.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ 7385-91 и EN 60228 для медных наконечников. Лужёное покрытие снижает риск тепловых перегрузок благодаря лучшей проводимости и меньшему переходному сопротивлению. Соответствует нормам безопасности для работы в условиях повышенной влажности и температур до +105 C.

Преимущества

• Лужёное покрытие предотвращает окисление меди - продлевает срок службы контакта даже в агрессивной среде
• Высокая механическая прочность после опрессовки - исключает выскальзывание провода
• Кольцевая форма контактной площадки обеспечивает равномерную нагрузку при затяжке болтом
• Прямой угол (180°) удобен для компактной сборки в ограниченном пространстве
• Упаковка по 5 шт. - экономична для частого использования на объектах

Ограничения применения

• Не одножильным проводам - возможен разрыв жилы при опрессовке
• Запрещается использовать с алюминиевыми проводами - отличаются коэффициентом расширения и требуют других наконечников
• Не предназначены для монтажа без опрессовки - просто вставлять в зажим нельзя
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или химически активных паров

Примеры использования

• Подключение мощных двигателей к частотным преобразователям
• Соединение кабелей питания с входными клеммами ЩРН или ШРА
• Обвязка шины PE/N в распределительных щитах
• Монтаж цепей управления в станках с ЧПУ
• Электромонтаж в пищевой и фармацевтической промышленности - где важна антикоррозийная стойкость

Практические советы

• Перед опрессовкой удалите изоляцию на длину, равную глубине гильзы наконечника - не больше и не меньше
• Выбирайте инструмент с регулировкой давления - переопрессовка повредит металл, недостаточное - вызовет плохой контакт
• Проверьте соответствие диаметра болта 8 мм - используйте только M8, чтобы не деформировать отверстие
• Храните наконечники в сухом месте - хотя они лужёные, длительное попадание воды может вызвать помутнение покрытия
• Артикулы etm07-5314-2 и 07-5314-2 - один и тот же продукт, различие лишь в формате номера поставщика
