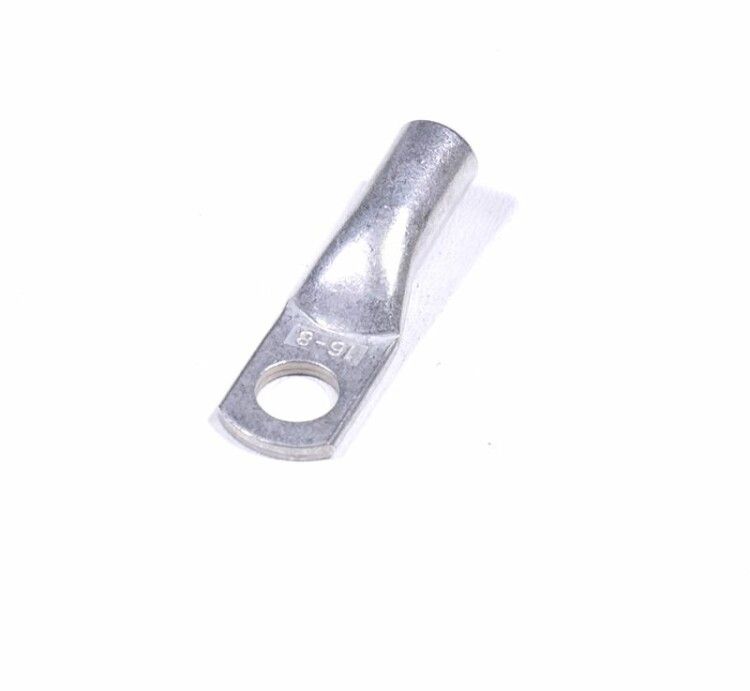

Наконечник медный лужёный ТМЛо 16-8 | zeta10465 ЗЭТАРУС

Наконечник медный лужёный ТМЛо 16-8 - это надёжный элемент для оконцевания медных жил сечением 16 мм2, предназначенный для долговременного соединения через опрессовку. Бренд ЗЭТАРУС выпускает этот компонент в сериях, проверенных на промышленных объектах, а артикул zeta10465 гарантирует соответствие техническим требованиям.

Назначение и область применения

Наконечник медный лужёный ТМЛо 16-8 используется для оконцевания одножильных и многожильных медных проводов и кабелей. Применяется там, где требуется прочное, устойчивое к коррозии и механическому воздействию соединение: в распределительных щитах, на контактах автоматических выключателей, контакторов, зажимов шин и оборудования промышленного управления.

Технические характеристики

• Номинальное сечение провода: 16 мм2
• Диаметр монтажного отверстия: 8 мм
• Материал: медь марки М2
• Покрытие: лужёное (олово-висмут, электролитическое)
• Форма фланца: кольцевая
• Угол соединения: прямолинейный
• Тип монтажа: опрессовка
• Количество отверстий: одно
• Поддерживаемый класс гибкости проводника: 1, 2 и 3

Совместимость и монтаж

Наконечник медный лужёный ТМЛо 16-8 совместим с любыми инструментами для опрессовки, подходящими под сечение 16 мм2 и диаметр отверстия 8 мм. Для качественной установки используйте матрицу с соответствующим профилем - она должна полностью обжать трубчатую часть наконечника без повреждений. Убедитесь, что зачищенная жила плотно вошла в корпус до упора перед опрессовкой. Кольцевой фланец позволяет легко фиксировать наконечник болтом или шпилькой диаметром 8 мм.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-81 и международными нормами для медных наконечников. Лужёное покрытие снижает риск окисления, предотвращает образование высокого переходного сопротивления и исключает перегрев при длительной нагрузке. Соответствует требованиям безопасности для электроустановок напряжением до 1000 В.

Преимущества

• Лужёное покрытие защищает медь от коррозии в условиях повышенной влажности, химически активной среды и температурных колебаний
• Трубчатая форма из меди М2 обеспечивает хорошую теплопроводность и механическую прочность
• Тонкий фланец позволяет использовать наконечник в ограниченном пространстве
• Совместимость с жилами всех трёх классов гибкости делает его универсальным для различных типов кабелей

Ограничения применения

• Не предназначен для работы с алюминиевыми или комбинированными жилами - только с медными
• Не рекомендован для частых изгибов после монтажа: опрессованный наконечник теряет эластичность
• Не следует применять в условиях постоянного погружения в жидкость - хотя лужение защищает от влаги, он не имеет герметизации
• Диаметр отверстия 8 мм не подходит для болтов большего размера - выбирайте крепёж точно по спецификации

Примеры использования

• Подключение силового кабеля к входному автомату в щите управления
• Присоединение жилы к контактной пластине магнитного пускателя
• Фиксация заземляющего проводника к шине заземления
• Соединение провода с клеммой преобразователя частоты

Практические советы

• Перед монтажом обязательно зачистите жилу на длину, равную глубине гильзы наконечника - не меньше 12–15 мм
• Проверьте, чтобы после опрессовки не было торчащих проволочек - они могут вызвать замыкание
• При использовании в агрессивной среде (цеха, улица, подвалы) дополнительно смажьте место соединения антикоррозийной пастой
• Учитывайте посадочный диаметр 8 мм при выборе болта - не используйте более крупные крепёжные элементы
• Артикул zeta10465 и бренд ЗЭТАРУС обеспечивают стандартизацию - при замене ориентируйтесь именно на них, а не на внешнее сходство
