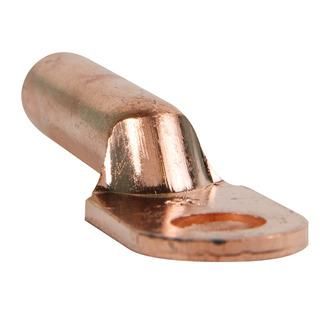

Наконечник медный OptiKit L-DT-120-14 | 278138 КЭАЗ

Наконечник медный L-DT-120-14 КЭАЗ предназначен для надёжного оконцевания медных проводов и кабелей сечением 120 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна механическая прочность и стабильность контакта - например, в распределительных устройствах, трансформаторах и коммутационном оборудовании. Артикул 278138 соответствует серии OptiKit L/C от КЭАЗ.

Назначение и область применения

Наконечник медный L-DT-120-14 КЭАЗ используется для создания долговечного электрического соединения между медным проводом и зажимом, шиной или другим элементом оборудования. Подходит для работы в высоковольтных системах до 10 кВ. Часто применяется в энергетике, промышленных установках, на подстанциях, в панелях управления и силовых щитах.

Технические характеристики

• Поперечное сечение провода: 120 мм2 (допустимый диапазон - от 10 до 300 мм2)
• Диаметр отверстия: 14 мм - позволяет использовать болты или шпильки этого размера
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях до 10 кВ
• Рабочий температурный диапазон: от –40 C до +80 C - устойчив к экстремальным условиям
• Угол соединения: прямолинейный - провод выходит прямо из наконечника, без изгиба
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты в агрессивной среде
• Цвет изоляции: серый - визуальное отличие от других типов, не является изоляцией самого наконечника
• Класс проводника: несколько - совместим с многожильными и одножильными медными проводами

Совместимость и монтаж

Наконечник L-DT-120-14 КЭАЗ монтируется методом опрессовки специальными клещами с матрицей под сечение 120 мм2. Перед монтажом необходимо зачистить провод от изоляции на длину, соответствующую глубине гильзы наконечника. Убедитесь, что диаметр болта или шпильки, который будет использоваться для крепления, точно соответствует 14 мм - меньший диаметр не обеспечит плотного контакта, больший - не войдёт. Наконечник не требует пайки. Для многожильных проводов рекомендуется применять фланец или термоусадку для уплотнения жил перед опрессовкой.

Безопасность и стандарты

Изделие соответствует требованиям к высоковольтному оборудованию до 10 кВ. Произведён в соответствии с технологическими нормами КЭАЗ и внутренними стандартами серии OptiKit L/C. Отсутствие покрытия не снижает безопасность, но требует соблюдения условий эксплуатации - не допускается использование в условиях повышенной влажности, химической активности или солевых осадков без дополнительной защиты (например, смазки или термоусадки).

Преимущества

• Высокая механическая прочность благодаря цельнотянутой меди и кольцевой форме
• Стабильный контакт даже при значительных нагрузках и перегрузках
• Широкий диапазон совместимости с проводами от 10 до 300 мм2 - универсальность в рамках одной модели
• Подтверждённая работоспособность при температурах от –40 C до +80 C
• Производство на заводе КЭАЗ - гарантия качества и точности геометрии

Ограничения применения

• Не предназначена для алюминиевых проводов - материал только медь
• Отсутствие покрытия делает её уязвимой к коррозии в агрессивных средах (морской воздух, химические производства)
• Не подходит для частых вибраций без дополнительной фиксации - возможен люфт в соединении
• Требует обязательной опрессовки; попытки просто закрутить болт без подготовки приведут к плохому контакту и нагреву
• Не является изолирующим элементом - после монтажа требуется дополнительная изоляция соединения (термоусадка, изолента)

Примеры использования

• Подключение медного кабеля 120 мм2 к шине в распределительном устройстве 6–10 кВ
• Завершение выводов силового трансформатора
• Соединение кабельных ответвлений в ячейках КРУ
• Присоединение заземляющих проводников в промышленных объектах
• Монтаж в электродвигателях и частотных преобразователях с большими токами

Практические советы

• Перед опрессовкой проверьте соответствие диаметра отверстия (14 мм) выбранному крепёжу - это критично для надёжности
• Используйте только подходящие по размеру матрицы для опрессовки - некорректный инструмент повредит наконечник
• Если работаете во влажной среде, нанесите тонкий слой контактной смазки (например, Duralub) на поверхность наконечника перед сборкой
• После монтажа обязательно изолируйте место соединения термоусадкой с клеевым слоем - это исключит попадание влаги и продлит срок службы
• Артикул 278138 - единственный номер для заказа именно этой модели; другие наконечники из серии OptiKit L/C имеют иные параметры
