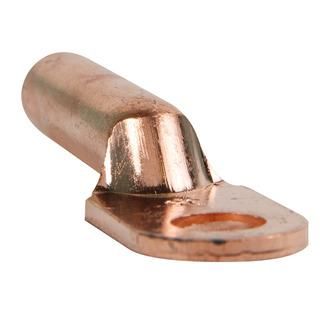

Наконечник медный OptiKit L-DT-25-8 | 278133 КЭАЗ

Наконечник медный L-DT-25-8 КЭАЗ предназначен для надежного оконцевания медных проводов и кабелей сечением 25 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна механическая прочность и стабильность контакта - например, в распределительных устройствах, трансформаторах и коммутационном оборудовании. Артикул 278133 соответствует серии OptiKit L/C от КЭАЗ.

Назначение и область применения

Наконечник медный L-DT-25-8 КЭАЗ используется для создания долговечного электрического соединения между медным проводом и зажимом, шиной или болтом. Подходит для работы в высоковольтных системах до 10 кВ. Часто применяется в энергетике, промышленном оборудовании, подстанциях и на объектах с повышенными требованиями к надежности контактов.

Технические характеристики

• Поперечное сечение провода: 25 мм2 (допустимый диапазон - от 10 до 300 мм2)
• Диаметр отверстия: 8 мм - подходит для болтов M8 и аналогичных креплений
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Форма контактной площадки: кольцевая - равномерно распределяет нагрузку при затяжке
• Номинальное напряжение: до 10 000 В
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах и корпусах
• Рабочий температурный диапазон: от –40 C до +80 C
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах
• Цвет изоляции: серый - визуальное отличие от других типов, не является изоляцией самого наконечника

Совместимость и монтаж

Наконечник L-DT-25-8 КЭАЗ совместим с любыми медными проводами сечением от 10 до 300 мм2. Для установки требуется:

• Зачистить изоляцию провода на длину, соответствующую глубине гильзы наконечника
• Использовать специальный пресс с матрицей, подходящей под этот тип наконечника
• Не допускать перегрева при опрессовке - это снижает проводимость меди
• Проверить качество опрессовки: после сжатия металл должен плотно обхватывать жилу без зазоров

Подходит для крепления на болты диаметром 8 мм. Учитывайте, что диаметр отверстия не позволяет использовать более крупные болты - например, M10 или M12.

Безопасность и стандарты

Наконечник медный L-DT-25-8 КЭАЗ соответствует требованиям к применению в сетях до 10 кВ. Произведен в соответствии с технологическими нормами КЭАЗ для силовой аппаратуры. Хотя формально не указаны ГОСТ/IEC, продукт проходит внутренние испытания на термическую и механическую стойкость, характерные для изделий серии OptiKit L/C.

Преимущества

• Высокая электропроводность благодаря чистой меди - минимизация потерь и нагрева
• Кольцевая форма контактной площадки обеспечивает равномерную нагрузку при затяжке, снижает риск деформации
• Широкий диапазон совместимости с проводами (10–300 мм2) делает его универсальным решением для многих задач
• Стандартная длина и форма позволяют легко помещать в ограниченные пространства внутри щитов и оборудования

Ограничения применения

• Не предназначена для алюминиевых проводов - использование с алюминием вызывает гальванопара и быстрое разрушение контакта
• Отсутствие покрытия делает его восприимчивым к коррозии во влажных, соленых или химически активных средах - рекомендуется дополнительная герметизация или смазка
• Не следует использовать в условиях постоянных вибраций без фиксации дополнительными элементами (например, контргайками)
• Не рассчитан на многократное демонтажное использование - опрессованное соединение считается одноразовым

Примеры использования

• Подключение медных кабелей 25 мм2 к шинам в распределительных щитах 6(10) кВ
• Присоединение выводов трансформаторов и реакторов
• Соединение кабельных концов с зажимами автоматических выключателей или рубильников
• Монтаж заземляющих проводников в промышленных установках

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже небольшое превышение может привести к плохому контакту
• Используйте пресс с правильной матрицей; некорректный инструмент повредит форму наконечника
• Если работаете в сыром воздухе или на улице - нанесите антикоррозийную смазку (например, на основе лития) на поверхность перед сборкой
• При замене старого наконечника - всегда проверяйте состояние болта и контактной поверхности, так как коррозия может быть скрыта под ним
• Артикул 278133 - это часть серии OptiKit L/C от КЭАЗ. Для комплексного решения можно подобрать гильзы и другие наконечники из этой же серии - они совместимы по технологии и качеству
