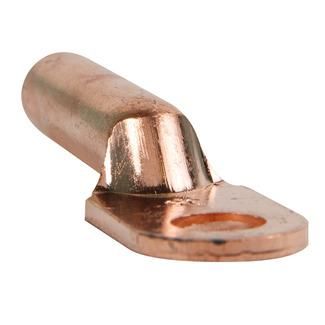

Наконечник медный OptiKit L-DT-50-10 | 278135 КЭАЗ

Наконечник медный L-DT-50-10 КЭАЗ предназначен для надёжного соединения медных проводов и кабелей сечением 50 мм2 через опрессовку, обеспечивая безопасную передачу тока на напряжение до 10 кВ. Этот наконечник применяется в силовых цепях высокой мощности, где важна механическая прочность и стабильность контакта.

Назначение и область применения

Наконечник медный L-DT-50-10 КЭАЗ используется для оконцевания медных жил после удаления изоляции. Он позволяет создать прочное и долговечное соединение при помощи опрессовки - метода, исключающего необходимость пайки. Применяется в распределительных устройствах, трансформаторах, коммутационных аппаратах, шинных системах и других установках на напряжение до 10 кВ. Подходит для работы в промышленных условиях: на заводах, в энергообъектах, на транспорте.

Технические характеристики

• Поперечное сечение: 50 мм2 - соответствует медному проводнику указанного сечения;
• Диаметр отверстия: 10 мм - подходит для болтов или винтов M10;
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке;
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях до 10 кВ;
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах и корпусах;
• Диапазон рабочих температур: от –40 C до +80 C - выдерживает экстремальные условия;
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах;
• Цвет изоляции: серый - визуальное отличие от других типов, не влияет на функциональность.

Совместимость и монтаж

Наконечник медный L-DT-50-10 КЭАЗ совместим с проводами сечением от 10 до 300 мм2, однако оптимальная нагрузка достигается именно при использовании с 50 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, подходящей под этот тип наконечника. Перед опрессовкой необходимо зачистить жилу на длину, соответствующую гильзе наконечника - обычно 15–20 мм. Убедитесь, что болт или винт имеют диаметр 10 мм - иначе соединение будет ненадёжным. Наконечник не имеет изоляционного кожуха - при необходимости используйте термоусадочные трубки или изолирующие колпачки.

Безопасность и стандарты

Наконечник медный L-DT-50-10 КЭАЗ соответствует требованиям к применению в высоковольтных установках до 10 кВ. Произведён в соответствии с технологическими нормами КЭАЗ, обеспечивающими соответствие ГОСТ Р МЭК 61238-1. Отсутствие покрытия не снижает электробезопасность, но требует соблюдения условий эксплуатации - особенно в помещениях с повышенной влажностью или химической активностью.

Преимущества

• Высокая проводимость меди гарантирует минимальные потери энергии и нагрев;
• Кольцевая форма контактной площадки снижает риск деформации при затяжке;
• Широкий диапазон рабочих температур делает его пригодным для холодных и жарких регионов;
• Работает без дополнительного покрытия - экономичнее в производстве и проще в контроле качества;
• Поддерживается в серии OptiKit L/C - совместим с другими элементами этой системы для стандартизированного монтажа.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта;
• Отсутствие изоляции требует дополнительной защиты в открытых зонах или при близком расположении фаз;
• Без покрытия подвержен коррозии в агрессивных средах (солёный воздух, химикаты, влага) - рекомендовано нанесение антикоррозийной смазки;
• Не следует использовать в цепях переменного тока выше 10 кВ - превышение напряжения недопустимо.

Примеры использования

• Присоединение кабеля 50 мм2 к выводу силового трансформатора;
• Заводка медного провода в клемму рубильника или автоматического выключателя на 10 кВ;
• Соединение шины с ответвлением в распределительном устройстве 6(10) кВ;
• Использование в системах заземления на промышленных объектах с высокими токами замыкания.

Практические советы

• Выбирайте пресс-клещи с точной матрицей под наконечники типа DT - некорректная опрессовка приведёт к плохому контакту и перегреву;
• Перед установкой проверьте, чтобы внутренняя поверхность наконечника была чистой - грязь или оксиды увеличат сопротивление;
• Если работаете в сыром помещении, нанесите тонкий слой контактной смазки (например, Duralub) на место соединения - это продлит срок службы;
• При сборке щита учитывайте посадочный диаметр 10 мм - выбирайте болты и гайки точно этого размера;
• L-DT-50-10 КЭAZ - часть серии OptiKit; если вы используете другие элементы этой серии, монтаж станет быстрее и стандартизированнее.
