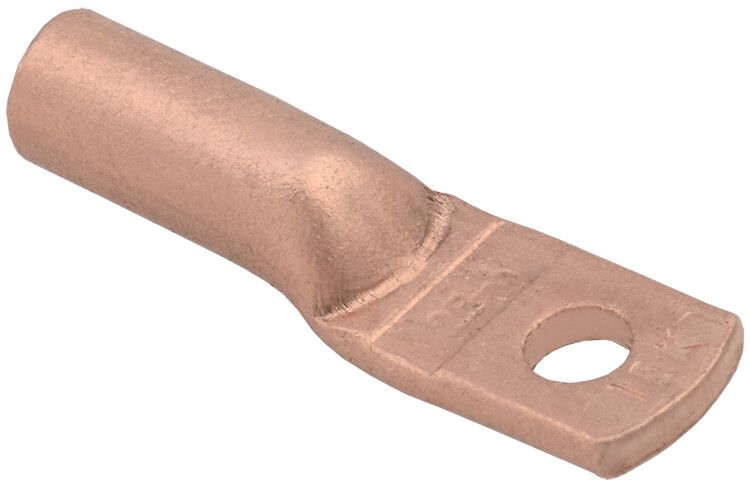

Наконечник медный ТМ 10–6–5 ГОСТ 7386 | UNP23-010-06-05 IEK

Наконечник медный ТМ 10–6–5 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания медных жил сечением 10 мм2 методом опрессовки. Этот элемент используется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, на трансформаторах, распределительных щитах и промышленном оборудовании.

Назначение и область применения

Наконечник медный ТМ 10–6–5 ГОСТ 7386 применяется для создания качественного электрического контакта между медным проводом и зажимом оборудования. Он обеспечивает устойчивую передачу тока, предотвращает перегрев и снижает риск ослабления соединения из-за вибраций или термических нагрузок. Подходит для работы с тяжёлыми проводниками в условиях повышенной механической нагрузки - например, в электроустановках заводов, энергообъектах, системах автоматизации.

Технические характеристики

• Материал: Медь - высокая проводимость, минимальное переходное сопротивление.
• Поперечное сечение провода: 10 мм2 - соответствует жилам с таким же сечением.
• Диаметр отверстия: 6 мм - совместим с болтами M6 и аналогичными крепёжными элементами.
• Форма контактной площадки: Кольцевая - равномерная передача усилия при затяжке, исключает деформацию.
• Способ монтажа: Опрессовка - требует специальных клещей, создаёт герметичное соединение без пайки.
• Рабочее напряжение: До 10 000 В - допущен для высоковольтных сетей.
• Тип проводника: Тяжёлый - рассчитан на массивные многожильные и одножильные медные провода.
• Защитное покрытие: Без покрытия - не имеет антикоррозийного слоя; требуется защита внешней средой или смазка при установке.
• Срок службы: До 30 лет - при соблюдении условий эксплуатации и правильной опрессовке.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, позволяет легко проверить материал жилы.

Совместимость и монтаж

Наконечник медный ТМ 10–6–5 ГОСТ 7386 совместим с любыми устройствами, имеющими клеммы с болтом M6. Для монтажа необходимы гидравлические или ручные опрессовочные клещи с матрицей под сечение 10 мм2. Убедитесь, что глубина запрессовки соответствует длине трубчатой части наконечника - недостаточно плотная опрессовка вызывает нагрев, слишком сильная - повреждает жилу. После монтажа рекомендуется проверить механическую прочность соединения легким растяжением.

Безопасность и стандарты

Произведён согласно ГОСТ 7386, который регламентирует форму, размеры и требования к меди. Соответствие стандарту гарантирует безопасную работу в сетях до 10 кВ. Наконечник не содержит свинца и других токсичных компонентов, соответствует экологическим нормам РФ.

Преимущества

• Высокая теплопроводность меди минимизирует потери мощности и нагрев в месте соединения.
• Кольцевая форма контактной площадки равномерно распределяет давление при затяжке, защищает поверхность клеммы от выдавливания.
• Отсутствие покрытия увеличивает адгезию при опрессовке - металл сцепляется с жилой лучше, чем с омеднёнными или лужёными аналогами.
• Долгий срок службы (до 30 лет) снижает частоту замены и обслуживания.

Ограничения применения

• Не предназначена для алюминиевых проводов - использование с алюминием вызывает гальваническую коррозию.
• Без защитного покрытия - не рекомендован для открытых участков, влажных помещений или агрессивных сред без дополнительной защиты (например, термоусадочных трубок или смазки типа Литол).
• Требуется точный подбор инструмента для опрессовки - некорректные клещи приведут к плохому контакту даже при правильном изделии.
• Не подходит для частых демонтажей - после нескольких операций опрессовки металлический корпус может треснуть.

Примеры использования

• Подключение медных кабелей 10 мм2 к шинам в распределительных щитах 6(10) кВ.
• Завершение фазных проводов на входе в трансформаторы и реакторы.
• Соединение жил с заземляющей шиной в промышленных объектах.
• Монтаж в устройствах управления двигателями, конвейерах, насосных станциях.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя часть не должна торчать внутри клеммы.
• Обязательно используйте инструмент с подходящей матрицей - для 10 мм2 нужна именно она, а не универсальная.
• На открытом воздухе или во влажных помещениях нанесите тонкий слой контактной смазки (например, Duralub) на внутреннюю поверхность наконечника перед монтажом.
• Проверьте соответствие диаметра отверстия (6 мм) болту или клемме - не все клеммы имеют одинаковый размер, даже если указано “M6”.
• Артикул unp23-010-06-05 - сохраняйте его при заказе запчастей, чтобы не купить неверный вариант.
