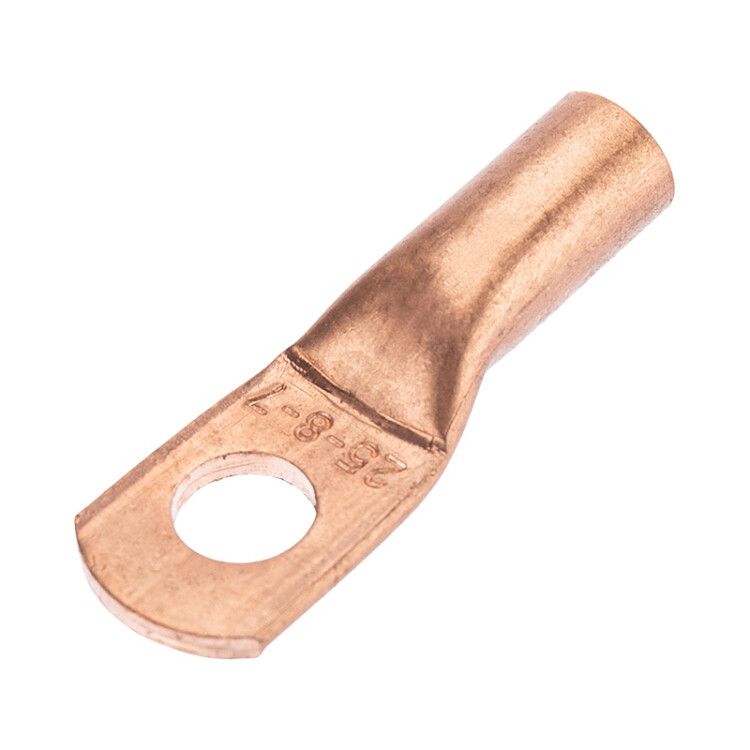

Наконечник медный ТМ 25-8-7 (25кв.мм - D8мм) (в упак. 100 шт.) | 07-5313-2 REXANT MEET

Наконечник медный ТМ 25-8-7 (25 кв. мм – 8 мм) от REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 25 мм2 с последующим креплением через болтовые соединения. Упакован по 100 штук, артикулы etm07-5313-2 и 07-5313-2 соответствуют одной модели.

Назначение и область применения

Наконечник медный ТМ 25-8-7 применяется для подготовки концов многожильных медных проводов к соединению с зажимами, шинами, клеммами оборудования. Подходит для установки на силовые цепях, распределительных щитах, станках, конвейерах, системах автоматизации - там, где требуется прочное и долговечное соединение с минимальными потерями тока.

Технические характеристики

• Поперечное сечение: 25 мм2 - рассчитан на токи до 140 А (по ГОСТ 7385);
• Диаметр отверстия: 8 мм - совместим с болтами M8;
• Внутренний диаметр хвостовика: 7 мм - соответствует внешнему диаметру жилы после зачистки;
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Форма контактной площадки: кольцевая - равномерная нагрузка на болт;
• Угол соединения: 180° - прямое расположение провода относительно крепления;
• Способ монтажа: опрессовка - требует специальных клещей;
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя;
• Количество отверстий: одно - для одиночного болта.

Совместимость и монтаж

Наконечник медный ТМ 25-8-7 совместим с любыми многожильными медными проводами, имеющими суммарное сечение около 25 мм2. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей под размер 25 мм2. После зачистки изоляции с конца провода на 15–20 мм, он полностью вставляется в хвостовик до упора. Опрессовка выполняется двумя-тремя ударами по боковым участкам трубчатой части - не допускается давить на основание контакта. Качество соединения проверяют визуально: деформация должна быть равномерной, без трещин и выступов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-89 «Наконечники медные». Применяется в сетях переменного тока до 1000 В. Отсутствие защитного покрытия делает его менее подходящим для агрессивных сред - рекомендуется использовать в закрытых, сухих помещениях.

Преимущества

• Высокая электропроводность меди снижает нагрев в месте соединения;
• Прямой угол (180°) удобен для компактной укладки в щитах и корпусах;
• Кольцевая форма контактной площадки предотвращает перекос болта и повышает надёжность;
• Опрессовка создаёт монолитное соединение - исключает ослабление со временем;
• Упаковка по 100 шт. экономична для массового монтажа.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект;
• Без покрытия - не рекомендуется для открытых, влажных или коррозионно активных сред (например, на улице, в цехах с паром/химикатами);
• Подходит только для многожильных проводов - не используется с одножильными;
• Требует точного подбора инструмента: некорректная опрессовка приведёт к плохому контакту или разрушению наконечника.

Примеры использования

• Подключение медного кабеля 25 мм2 к шине PE в распределительном щите;
• Соединение фазного провода с клеммой частотного преобразователя;
• Запитка двигателя от автомата через кабельную сборку;
• Обустройство заземляющих контуров в промышленных объектах.

Практические советы

• Перед монтажом обязательно зачищайте провод до металла - остатки изоляции нарушают контакт;
• Проверьте соответствие диаметра болта (M8) и отверстия наконечника - не используйте более крупные болты;
• При работе в условиях повышенной влажности - нанесите тонкий слой смазки типа Литол-24 на поверхность наконечника перед затяжкой;
• Для контроля качества опрессовки можно применить усилие на вырыв: качественно обжатый наконечник не вытягивается из провода даже при значительном усилии;
• Артикулы etm07-5313-2 и 07-5313-2 - один и тот же продукт, различаются только форматом номера в базах поставщиков.
