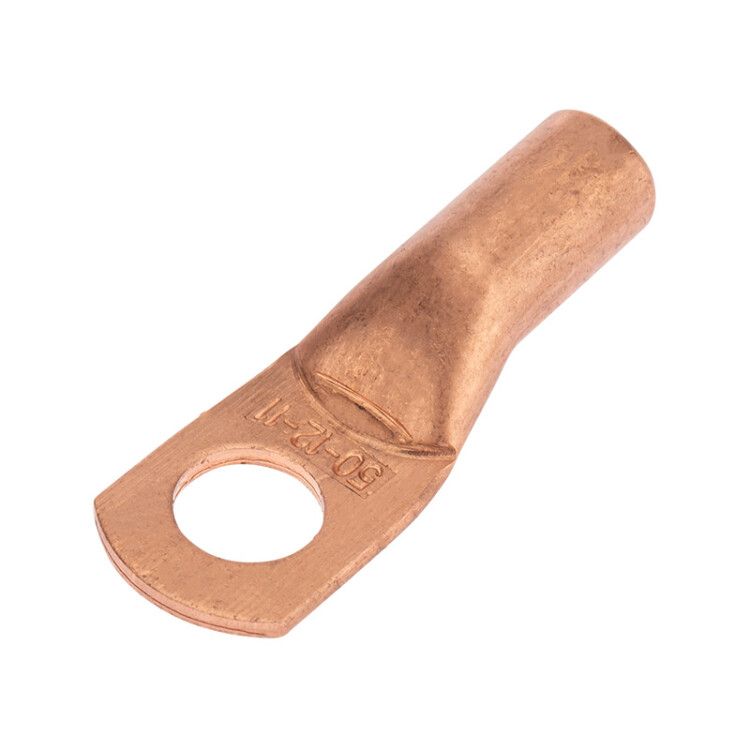

Наконечник медный ТМ 50-12-11 (50кв.мм - D11мм) (в упак. 50 шт.) | 07-5324-2 REXANT MEET

Наконечник медный ТМ 50-12-11 (50 кв. мм - 11 мм) (упаковка 50 шт.) от REXANT - это надёжный элемент для оконцевания многожильных медных проводов методом опрессовки. Подходит для силовых соединений в распределительных щитах, на станках и других устройствах с высокими токовыми нагрузками.

Назначение и область применения

Наконечник медный ТМ 50-12-11 используется для создания прочного и долговечного контакта между многожильным медным проводом и зажимом, болтом или шиной. Применяется там, где требуется устойчивый токовый контакт без потерь - например, в силовых цепях промышленного оборудования, АВР, преобразователях частоты, щитах автоматики и системах заземления.

Технические характеристики

• Поперечное сечение: 50 мм2 - подходит для проводов с таким же сечением
• Диаметр отверстия: 12 мм - соответствует болтам или штырям диаметром M12
• Внутренний диаметр хвостовика: 11 мм - обеспечивает плотную посадку на жилу
• Материал: медь - высокая электропроводность и термическая стойкость
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке
• Способ монтажа: опрессовка - требует специальных клещей
• Угол соединения: 180° - прямое расположение провода относительно клеммы
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, требует защиты в агрессивной среде
• Количество отверстий: одно - для одиночного крепления
• Комплектация: 50 штук в упаковке

Совместимость и монтаж

Наконечник медный ТМ 50-12-11 совместим с многожильными медными проводами сечением 50 мм2. Для установки необходимы гидравлические или механические опрессовочные клещи с матрицей, подходящей под размер 50 мм2. Убедитесь, что диаметр болта или шины составляет 12 мм - иначе соединение будет ненадёжным. После опрессовки проверьте герметичность соединения: металл должен полностью заполнить жилу без зазоров.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-91 для наконечников медных. Отсутствие защитного покрытия делает его менее устойчивым к коррозии в условиях повышенной влажности или агрессивной среды - рекомендуется применять в закрытых помещениях или дополнительно защищать соединение изолирующей лентой или тепловой трубкой.

Преимущества

• Высокая проводимость меди снижает нагрев в точке соединения
• Кольцевая форма контактной площадки предотвращает перекос при затяжке
• Чёткая маркировка по сечению и диаметру упрощает выбор
• Оптимальная длина хвостовика обеспечивает надёжную фиксацию многожильной жилы
• Упаковка по 50 шт. удобна для крупных проектов и минимизирует расходы на доставку

Ограничения применения

• Не применяется для одножильных проводов - риск повреждения жилы при опрессовке
• Без покрытия - не подходит для открытого монтажа на улице, в сырых цехах или агрессивных средах без дополнительной защиты
• Требует обязательного использования опрессовочных инструментов - нельзя просто зажать в клемме
• Не совместим с болтами меньшего диаметра (менее 12 мм) - возможен люфт и перегрев

Примеры использования

• Подключение входного кабеля 50 мм2 к главному заземляющему контуру в распределительном щите
• Соединение выводов частотного преобразователя с медной шиной
• Запитка мощного двигателя через клеммную колодку с болтом M12
• Обустройство системы выравнивания потенциалов в промышленном цехе

Практические советы

• Перед опрессовкой удалите изоляцию точно до нужной длины - не допускайте выступающих жил
• Выбирайте клещи с матрицей, рассчитанной именно на 50 мм2 - слишком маленькая матрица деформирует наконечник, большая - не обеспечит плотности
• Если работаете во влажной среде, после монтажа обработайте место соединения силиконовым составом или наденьте термоусаживающуюся трубку
• Проверяйте посадочный диаметр 12 мм на вашей клемме - он должен совпадать с точностью +-0,2 мм
• Храните наконечники в сухом месте - медь легко окисляется при контакте с влагой
