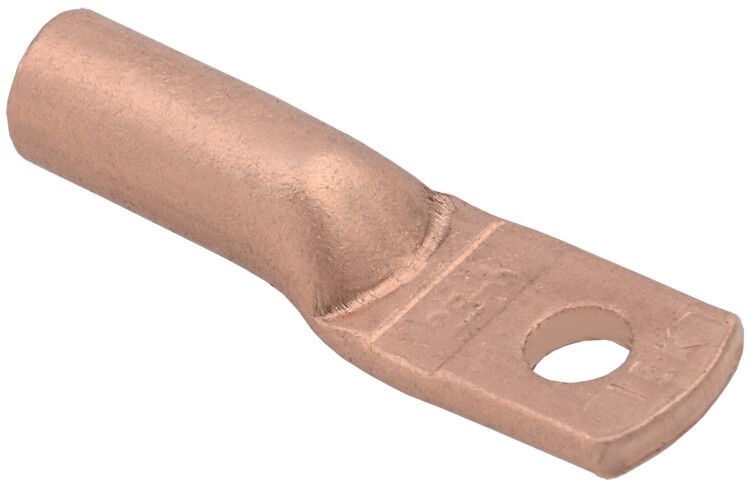

Наконечник медный ТМ 50–8–11 ГОСТ 7386 | UNP23-050-08-11 IEK

Наконечник медный ТМ 50–8–11 ГОСТ 7386 от бренда IEK - это надёжный элемент для оконцевания медных жил сечением 50 мм2 методом опрессовки. Применяется в силовых цепях до 10 000 В, особенно там, где важна долговечность и устойчивость контакта. Артикул unp23-050-08-11 соответствует ГОСТ 7386 и используется в промышленных установках.

Назначение и область применения

Наконечник медный ТМ 50–8–11 ГОСТ 7386 предназначен для оконцевания массивных медных проводников сечением 50 мм2. Обеспечивает прочное и надёжное соединение между кабелем и зажимом оборудования. Подходит для монтажа на шины, клеммы, болтовые соединения в распределительных устройствах, трансформаторах, щитах высокого напряжения и других системах до 10 000 В.

Технические характеристики

• Материал: Медь - обеспечивает высокую электропроводность и термостойкость.
• Номинальное сечение провода: 50 мм2 - рассчитан на токовые нагрузки, характерные для мощных промышленных цепей.
• Диаметр отверстия: 8 мм - совместим с болтами M8 и аналогичными креплениями.
• Форма контактной площадки: Кольцевая - позволяет равномерно распределить усилие затяжки и избежать деформации.
• Способ монтажа: Опрессовка - требует специального инструмента, создаёт герметичный и механически прочный контакт.
• Напряжение: До 10 000 В - класс защиты для средневысоковольтных сетей.
• Защитное покрытие: Без покрытия - не имеет антикоррозийного слоя; требуется защита внешней средой или смазкой при эксплуатации в агрессивных условиях.
• Цвет: Медный - визуально отличает изделие от алюминиевых аналогов.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Наконечник медный ТМ 50–8–11 ГОСТ 7386 совместим с любыми устройствами, имеющими болты диаметром 8 мм. Для монтажа необходима опрессовка - использование гидравлического или ручного пресса с матрицей, подходящей под сечение 50 мм2. Убедитесь, что инструмент имеет правильную форму и давление: недостаточная опрессовка снижает надёжность контакта, избыточная - повреждает жилу. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступающих частей меди.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386, который регламентирует размеры, материалы и испытания для медных наконечников. Напряжение 10 000 В указывает на применение в электроустановках до 10 кВ, что требует соблюдения норм ПУЭ и правил безопасности при работе под напряжением. Отсутствие покрытия не влияет на безопасность, но требует контроля за окислением в сырых или химически активных средах.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения.
• Кольцевая форма контактной площадки предотвращает перекос при затяжке болта, увеличивает срок службы клеммы.
• Стандартные размеры (50 мм2 / 8 мм) обеспечивают универсальность в сборке промышленного оборудования.
• Срок службы 30 лет - экономия на заменах и обслуживании.

Ограничения применения

• Не применяется для алюминиевых проводов - материал несовместим, возможен электрохимический эффект.
• Отсутствие защитного покрытия делает изделие чувствительным к влаге, соли, кислотам - в таких условиях рекомендуется использовать смазку типа Литол-24 или герметик.
• Не предназначено для многократного демонтажа - после опрессовки соединение считается постоянным.
• Требуется точный подбор инструмента для опрессовки: некорректный пресс может повредить жилу или не обеспечить нужную плотность.

Примеры использования

• Подключение медных кабелей 50 мм2 к шинам в распределительном щите 6(10) кВ.
• Соединение выводов трансформаторов с силовыми кабелями.
• Заземление и зануление в промышленных цехах с высокими токовыми нагрузками.
• Монтаж в системах питания станков, конвейеров, насосных групп.

Практические советы

• Перед монтажом зачистите жилу кабеля на длину, равную глубине гильзы наконечника - не более и не менее.
• Обязательно используйте пресс с матрицей, указанной для сечения 50 мм2 - проверьте маркировку на инструменте.
• После опрессовки осмотрите место соединения: если видны трещины или выдавливание металла - замените наконечник.
• В условиях повышенной влажности или агрессивной среды нанесите тонкий слой контактной смазки на поверхность наконечника перед установкой.
• Артикул unp23-050-08-11 - единственный вариант этого типоразмера в линейке IEK; другие производители могут иметь отличающиеся допуски.
