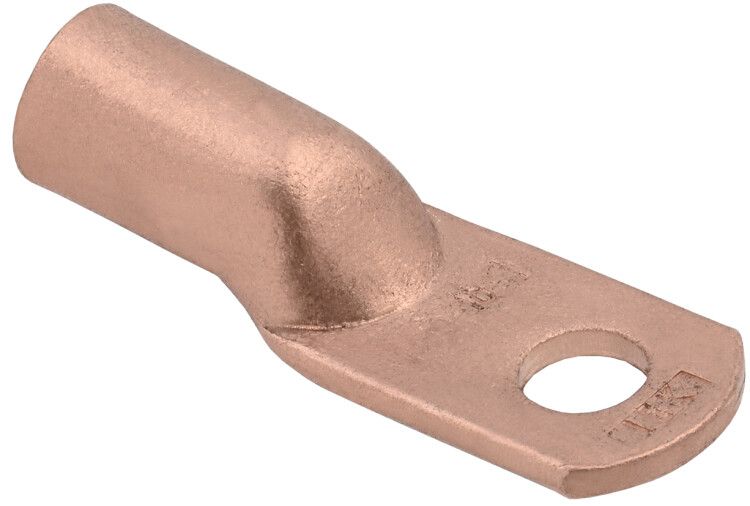

Наконечник медный ТМ 70–10–13 ГОСТ 7386 | UNP23-070-10-13 IEK

Наконечник медный ТМ 70–10–13 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания тяжёлых медных проводов сечением 70 мм2 методом опрессовки. Этот наконечник используется в силовых цепях до 10 000 В, особенно там, где важна механическая прочность и долгий срок службы - например, на подстанциях, распределительных щитах и в промышленном оборудовании.

Назначение и область применения

Наконечник медный ТМ 70–10–13 ГОСТ 7386 применяется для создания качественного электрического контакта между медным проводом и зажимом оборудования - автоматическим выключателем, шиной, клеммой или другим элементом. Он исключает ослабление соединения из-за вибраций, перегрева или коррозии. Подходит для работы в условиях высоких нагрузок: промышленные установки, энергообъекты, системы питания тяжёлой техники, трансформаторные подстанции.

Технические характеристики

• Материал: Медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Поперечное сечение: 70 мм2 - рассчитан на токовые нагрузки, соответствующие этим значениям в соответствии с ГОСТ 7386;
• Диаметр отверстия: 10 мм - совпадает с типичными болтами M10, используемыми в силовой аппаратуре;
• Форма контактной площадки: Кольцевая - позволяет равномерно распределить усилие при затяжке;
• Способ монтажа: Опрессовка - требует специального инструмента, создаёт герметичное и невосприимчивое к окислению соединение;
• Рабочее напряжение: До 10 000 В - допущен для использования в сетях среднего класса напряжения;
• Тип проводника: Тяжёлый - предназначается для многожильных и массивных медных проводов;
• Защитное покрытие: Без покрытия - не имеет антикоррозийного слоя, поэтому требуется контроль условий эксплуатации;
• Срок службы: 30 лет - при соблюдении норм монтажа и эксплуатационных условий;
• Цвет: Медный - визуально отличаем от других материалов, упрощает проверку правильности установки.

Совместимость и монтаж

Наконечник медный ТМ 70–10–13 ГОСТ 7386 совместим с проводами и кабелями с медной жилой сечением 70 мм2. Для монтажа необходима опрессовка - использование гидравлического или ручного пресса с матрицей, подходящей под этот тип наконечника. Убедитесь, что инструмент имеет матрицу для диаметра 10 мм и сечения 70 мм2. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или видимого повреждения металла. Нельзя использовать сварку, пайку или просто закручивание болтом без предварительной опрессовки - это снижает надёжность и нарушает соответствие ГОСТ 7386.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ 7386, который регламентирует форму, размеры, материалы и испытательные методы для медных наконечников. Соответствует нормам безопасности для электроустановок до 10 000 В. Применение в системах с повышенной опасностью (например, взрывоопасные зоны) требует дополнительной сертификации - данный наконечник не имеет защиты от взрыва или искробезопасности.

Преимущества

• Высокая электропроводность меди минимизирует потери мощности и нагрев в месте соединения;
• Кольцевая форма контактной площадки гарантирует равномерную передачу усилия при затяжке болтов;
• Срок службы 30 лет делает изделие экономически выгодным для постоянных installations;
• Стандартная длина и диаметр позволяют заменить аналоги других производителей без изменения комплектации;
• Отсутствие покрытия улучшает теплоотвод и не препятствует последующей пайке, если она потребуется в рамках модификации.

Ограничения применения

• Не рекомендован для использования во влажных, агрессивных или соляных средах - отсутствие защитного покрытия увеличивает риск окисления;
• Подходит только для медных проводников; применение с алюминием запрещено - возникает гальванопара и быстрое разрушение контакта;
• Требует точного подбора инструмента для опрессовки - неквалифицированная работа приводит к плохому контакту или разрушению наконечника;
• Не предназначен для частых демонтажей - после нескольких операций опрессовки металл теряет пластичность, возможна микротрещина;
• Не следует использовать в местах с сильной вибрацией без дополнительной фиксации - хотя кольцевая форма устойчива, длительная нагрузка может вызвать ослабление.

Примеры использования

• Подключение медного кабеля 70 мм2 к шине сборки в распределительном щите 6(10) кВ;
• Завершение выводов от силового трансформатора к коммутационному аппарату;
• Монтаж заземляющих проводников в промышленных объектах с большими токами утечки;
• Обустройство контуров заземления на подстанциях и в крупных производственных цехах.

Практические советы

• Перед монтажом зачистите конец провода на длину, полностью соответствующую глубине гильзы наконечника - не более и не менее;
• Выбирайте пресс с матрицей, указанной производителем для модели TМ 70–10–13 - не универсальные насадки!
• Проверяйте плотность опрессовки: после сжатия наконечник должен плотно обхватывать провод, без люфта;
• Если работаете в помещении с высокой влажностью - нанесите тонкий слой смазки типа Литол-24 на место контакта после монтажа, чтобы предотвратить окисление;
• Артикул unp23-070-10-13 - сохраняйте его при заказе запасных деталей, так как другие производители могут иметь отличающиеся внутренние размеры даже при одинаковом обозначении “TМ 70–10–13”.
