Наконечник НBИ1,25-4 вилка 0,5-1,5мм (20 шт) | UNL10-4-D15-4-4 IEK

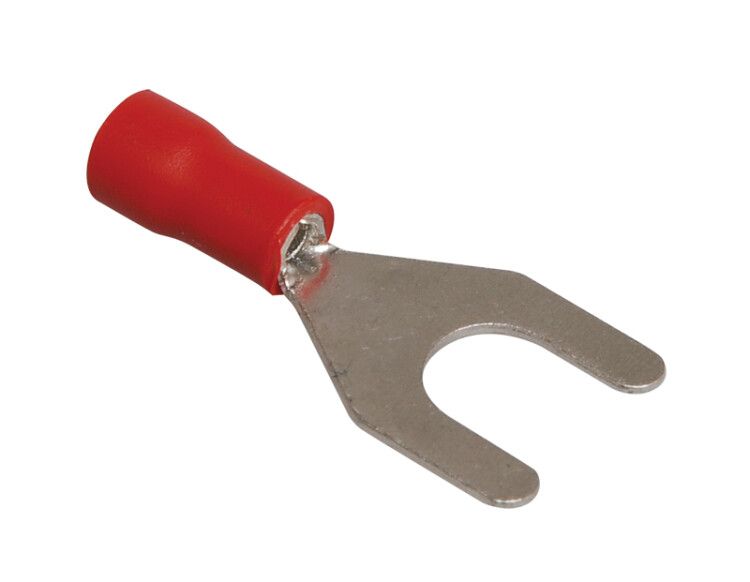

Наконечник НВИ 1,25-4 вилка 0,5-1,5мм (упаковка 20 шт) от IEK - это надёжный вилочный наконечник из лужёной меди для оконцевания тонких медных проводов с помощью опрессовки. Подходит для установки в винтовые зажимы в распределительных щитах, пультах управления и другом оборудовании. Артикул unl10-4-d15-4-4.

Назначение и область применения

Наконечник НВИ 1,25-4 вилка 0,5-1,5мм (упаковка 20 шт) применяется для оконцевания многожильных и одножильных медных проводов сечением 0,5–1,5 мм2. Предназначен для соединений с винтовыми клеммами - например, в автоматических выключателях, контакторах, клеммниках и других устройствах, где требуется прочное и долговечное соединение. Благодаря изолированной конструкции снижается риск случайного замыкания между соседними выводами.

Технические характеристики

• Форма: вилочная - позволяет легко вставлять в винтовые клеммы и обеспечивает плотный контакт;
• Сечение провода: 0,5–1,5 мм2 - подходит для слаботочных цепей и маломощных нагрузок;
• Материал: медь с лужёным покрытием - повышает антикоррозийную стойкость и улучшает проводимость;
• Диаметр отверстия: 4 мм - совместим с винтами M4;
• Наружный диаметр: 4,3 мм - гарантирует точную посадку в стандартные клеммники;
• Изоляция: да - цвет красный, защищает от прикосновений и короткого замыкания;
• Способ монтажа: опрессовка - требует специальных клещей, обеспечивающих герметичное соединение;
• Срок службы: до 5 лет при соблюдении условий эксплуатации;
• Упаковка: 20 штук в одной упаковке - удобно для закупок и хранения.

Совместимость и монтаж

Наконечник НВИ 1,25-4 вилка 0,5-1,5мм (упаковка 20 шт) совместим с винтовыми клеммами стандарта M4. Для монтажа необходимы опрессовочные клещи с матрицей для сечения 0,5–1,5 мм2. Убедитесь, что жила полностью вошла в трубчатую часть наконечника перед опрессовкой - недостаточно сжатый контакт приведёт к перегреву. После монтажа проверьте механическую прочность соединения легким потягиванием провода.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и имеет лужёное покрытие, предотвращающее окисление. Красная изоляция соответствует цветовой маркировке, что упрощает идентификацию фазы или полярности. Применение в сетях переменного тока до 1000 В и постоянного тока до 1500 В допускается при соблюдении норм безопасности.

Преимущества

• Лужёная медь обеспечивает стабильный контакт даже в условиях повышенной влажности;
• Изолированный корпус исключает случайные замыкания при близком расположении клемм;
• Стандартные габариты (M4, 4,3 мм) позволяют использовать в большинстве промышленных и бытовых клеммных колодках;
• Высокая механическая прочность после опрессовки - соединение не ослабевает при вибрациях;
• Удобная упаковка - 20 штук в комплекте подходят для средних проектов и запаса на объекте.

Ограничения применения

• Не предназначена для проводов сечением более 1,5 мм2 - возможна потеря контакта или деформация наконечника;
• Не рекомендуется применять в высоковибрационных системах без дополнительной фиксации (например, в движущихся частях машин);
• Не подходит для алюминиевых проводов - материал наконечника рассчитан только на медь;
• Запрещён повторный монтаж - после демонтажа винта соединение теряет герметичность и надёжность.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах квартир и офисов;
• Соединение проводов с клеммами контакторов на конвейерах и насосных станциях;
• Монтаж сигнальных цепей в пультах управления промышленного оборудования;
• Установка в клеммные блоки систем освещения и управления микроклиматом.

Практические советы

• Перед опрессовкой удалите изоляцию с провода точно на длину трубки наконечника - лишняя изоляция внутри ухудшает контакт;
• Выбирайте клещи с регулировкой усилия - слишком слабая опрессовка вызывает люфт, слишком сильная - разрушает жилу;
• Проверяйте соответствие диаметра винта (M4) и отверстия наконечника (4 мм) - не используйте адаптеры или саморезы меньшего размера;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может снизить срок службы;
• При использовании в серийном производстве - отбирайте партию по артикулу unl10-4-d15-4-4, чтобы гарантировать одинаковые параметры всех элементов.
