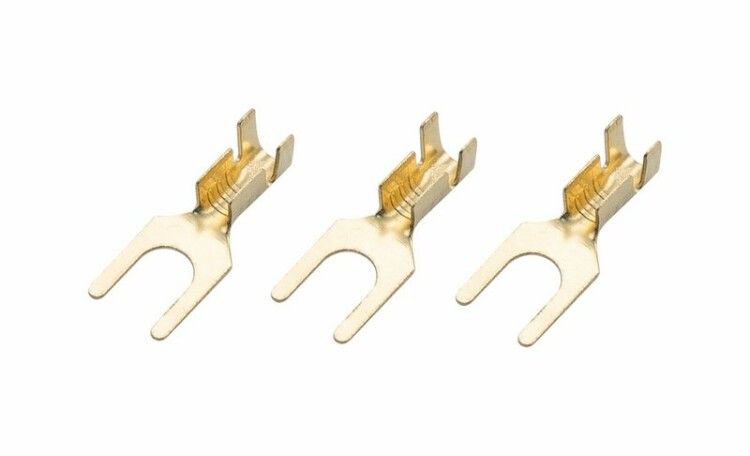

Наконечник вилочный (НВ - 4.5мм) 1-1.5кв.мм (DJ441A-4B) REXANT 08-0171 MEET

Наконечник вилочный 4.5 мм, 1-1.5 кв мм (НВ 1.5-4) от REXANT - это обжимной контакт для быстрого и надёжного подключения многопроволочных медных проводов к винтовым зажимам оборудования. Артикулы etm08-0171 и 08-0171 подходят для ситуаций, когда требуется частое отключение и подключение проводов - например, при обслуживании или перемещении устройств.

Назначение и область применения

Наконечник вилочный НВ 1.5-4 предназначен для оконцевания многопроволочных медных проводов сечением 1–1,5 мм2. Он позволяет быстро подключать и отключать провода через винтовые клеммы без полного демонтажа - достаточно просто ослабить винт. Подходит для мобильных систем, где важно часто менять соединения: автомобильная электроника, железнодорожное оборудование, авиационные системы, судовые сети, климатические установки, телекоммуникационные шкафы и тестовое оборудование.

Технические характеристики

• Форма контакта: вилочная - обеспечивает плотную посадку в клемме с двумя плоскими пластинами
• Сечение провода: 1,0–1,5 мм2 - оптимально для многопроволочных медных жил
• Диаметр отверстия: 4,5 мм - совместим с винтами M4–M5
• Максимальный ток: 10 А - не рекомендуется использовать выше этого значения
• Материал: латунь - высокая проводимость, прочность, устойчивость к механическому износу
• Гильза: короткая - компактная форма для ограниченного пространства
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах
• Способ монтажа: обжимной - необходимо применять специальные клещи

Совместимость и монтаж

Наконечник вилочный НВ 1.5-4 совместим с любыми винтовыми клеммами с диаметром отверстия 4,5 мм и шириной зажима до 5 мм. Для надёжного соединения используйте обжимные клещи HT-301 или аналогичные с матрицей под 4,5 мм. Убедитесь, что обжим выполнен равномерно - не допускайте перегиба или повреждения жил. После обжима проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскальзывать.

Безопасность и стандарты

Изделие соответствует требованиям к электрическим соединениям в промышленном и транспортном оборудовании. Хотя явного указания стандарта нет, материалы и конструкция соответствуют общепринятым практикам для низковольтных цепей постоянного и переменного тока до 10 А. Не применяйте в сетях выше 250 В переменного тока без дополнительной сертификации.

Преимущества

• Ускоряет монтаж и сервис - не нужно полностью откручивать винт при каждом подключении
• Выдерживает многократные отключения - латунь сохраняет форму и контактное давление
• Подходит для тонких многопроволочных проводов - снижает риск расслоения жил
• Компактная форма - легко помещается в плотно укомплектованных распределительных шкафах

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при обжиме
• Без защитного покрытия - не рекомендуется для открытых участков в условиях повышенной влажности, солёного воздуха или химических паров
• Максимальный ток 10 А - нельзя использовать в мощных цепях (например, нагревательных элементах свыше 2,5 кВт)
• Требует точного подбора инструмента - некачественный обжим приведёт к перегреву или отгоранию контакта

Примеры использования

• Подключение датчиков температуры в автоклимате
• Разъёмные соединения между бортовым контроллером и исполнительными механизмами в поезде
• Замена предохранителей в серверных стойках с частым обслуживанием
• Электропроводка в судовой аппаратуре, где доступ ограничен
• Тестирование оборудования на стендах - быстрая замена проводов между опытными образцами

Практические советы

• Перед обжимом зачистите провод точно на длину гильзы - не более 9–10 мм
• Выбирайте обжимные клещи с регулировкой усилия - слишком слабый обжим вызывает люфт, слишком сильный - повредит жилы
• Если изделие будет использоваться во влажной среде, смажьте контактную часть антикоррозийной пастой (например, Kontakt-KL)
• Проверяйте соответствие диаметра винта и отверстия наконечника - даже 0,2 мм расхождения могут привести к плохому контакту
• Храните наконечники в сухом месте - латунь не ржавеет, но окисляется, теряя проводимость
