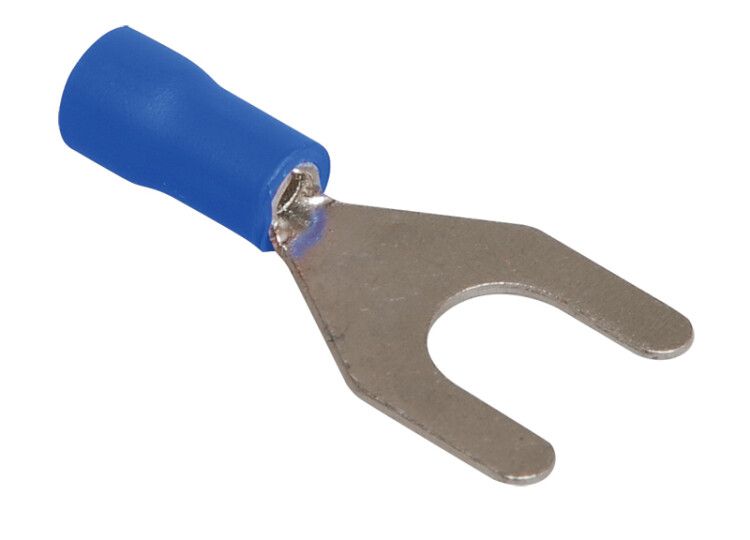

Наконечник НBИ2-6 вилка 1,5-2,5мм (20 шт) | UNL10-4-D25-4-6 IEK

Наконечник НВИ2-6 вилка 1,5–2,5 мм (упаковка 20 шт) от IEK предназначен для надёжного оконцевания медных проводов с помощью опрессовки и последующего подключения через винтовые зажимы. Этот тип наконечника часто применяют в распределительных щитах, пультах управления и силовых цепях оборудования.

Назначение и область применения

Наконечник НВИ2-6 вилка 1,5–2,5 мм (упаковка 20 шт) используется для создания прочного и долговечного контакта между медным проводом и винтовым зажимом. Подходит для ситуаций, когда требуется частый демонтаж или регулярное обслуживание соединений - например, при замене предохранителей, проверке цепей или перенастройке оборудования.

Области применения: электрические щиты, панели управления, станки, конвейеры, системы автоматизации, осветительные установки с высокими требованиями к надёжности контакта.

Технические характеристики

• Форма контактной площадки: вилочная - обеспечивает плотную посадку на винтовой зажим без люфта;
• Номинальное сечение провода: 1,5–2,5 мм2 - совместим с распространёнными медными жилами в бытовых и промышленных сетях;
• Диаметр отверстия: 6 мм - подходит для винтов M4–M6, наиболее часто используемых в электрооборудовании;
• Материал: медь - высокая электропроводность и термостойкость;
• Защитное покрытие: лужёное - защищает от окисления, снижает переходное сопротивление, продлевает срок службы;
• Диаметр наружный: 4,9 мм - позволяет легко помещать наконечник в компактные клеммы;
• Изоляция: да - синяя изолирующая трубка предотвращает случайное замыкание на корпус или соседние контакты;
• Способ монтажа: опрессовка - требует специального инструмента, создаёт герметичное механическое соединение;
• Гарантийный срок: 36 месяцев - подтверждает стабильность качества производства IEK;
• Упаковка: 20 штук - удобна для закупки партиями и хранения на объекте.

Совместимость и монтаж

Наконечник НВИ2-6 вилка 1,5–2,5 мм (упаковка 20 шт) совместим с любыми винтовыми клеммами с диаметром отверстия 6 мм. Для монтажа необходимо использовать пресс-клещи с матрицей для наконечников типа «вилка». Убедитесь, что глубина запрессовки соответствует длине гильзы - недостаточно сдавливание снижает механическую прочность, избыточное - повреждает изоляцию.

Перед опрессовкой удалите изоляцию с провода точно на длину гильзы наконечника. После монтажа проверьте надёжность соединения легким растяжением провода - он не должен выскальзывать.

Безопасность и стандарты

Наконечник НВИ2-6 вилка 1,5–2,5 мм (упаковка 20 шт) соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7385. Лужёное покрытие обеспечивает безопасную работу при температуре до +105 C. Изоляция выполнена из самозатухающего материала, препятствующего распространению пламени.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не ослабевает даже при вибрациях;
• Лужёное покрытие снижает риск нагрева из-за окисления - особенно важно в условиях повышенной влажности;
• Синяя изоляция улучшает визуальный контроль и цветовое различение фаз/нейтралей;
• Стандартный диаметр 6 мм гарантирует универсальность - подходит к большинству коммерческих и промышленных клеммников;
• Удобная упаковка - 20 штук позволяют работать без постоянной закупки расходников.

Ограничения применения

Не применять для многожильных проводов без предварительной прессовки конца - возможен выход жил из-под гильзы и потеря контакта.

Не допускается использование с алюминиевыми проводами - материал наконечника (медь) вызывает гальваническую коррозию при контакте с алюминием.

Запрещено использовать без изоляционной трубки - открытые токоведущие части могут вызвать КЗ при близком расположении других элементов.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой комнате;
• Фиксация проводов к клеммам ПЛК или реле в системах автоматизации;
• Монтаж питания двигателей на станках с винтовыми зажимами;
• Работа с клеммными колодками в осветительных распределительных устройствах.

Практические советы

• Выбирайте пресс-клещи с регулировкой усилия - для сечения 1,5–2,5 мм2 достаточно усилия около 10–15 кгс;
• Проверяйте соответствие диаметра винта и отверстия наконечника перед сборкой - не все винты M6 имеют точный диаметр 6 мм;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может привести к потере блеска и увеличению сопротивления;
• При работе в условиях высоких нагрузок рекомендуется периодически контролировать температуру контактов - перегрев указывает на плохой контакт или некачественную опрессовку.
