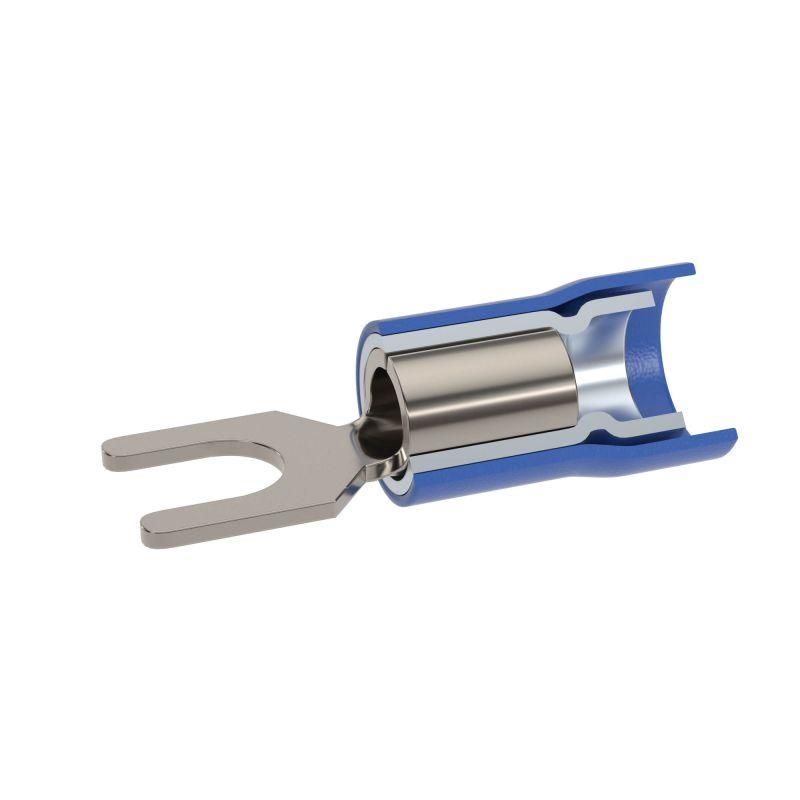

Наконечник вилочный НВИ Quadro 1.5-2.5 мм² M5 DKC (ДКС) 2B15P-DS-PVC

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 1,5–2,5 кв.мм М5 (длина 5,3 мм) (НВИ) от DKC предназначен для надёжного и безопасного соединения проводов в распределительных щитах, оборудовании управления и силовых цепях. Благодаря лужённой медной контактной части и прочной изоляции, НВИ обеспечивает долговечную работу даже в условиях вибраций и перепадов температур.

Назначение и область применения

Наконечник вилочный НВИ используется для оконцевания многожильных медных и алюминиевых проводов сечением 1,5–2,5 мм2 в электрических цепях постоянного и переменного тока до 600 В. Подходит для подключения к болтовым зажимам с метрической резьбой М5. Применяется в промышленном оборудовании, автоматических линиях, станках, щитах управления, системах освещения и других местах, где требуется надёжное, виброустойчивое соединение.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2
• Диаметр отверстия: 5,3 мм (соответствует метрической резьбе М5)
• Номинальный ток: 27 А
• Материал контакта: медь марки М1, лужёная поверхность
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Рабочая температура изоляции: до +85 C
• Форма контактной части: вилочная
• Способ монтажа: опрессовка
• Количество гильз: двойная
• Цвет изоляции: серый
• Соответствие стандарту: DIN
• Эквивалент по AWG: 14
• Длина контактной части: 5,3 мм

Совместимость и монтаж

Наконечник НВИ совместим с любыми клеммами и болтами стандарта M5. Для установки используйте специальный пресс-клещи с матрицей, соответствующей сечению 1,5–2,5 мм2. Убедитесь, что жила полностью вошла в гильзу - после опрессовки изоляция должна плотно прилегать к проводу, а металлическая часть - не выпирать за пределы фланца. Проклеенный фланец улучшает герметичность и снижает риск попадания влаги. Совместим с проводами, имеющими лаковую изоляцию - не требует её удаления перед монтажом.

Безопасность и стандарты

Изоляция из ПВХ соответствует требованиям UL 94 (класс V0) - материал самозатухающий, не распространяет пламя. Лужение контакта предотвращает окисление и образование гальванической пары при контакте с другими металлами. Соответствие стандарту DIN гарантирует точность геометрии и совместимость с европейскими комплектующими. Конструкция рассчитана на использование в защищённых средах - не предназначена для открытых улиц или помещений с постоянным воздействием воды.

Преимущества

• Двойная гильза увеличивает площадь контакта и устойчивость к вибрациям - идеально для оборудования с частыми нагрузками
• Лужёная медь снижает переходное сопротивление и продлевает срок службы соединения
• Проклеенный фланец обеспечивает дополнительную герметичность и механическую стабильность
• Высокая термостойкость изоляции (до +85 C) позволяет использовать в нагреваемых зонах
• Серый цвет изоляции упрощает визуальное различение и группировку проводов

Ограничения применения

• Не применяется для однопроволочных (монолитных) жил - только для многопроволочных
• Не рекомендуется для внешних установок или мест с постоянным контактом с водой - IP-защита не указана
• Запрещено применять с резьбами больше М5 - диаметр отверстия 5,3 мм строго ограничен
• Работает только при температуре ниже +85 C; при более высоких значениях изоляция деформируется
• Не подходит для цепей свыше 600 В - превышение напряжения нарушает изоляционные свойства

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение двигателей и преобразователей частоты на конвейерах
• Монтаж клеммных соединений в станках с ЧПУ, где важна вибростойкость
• Установка в системах аварийного освещения и сигнализации
• Применение в регионах с сейсмической активностью - благодаря двойной гильзе сохраняется целостность соединения при тряске

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - слишком толстый провод не войдёт, слишком тонкий - будет люфт
• Используйте только подходящие клещи: некорректная опрессовка снижает надёжность и может вызвать перегрев
• При сборке щита помните: фланец из ПВХ не является основной изоляцией - он дополняет защиту, но не заменяет её
• Для удобства монтажа в tight-пространствах выбирайте серые наконечники - они лучше видны на фоне белых или черных кабелей
• Артикулы серии Quadro от DKC имеют одинаковые параметры - можно заменить аналогичные модели без изменения схемы
