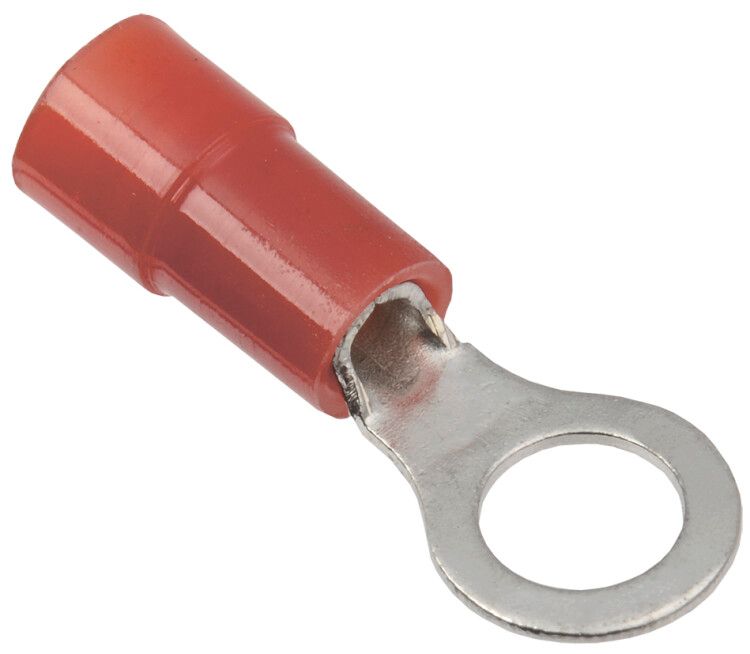

Наконечник НКИ-н 1,25-4 кольцо 0,5-1,5мм (100 шт) | UNL21-D15-4-4 IEK

Наконечник НКИ-н 1,25-4 кольцо 0,5-1,5 мм (100 шт) от IEK предназначен для надежного оконцевания многожильных медных проводов с помощью опрессовки. Этот тип наконечника применяют там, где требуется прочное и долговечное соединение через винтовые зажимы - например, в распределительных щитах, контакторах или автоматических выключателях.

Назначение и область применения

Наконечник НКИ-н 1,25-4 кольцо 0,5-1,5 мм (100 шт) используется для подготовки концов проводов перед подключением к винтовым клеммам. Он обеспечивает плотный контакт между медной жилой и зажимом, предотвращает выпадение отдельных проволочек и снижает риск перегрева из-за плохого соединения. Подходит для установки в электрооборудовании с рабочим напряжением до 380 В.

Технические характеристики

• Поперечное сечение провода: 0,5–1,5 мм2 - подходит для тонких многожильных проводов, часто используемых в слаботочных цепях и управления;
• Диаметр отверстия: 4 мм - совпадает с размерами стандартных винтовых клемм M4;
• Форма контактной площадки: кольцевая - позволяет равномерно распределить нагрузку при затяжке винта;
• Материал: медь - высокая электропроводность и хорошая механическая прочность;
• Изоляция: да - красная пластиковая трубочка защищает место соединения от случайного замыкания и воздействия окружающей среды;
• Номинальное напряжение: 380 В - безопасно применять в сетях переменного тока до этого значения;
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным климатом, возможна повышенная влажность и температурные колебания;
• Способ монтажа: опрессовка - требует специального инструмента (клещей); самозажимные методы не ;
• Гарантийный срок: 36 месяцев - соответствие требованиям ГОСТ и длительная сохранность качества;
• Цвет: красный - стандартизированная цветовая маркировка для быстрой идентификации типа и сечения.

Совместимость и монтаж

Наконечник НКИ-н 1,25-4 кольцо 0,5-1,5 мм (100 шт) совместим с винтовыми клеммами диаметром 4 мм - такие встречаются во многих моделях автоматов, контакторов и клеммных блоков от IEK, Schneider Electric, ABB и других производителей. Для правильного монтажа необходимо использовать опрессовочные клещи с матрицей под сечение 0,5–1,5 мм2. Перед опрессовкой удалите изоляцию с провода на длину, равную глубине гильзы наконечника - обычно около 9–11 мм. После опрессовки проверьте качество соединения: жила должна быть плотно заключена в металлическом корпусе, без видимых трещин или деформаций.

Безопасность и стандарты

Наконечник НКИ-н 1,25-4 кольцо 0,5-1,5 мм (100 шт) изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и имеет сертификацию на соответствие безопасности электрических соединений. Красная изоляция соответствует нормированию цветовой маркировки для удобства различения сечений. Применение в условиях UHL3.1 гарантирует отказоустойчивость при температуре от −40C до +40C и относительной влажности до 95% при отсутствии конденсации.

Преимущества

• Защита от выпадения проволочек - особенно важно при частых вибрациях оборудования;
• Высокая теплопроводность меди - минимизирует нагрев в месте соединения;
• Изолирующая трубочка исключает риск пробоя между соседними клеммами;
• Стандартный размер отверстия 4 мм - универсальность для большинства коммутирующих устройств;
• Удобная упаковка - 100 штук в одной партии, что экономично для масштабных работ.

Ограничения применения

• Не однопроволочные (моножильные) провода - они имеют другую форму и требуют наконечников другой серии;
• Запрещается использование без опрессовки - просто вставление в клемму повышает риск ослабления контакта;
• Не рекомендовано применять вне помещений или в условиях постоянного попадания воды - хотя есть изоляция, степень защиты IP не указана и не является герметичной;
• Не подходят для токов выше 20 А - максимальная допустимая нагрузка зависит от сечения провода; при больших токах используют более крупные наконечники.

Примеры использования

• Подключение входящих/выходящих проводов к автоматическим выключателям в щитках;
• Обвязка катушек контакторов и реле;
• Присоединение сигнальных проводов к терморегуляторам и контроллерам;
• Монтаж систем управления станками, конвейерами, насосами с использованием малых сечений проводов.

Практические советы

• Перед монтажом всегда сверьте сечение провода с заявленным диапазоном 0,5–1,5 мм2 - слишком толстый провод не войдет, слишком тонкий будет болтаться внутри;
• Выбирайте опрессовочные клещи с регулировкой усилия - переобжим может повредить изоляцию, недостаточный - вызывает плохой контакт;
• Проверяйте целостность изоляционной трубочки после монтажа - если она потрескалась, замените наконечник;
• Для массового монтажа храните бухты наконечников в сухом месте - даже с изоляцией влага может привести к окислению меди;
• Артикул unl21-d15-4-4 можно заказывать комплектами - он одинаковый для всех 100 единиц в упаковке.
