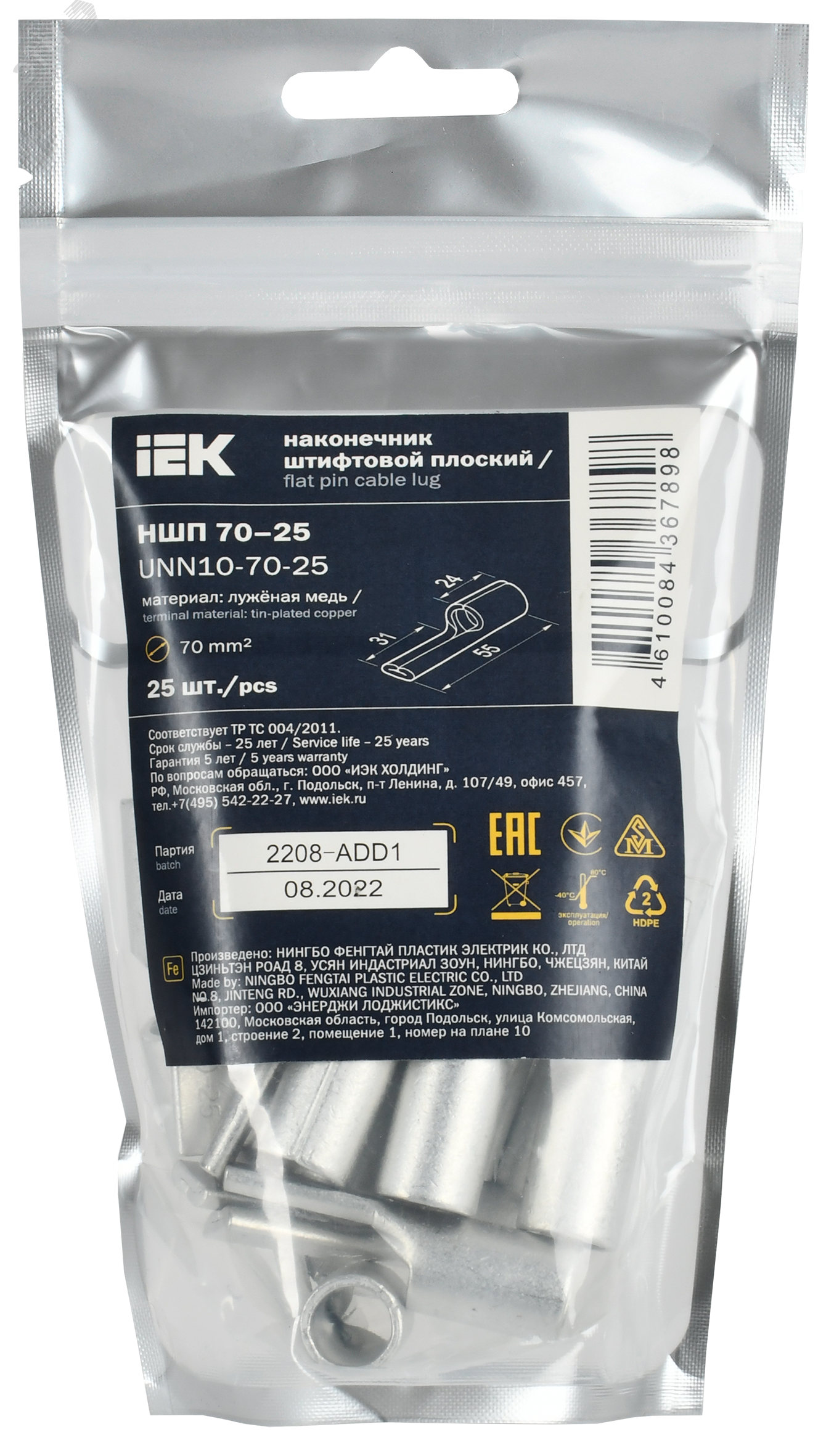

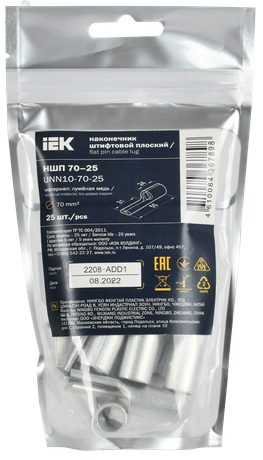

Наконечник НШП 70–25 (25шт/упак) | UNN10-70-25 IEK

Наконечник НШП 70-25 (25 штук в упаковке) от IEK предназначен для надёжного соединения медных жил сечением 70 мм2 с болтовыми зажимами в силовых цепях переменного и постоянного тока. Этот тип наконечника используется там, где важна механическая прочность и долгий срок службы - например, на шинах распределительных щитов или контактах автоматических выключателей.

Назначение и область применения

Наконечник НШП 70-25 применяется для оконцевания многожильных и одножильных медных проводов сечением 70 мм2. Он обеспечивает плотный контакт между проводом и зажимом, предотвращает ослабление соединения из-за вибраций и снижает риск перегрева. Подходит для установки в распределительных устройствах, силовых щитах, станках, преобразователях частоты и других системах с высокими токовыми нагрузками до 265 А.

Технические характеристики

• Номинальное сечение провода: 70 мм2
• Максимальный допустимый ток: 265 А
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Форма контактной площадки: плоский штырь - позволяет использовать с болтовыми зажимами стандартной формы
• Количество в упаковке: 25 штук
• Срок службы: 25 лет - при соблюдении условий эксплуатации и правильном монтаже

Совместимость и монтаж

Наконечник НШП 70-25 совместим с болтовыми зажимами, рассчитанными на штыревые контакты аналогичных габаритов. Для монтажа требуется обжимной инструмент с матрицей для сечений 70 мм2. Перед обжимом необходимо зачистить жилу на длину, соответствующую длине трубки наконечника - обычно 40–50 мм. После обжима проверьте качество соединения: металл не должен треснуть, а проволочки не должны торчать из корпуса. Убедитесь, что диаметр болта соответствует внутреннему отверстию штыря - не используйте слишком маленькие или большие крепления.

Безопасность и стандарты

Наконечник НШП 70-25 соответствует требованиям ГОСТ Р 50030.5.1 и другим нормам для комплектующих силовой электротехники. Применение меди без покрытия требует контроля окружающей среды - в условиях повышенной влажности или агрессивных паров рекомендуется применять дополнительную изоляцию или герметизацию.

Преимущества

• Высокая проводимость благодаря материалу - медь минимизирует потери энергии и нагрев
• Плоский штырь обеспечивает равномерное распределение усилия при затяжке болтом
• Упаковка по 25 штук удобна для крупных проектов и снижает стоимость единицы
• Долгий срок службы - до 25 лет - снижает необходимость замены и обслуживания

Ограничения применения

• Не предназначена для алюминиевых жил - использование с алюминием вызывает электрохимическую коррозию
• Не подходит для помещений с химически активной средой без защиты - медь подвержена окислению
• Требуется точная подгонка под болт - несовпадение диаметра отверстия и болта приведёт к плохому контакту
• Обжим должен выполняться специальным инструментом - самодельные методы (молоток, клещи) недопустимы

Примеры использования

• Подключение входных кабелей к главному автоматическому выключателю в распределительном щите
• Соединение фазных шин в силовых ячейках КРУ
• Присоединение клемм двигателя к кабелю питания через контактную плиту
• Запитка частотных преобразователей мощностью более 50 кВт

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода и наконечника - даже небольшое отклонение снижает надёжность
• Используйте только обжимные клещи с регулировкой давления - они обеспечивают равномерное деформирование трубки
• После монтажа протестируйте соединение термокамерой или инфракрасным термометром - перегрев указывает на плохой контакт
• Храните наконечники НШП 70-25 в сухом месте - влага способствует образованию оксидной плёнки на меди
• Артикул unn10-70-25 - один из самых распространённых в линейке IEK; заказывайте запасные части сразу при закупке оборудования
