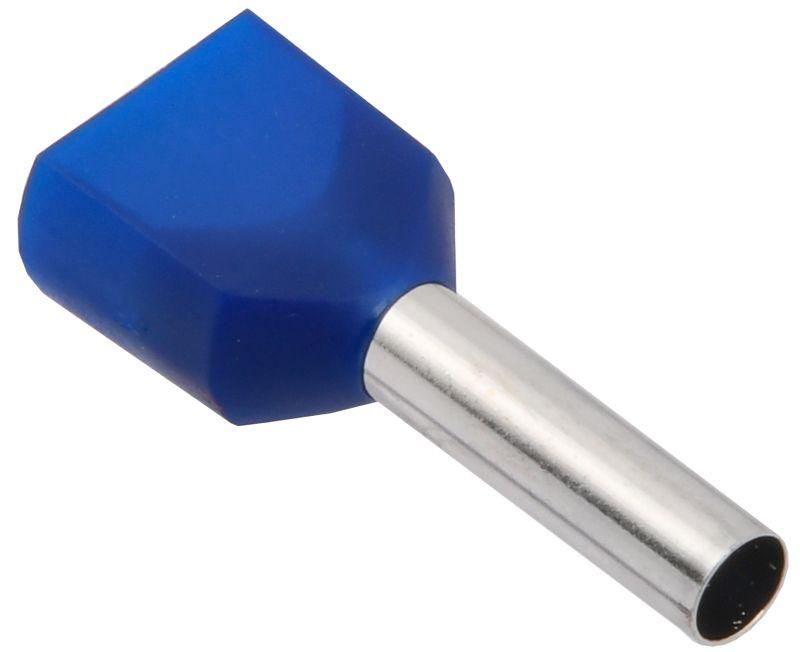

Наконечник НШВИ2 1,0-10 с изолированным фланцем (100шт/упак) GENERICA - UGN31-010-001-100-G IEK

Наконечник НШВИ2 1,0-10 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения двух медных проводников сечением 1,0 мм2 через опрессовку. Упакован по 100 штук, этот наконечник применяют в распределительных щитах, на оборудовании и в автоматике, где важна безопасная и долговечная коммутация.

Назначение и область применения

Наконечник НШВИ2 1,0-10 с изолированным фланцем используется для оконцевания двух одножильных или многожильных медных проводов сечением 1,0 мм2. Подходит для работы в цепях постоянного и переменного тока до 1000 В. Применяется в электрощитах, пультах управления, станках, конвейерах и других устройствах, где требуется прочное и защищённое соединение.

Технические характеристики

• Материал втулок: медь, лужёная - обеспечивает хорошую проводимость и устойчивость к окислению;
• Тип конструкции: двойной втулочный - позволяет зажать два провода одновременно;
• Длина втулки: 10 мм - достаточна для надёжной опрессовки стандартным клещами;
• Изоляция: PVC, красного цвета - защищает от случайного контакта и легко идентифицируется;
• Форма фланца: трубчатая - плотно прилегает к поверхности клеммы, исключает перекос при затяжке;
• Срок службы: 5 лет - при соблюдении условий эксплуатации;
• Рабочее напряжение: до 1000 В AC/DC;
• Упаковка: 100 штук в одной картонной коробке.

Совместимость и монтаж

Наконечник НШВИ2 1,0-10 совместим с клеммами типа WAGO, DIN-rail, болтовыми зажимами и другими контактами с посадочным отверстием под винт M4–M6. Для установки используйте специальные опрессовочные клещи с матрицей для двойных наконечников. Перед опрессовкой удалите изоляцию с проводов на длину 8–9 мм - этого достаточно для полного входа в втулку. Не допускается использование плоскогубцев или обычных клещей - это повредит контакт и снижает надёжность соединения.

Безопасность и стандарты

Наконечник соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60998. Изоляция выполнена из самозатухающего PVC, что предотвращает распространение горения. Лужёное покрытие снижает риск электрохимической коррозии в условиях повышенной влажности.

Преимущества

• Двойная втулка экономит место в клемме и упрощает подключение двух проводов одним элементом;
• Изолированный фланец исключает риск замыкания на корпус или соседние выводы;
• Ярко-красный цвет изоляции ускоряет визуальный контроль при обслуживании;
• Лужёная медь увеличивает срок службы контакта в агрессивных средах;
• Стандартная форма фланца гарантирует совместимость с большинством клеммных колодок.

Ограничения применения

• Не предназначены для алюминиевых проводов - возможен химический контакт и разрушение соединения;
• Не рекомендуются для частых механических нагрузок или вибраций без дополнительной фиксации;
• Не подходят для высоких температур выше +85 C - PVC теряет эластичность;
• Запрещено использовать повторно после демонтажа - деформация втулки снижает контактное давление.

Примеры использования

• Подключение двух выходных проводов от терморегулятора к клеммнику в щите освещения;
• Объединение фазных проводов от двух светильников перед подключением к автомату;
• Соединение сигнальных проводов в системах автоматизации с ограниченным пространством;
• Монтаж в распределительных коробках на производстве, где важно минимизировать количество компонентов.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 1,0 мм2 +- 0,1 мм2; большие провода не войдут, меньшие будут болтаться;
• При использовании в сыром помещении дополнительно герметизируйте место входа провода в изоляцию силиконовым составом;
• Храните в сухом месте - даже с PVC изоляцией длительное воздействие влаги снижает адгезию материала;
• Для массового монтажа закупайте сразу несколько упаковок - удобнее работать с готовыми наборами по 100 штук;
• Проверяйте качество опрессовки: втулка должна быть равномерно сплющена, без трещин и выступов меди.
