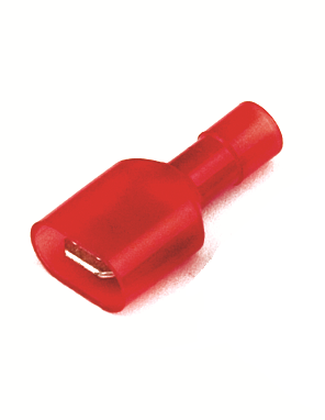

Наконечник плоский РппИп 1.5-7-0.8 красный QUADRO (50шт) полностью изолированный (вилка) - 2A22TP ДКС

Наконечник плоский изолированный (вилка) 0.25–1.5 кв.мм 6.3×0.8 мм РппИп 1.5–7–0.8 QUADRO от DKC предназначен для надёжного и безопасного соединения медных проводов в электрических цепях. Этот тип наконечника используется там, где требуется частое подключение и отключение - например, в распределительных щитах, на клеммах оборудования или в автоматике управления.

Назначение и область применения

Наконечник плоский изолированный (вилка) 0.25–1.5 кв.мм 6.3×0.8 мм РппИп 1.5–7–0.8 QUADRO применяется для оконцевания одножильных и многожильных медных проводов. Подходит для работы в цепях переменного и постоянного тока с напряжением до 600 В. Часто используется в промышленном оборудовании, системах автоматизации, пультах управления, станках, конвейерах и других устройствах, где требуются быстросъёмные соединения.

Технические характеристики

• Тип: штекер (папа) - для вставки в гнездовые клеммы
• Сечение провода: 0,25–1,5 мм2 - подходит для тонких и средних проводов
• Размер контакта: 6,3 × 0,8 мм - совместим с большинством стандартных клеммных колодок
• Максимальный ток: 10 А - не превышайте этот предел для безопасности
• Материал контакта: электротехническая медь - высокая проводимость и долговечность
• Лужение: есть - защищает от окисления и улучшает контакт
• Материал изоляции: ПВХ - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: красный - стандартизированная цветовая маркировка для удобства идентификации
• Фланец изолирован - исключает риск замыкания на корпус или соседние элементы

Совместимость и монтаж

Наконечник плоский изолированный (вилка) 0.25–1.5 кв.мм 6.3×0.8 мм РппИп 1.5–7–0.8 QUADRO совместим с клеммами типа Faston®/Tab, QD, TQ и аналогичными. Для установки используйте обжимной инструмент с матрицей для 6,3 мм. Убедитесь, что жила полностью вошла в трубку наконечника - не допускайте выступающих проволочек. Обжим должен быть плотным, без зазоров. После монтажа проверьте прочность фиксации легким рывком.

Безопасность и стандарты

Наконечник соответствует требованиям к изолированным соединителям для низковольтных цепей. Применение ПВХ-изоляции и луженой меди обеспечивает соответствие нормам по пожаробезопасности и электроизоляции. Работает в температурном диапазоне от -40C до +105C. Не предназначен для эксплуатации в условиях повышенной влажности, открытых площадок или агрессивных средах без дополнительной защиты.

Преимущества

• Полная изоляция - исключает случайные прикосновения к токоведущим частям
• Луженый контакт - снижает сопротивление и продлевает срок службы
• Удобный цветовой код - красная изоляция позволяет быстро определить тип и назначение соединения
• Стандартный размер - легко найти замену или комплектующие
• Высокая механическая прочность - выдерживает многократные подключения и отключения

Ограничения применения

• Не использовать с алюминиевыми проводами - материал контакта рассчитан только на медь
• Запрещено применять при токе выше 10 А - возможен перегрев и деформация
• Не рекомендовано использование вне помещений без герметизации - ПВХ не устойчив к длительному UV-воздействию
• Не подходят для высокочастотных или импульсных цепей без дополнительных мер экранирования

Примеры использования

• Подключение терморегуляторов к нагревательным элементам
• Соединение датчиков и исполнительных механизмов в системах автоматики
• Монтаж клеммных соединений в силовых щитах и панелях управления
• Обслуживание оборудования с часто меняемыми модулями - например, вентиляторов, насосов, реле

Практические советы

• Выбирайте наконечник по минимальному сечению жилы - для провода 0,5 мм2 лучше брать именно этот вариант, а не более крупный
• Перед обжимом удалите изоляцию точно на длину трубки наконечника - лишняя изоляция мешает качественному контакту
• Проверяйте целостность изоляции после монтажа - трещины или деформации недопустимы
• При использовании в серийном производстве - закупайте сразу партию одного цвета и артикула (например, 2a22tp от DKC), чтобы избежать различий в оттенках и точности размеров
• Храните в сухом месте - даже ПВХ-изоляция может потерять эластичность при длительном воздействии влаги и перепадов температур
