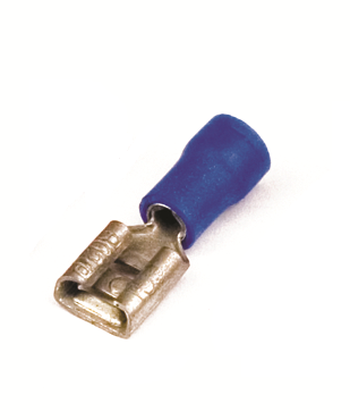

Наконечник плоский с изолированным фланцем (розетка) 1.5-2.5мм.кв. 2.8х0.5мм. - 2B04P ДКС

Наконечник кабельный плоский с изолированным фланцем (розетка) 1.5–2.5 кв.мм 2.8×0.5 мм DKC, РПИ-М - это готовый соединительный элемент для быстрого подключения медных проводов в силовых и управляющих цепях. Бренд DKC и артикул РПИ-М указывают на серию Quadro, предназначенную для надёжного монтажа в условиях промышленного оборудования.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов сечением 1,5–2,5 мм2. Он позволяет быстро и безопасно подключить кабель к клемме типа “розетка” (мама) без пайки. Применяется в распределительных щитах, пультах управления, станках, конвейерах, системах автоматизации - там, где требуется частое подключение/отключение или компактная сборка.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2 - подходит для проводов, выдерживающих нагрузку до 15 А
• Размер контакта: 2,8 × 0,5 мм - соответствует стандартным розеточным клеммам
• Материал контакта: электротехническая медь - обеспечивает низкое переходное сопротивление
• Лужёное покрытие - защищает от окисления и продлевает срок службы
• Изоляция: ПВХ - устойчив к механическим повреждениям и воздействию масла, бензина
• Цвет изоляции: синий - стандартизирован для обозначения нулевых или нейтральных проводников
• Исполнение: гильза - плотно обжимается на жилу, не требует сварки или пайки
• Максимальное напряжение: 600 В - подходит для сетей переменного и постоянного тока

Совместимость и монтаж

Наконечник совместим с клеммами формата “розетка” (мама) размером 2,8×0,5 мм. Для установки используйте обжимной инструмент с матрицей для плоских наконечников. Обжим должен быть равномерным - не допускайте перекоса или недожима. Убедитесь, что изоляция кабеля не попала в зону обжима. После монтажа проверьте прочность соединения легким растяжением.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционной прочности и теплостойкости для работы в электрических цепях до 600 В. Материал ПВХ не распространяет горение, но не предназначен для открытых участков с высокими температурами (>85 C). Соответствие международным нормам IEC 60947-7-1 и ГОСТ Р 50030.5.2 реализовано через контроль качества производства серии Quadro.

Преимущества

• Изолированный фланец исключает риск замыкания на корпус или соседние клеммы
• Лужёная поверхность снижает вероятность окисления даже во влажной среде
• Синий цвет упрощает визуальную идентификацию нулевого провода
• Не требует пайки - экономит время при монтаже и ремонте
• Удобен для массового монтажа - один тип наконечника покрывает два сечения (1,5 и 2,5 мм2)

Ограничения применения

• Не применяется для алюминиевых проводов - возможен разрыв соединения
• Не рассчитан на частые изгибы или вибрации без дополнительной фиксации
• Запрещено использовать при температуре выше +85 C - ПВХ теряет форму
• Не подходит для внешней установки без защиты от УФ-лучей и осадков
• Не заменяет предохранители или устройства защиты - работает только как соединитель

Примеры использования

• Подключение к клеммнику в щите управления станком
• Присоединение нулевого провода к шине N в распределительном щите
• Соединение датчиков и исполнительных механизмов в конвейерной системе
• Монтаж проводки в пультах управления с частым обслуживанием

Практические советы

• Выбирайте обжимной инструмент с регулировкой усилия - переобжим разрушает медь, слабый обжим вызывает нагрев
• Перед обжимом удалите изоляцию точно на длину гильзы - лишняя изоляция мешает контакту
• Проверяйте соответствие размера контакта (2,8×0,5 мм) с вашей клеммой - не все “розетки” одинаковы
• При использовании в вибрационных средах закрепляйте кабель хомутиками рядом с наконечником
• Для долговечности в агрессивной среде рекомендуется дополнительно герметизировать место соединения
