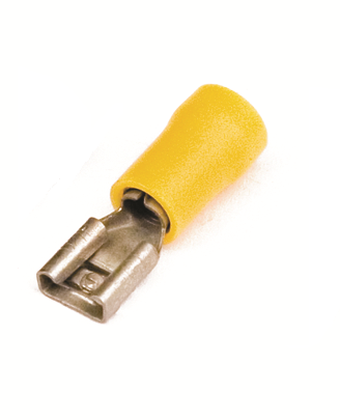

Наконечник плоский 2C09P с изолированным фланцем без соединителя 2.5-6мм - *2C09P ДКС

Наконечник кабельный плоский с изолированным фланцем QUADRO, РПИм 6-10-1.1, DKC предназначен для надёжного и быстрого соединения медных проводов сечением 2,5–6 мм2 в распределительных щитах, пультах управления и силовых цепях. Изделие сочетает функцию оконцевания с возможностью подключения через розетку типа “мама”, что ускоряет сборку и обслуживание.

Назначение и область применения

Этот наконечник используется для оконцевания одножильных и многожильных медных проводов, чтобы обеспечить прочное и безопасное соединение с гнездовым контактом. Применяется там, где требуется частая коммутация: в панелях автоматики, на станках, в системах освещения, конвейерах, испытательных стендах. Подходит для цепей переменного и постоянного тока до 600 В.

Технические характеристики

• Номинальное сечение кабеля: 2,5–6 мм2
• Материал контакта: электротехническая медь с лужёным покрытием
• Размер контакта: 9,8 × 1,1 мм
• Тип исполнения: гильзовый наконечник
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: жёлтый
• Максимальный допустимый ток: 24 А
• Фланец: изолированный, предотвращает случайное замыкание

Совместимость и монтаж

Наконечник QUADRO, РПИм 6-10-1.1, DKC совместим с розеточными контактами стандарта 9,5×1,1 мм. Для установки зачищается конец провода на длину, соответствующую глубине гильзы (обычно 8–10 мм), после чего он вставляется в наконечник и обжимается специальным инструментом. Обжим должен быть равномерным - без трещин в изоляции и с плотным прилеганием к жиле. Убедитесь, что используете обжимные клещи с матрицей для сечений 2,5–6 мм2.

Безопасность и стандарты

Лужёная поверхность контакта снижает риск окисления и повышает долговечность соединения. Изоляция из ПВХ устойчива к механическим воздействиям и не поддерживает горение. Соответствует требованиям к безопасности для электрооборудования до 600 В. Не имеет сертификации IP, поэтому не предназначен для открытых или влажных сред без дополнительной защиты корпуса.

Преимущества

• Изолированный фланец исключает риск короткого замыкания при близком расположении других элементов
• Жёлтый цвет изоляции позволяет легко идентифицировать тип соединения в сложных схемах
• Лужение меди увеличивает срок службы в условиях колебаний температуры и влажности
• Стандартный размер контакта обеспечивает совместимость с большинством промышленных розеточных разъёмов

Ограничения применения

• Не применяется для алюминиевых проводов - материал контакта рассчитан только на медь
• Не предназначен для работы в условиях постоянного погружения в воду или высокой запылённости без внешней герметизации
• Максимальный ток 24 А - не использовать в цепях выше этого значения даже при меньшем сечении кабеля
• Запрещено использование с проводами меньше 2,5 мм2 - есть риск плохого обжима и перегрева

Примеры использования

• Подключение термореле в щите управления станком
• Соединение питания двигателя с клеммной колодкой
• Установка сигнальных ламп в пульте оператора
• Обеспечение быстросъемного соединения в тестовой аппаратуре

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком тонкий провод не будет надёжно зажат, слишком толстый - деформирует гильзу
• Используйте только рекомендованные обжимные инструменты; некорректный обжим - основная причина отказов
• При монтаже в шкафах следите, чтобы фланец не задевал другие детали - даже изолированный, он может вызвать помехи при высоких напряжениях
• Для длительной эксплуатации в агрессивной среде рекомендуется дополнительно закрывать соединение термоусадкой или пластиковым кожухом
• Артикул РПИм 6-10-1.1, DKC - это точный идентификатор для заказа запасных частей; сохраняйте его при ремонте оборудования
