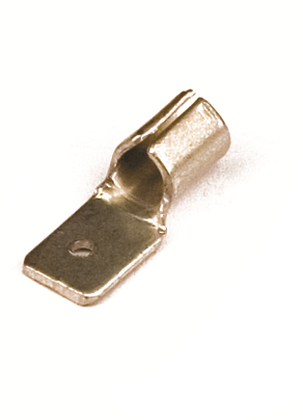

Наконечник плоский (вилка) 0.25-1.5мм.кв. 4.8х0.8мм. - 2A32 ДКС

Наконечник плоский (вилка) 0.25-1.5 кв.мм 4.8х0.8 мм от DKC (ДКС), артикул 2a32 - это неизолированный контактный разъем для надежного соединения медных и алюминиевых проводов с клеммами и шинами. Применяется в распределительных щитах, автоматике и силовой аппаратуре, где требуется быстрая и прочная опрессовка.

Назначение и область применения

Наконечник плоский (вилка) 0.25-1.5 кв.мм 4.8х0.8 мм используется для оконцевания зачищенных проводов перед подключением к клеммам, зажимам или шинам. Подходит для систем, требующих частой замены или обслуживания - например, в панелях управления, станках, конвейерах, осветительных цепях и устройствах автоматизации. Благодаря форме «вилки» обеспечивает удобство монтажа и демонтажа без инструментов, кроме обжимного клеща.

Технические характеристики

• Тип: наконечник кабельный, штекерный
• Сечение провода: 0,25–1,5 мм2
• Диаметр отверстия: 4,8 мм
• Размер контакта: 4,8 × 0,8 мм
• Материал: электротехническая медь
• Покрытие: луженое (с применением висмута)
• Изоляция: отсутствует
• Способ монтажа: опрессовка
• Фланец: штекеробразный

Совместимость и монтаж

Наконечник плоский (вилка) 0.25-1.5 кв.мм 4.8х0.8 мм совместим с клеммами и зажимами, имеющими отверстие диаметром 4,8 мм. Для установки необходимы специальные обжимные клещи с матрицей под размер 4,8×0,8 мм. Убедитесь, что зачистка провода соответствует указанному сечению - слишком толстый провод не войдет, слишком тонкий - будет люфт. После опрессовки проверьте механическую устойчивость соединения: наконечник не должен свободно двигаться на проводе.

Безопасность и стандарты

Произведен из меди, соответствующей требованиям электротехнического применения. Луженое покрытие снижает риск окисления и повышает долговечность в условиях повышенной влажности. Однако, поскольку изделие не имеет изоляции, его нельзя использовать в открытых участках цепей без защиты корпусом или изолирующей трубкой. Соответствует общепринятым нормам для неизолированных контактных элементов.

Преимущества

• Луженое покрытие с висмутом - улучшает проводимость и защищает от коррозии даже в агрессивной среде
• Высокая механическая прочность после опрессовки
• Удобная форма «вилки» позволяет легко вставлять и вынимать из клеммы без инструментов
• Поддерживает широкий диапазон сечений - один тип подходит для большинства маломощных цепей
• Совместим с сериями DKC Quadro и другими комплектующими того же стандарта

Ограничения применения

• Не предназначена для работы под высоким напряжением - применяется только в цепях до 1000 В переменного тока
• Отсутствие изоляции требует обязательного размещения внутри закрытых корпусов, щитов или с использованием термоусадочных трубок
• Не рекомендуется для многократных переподключений - при частом извлечении возможна деформация контактной площадки
• Алюминиевые провода должны быть предварительно обработаны антиоксидантной пастой, чтобы избежать электрохимической коррозии

Примеры использования

• Подключение проводов к клеммной колодке в распределительном щите
• Присоединение заземляющих жил к шине PE
• Соединение проводов питания с клеммами двигателей, реле, преобразователей частоты
• Монтаж сигнальных цепей в пультах управления

Практические советы

• Выбирайте обжимные клещи с точной матрицей под размер 4,8×0,8 мм - некорректный инструмент приведёт к плохому контакту
• Зачищайте провод точно на длину гильзы наконечника - лишняя изоляция мешает плотному обжиму
• Перед монтажом протрите поверхность наконечника спиртом - удаление грязи и жира улучшает контакт
• Для алюминиевых проводов используйте только наконечники с лужением - они лучше противостоят окислению
• Проверяйте соответствие сечения провода и наконечника: 0,25 мм2 - минимальное, 1,5 мм2 - максимальное; выход за границы недопустим
• Этот наконечник - часть серии DKC Quadro, поэтому он идеально сочетается с другими элементами этой линейки для унификации сборки
