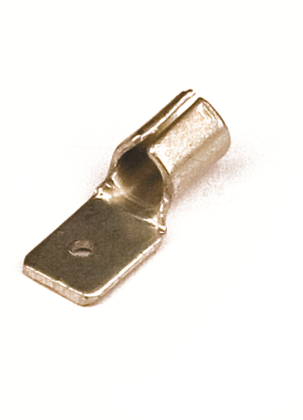

Наконечник плоский неизолированный (вилка) 0.25-1.5мм.кв 6.3х0.8мм - 2A22 ДКС

Наконечник плоский неизолированный (вилка) 0.25-1.5 кв.мм 6.3х0.8 мм DKC, РП-П — это надёжный контактный элемент для быстрого и прочного соединения медных или алюминиевых проводов с клеммами и шинами. Бренд DKC обеспечивает соответствие стандарта качества, а артикул РП-П указывает на серию Quadro, где продукты ориентированы на промышленную автоматизацию.

Назначение и область применения

Наконечник плоский неизолированный (вилка) 0.25-1.5 кв.мм 6.3х0.8 мм DKC, РП-П используется для оконцевания зачищенных проводов перед подключением к клеммным колодкам, разъёмам, шинам и другим контактным площадкам. Подходит для систем управления, силовой коммутацией, панелями распределения, станков и конвейеров, где требуется частая переподключение или замена компонентов.

Технические характеристики

• Тип: наконечник штекерный (папа), неизолированный
• Сечение провода: 0,25–1,5 мм² — подходит для тонких и средних жил
• Диаметр отверстия: 6,3 мм — совпадает с диаметром под болт, позволяет использовать стандартные винты M4
• Габариты: 6,3 × 0,8 мм — оптимальная форма для плотного контакта в разъёмах типа Faston
• Материал: электротехническая медь — высокая проводимость и термостойкость
• Покрытие: лужение с висмутом — улучшает антикоррозийную стойкость и снижает переходное сопротивление
• Фланец: штекеробразный — обеспечивает механическую фиксацию в гнездовых разъёмах

Совместимость и монтаж

Наконечник плоский неизолированный (вилка) 0.25-1.5 кв.мм 6.3х0.8 мм DKC, РП-П совместим с разъёмами стандарта Faston (ISO 9000/IEC 60512). Для установки:

• Зачистите конец провода на длину, соответствующую глубине гильзы наконечника (не более 8 мм)
• Вставьте провод в гильзу до упора
• Обожмите специальным клещами с матрицей для 6,3 мм — давление должно быть равномерным, без повреждений жилы
• Убедитесь, что провод не выступает за край гильзы — это снижает риск короткого замыкания

Не используйте пассатижи — они не обеспечивают нужного усилия и деформируют контакт.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-7-1 и DIN 46228. Лужение с висмутом соответствует RoHS. Продукт не содержит свинца и других запрещённых веществ. Работает при температуре от -40°C до +105°C. Не предназначается для постоянного воздействия воды или химически активных сред — требует защиты в условиях повышенной влажности.

Преимущества

• Высокая электропроводность благодаря меди и лужению — минимизация потерь энергии
• Легко вставляется и извлекается из разъёмов — удобство обслуживания
• Стабильный контакт даже при вибрациях — подходит для мобильного оборудования
• Устойчивость к окислению — продлевает срок службы без необходимости регулярной очистки

Ограничения применения

• Не применяется для проводов с сечением менее 0,25 мм² или более 1,5 мм² — возможна потеря контакта или перегрев
• Не имеет изоляции — требует дополнительной защиты (термоусадка, трубки, корпус) при близком расположении других токоведущих частей
• Не рекомендован для постоянного погружения в жидкости или работы в агрессивных средах (кислоты, щёлочи, солевые туманы)
• Не подходит для многожильных проводов с очень мягкими жилами — необходима правильная обжимка

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления
• Присоединение проводов к клеммам частотных преобразователей
• Сборка цепей питания в станках с ЧПУ
• Монтаж освещения и сигнализации в промышленных помещениях
• Замена старых контактов в реле и пускателях

Практические советы

• Перед обжимом проверьте, чтобы провод был полностью вставлен — недостаточная длина вызывает плохой контакт
• Выбирайте обжимные клещи с точной настройкой — для 6,3 мм используются матрицы с пометкой “F” или “Faston”
• Проверяйте качество обжима: после сборки попробуйте слегка потянуть провод — он не должен выскальзывать
• При работе в условиях влаги — нанесите тонкий слой смазки на контакт (например, Kontakt-Klarschmiere) — это предотвращает окисление
• Артикул РП-П из серии Quadro от DKC — один из самых распространённых в промышленности; всегда имейте запас — легко найти аналоги, но лучше сохранить единый стандарт
