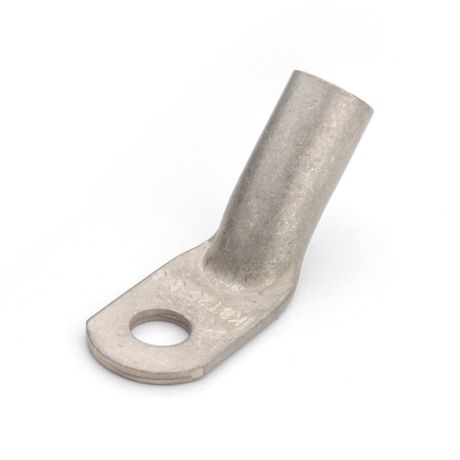

Наконечник кабельный угловой ТМЛс (45) 35-8 - 77800 КВТ

Наконечник кабельный угловой под опрессовку медный ТМЛс(45) 35-8 от бренда КВТ предназначен для надёжного соединения многожильных медных кабелей сечением 35 мм2 с клеммами в условиях ограниченного пространства. Артикул 77800 обеспечивает совместимость с прессами КВТ и соответствует требованиям ТУ 3449-066-97284872-2014.

Назначение и область применения

Наконечник кабельный угловой под опрессовку медный ТМЛс(45) 35-8 используется для оконцевания многожильных медных проводов и кабелей сечением 35 мм2. Угол 45° позволяет удобно подключать кабели в узких местах, где прямой наконечник неудобен. Подходит для монтажа в щитах, на трансформаторах, в распределительных устройствах и на оборудовании с компактными клеммами. Применяется в энергетике, машиностроении, ЖКХ и на объектах с высокой плотностью коммуникаций.

Технические характеристики

• Материал: рафинированная медь марки М1
• Номинальное сечение кабеля: 35 мм2
• Номинальное напряжение: до 1 кВ (не более!)
• Тип проводника: многожильный (классы гибкости 1–3)
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Угол соединения: 45°
• Диаметр отверстия: 8,4 мм
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Количество монтажных отверстий: 1
• Стандарт: ТУ 3449-066-97284872-2014
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник ТМЛс(45) 35-8 совместим с гидравлическими прессами КВТ и специальными матрицами шестигранной формы, рекомендованными производителем. Для качественной опрессовки используйте только оригинальные матрицы - они гарантируют равномерную деформацию и прочное соединение. Посадочный диаметр 8,4 мм подходит для болтов M8. Лопатка наконечника выполнена по стандарту КВТ - она уже, чем у аналогов по ГОСТ, что позволяет использовать её на современных клеммах с уменьшенным шагом.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-066-97284872-2014. Напряжение до 1 кВ - максимальное допустимое значение; применение выше этого уровня запрещено. Лужение с висмутом повышает коррозионную стойкость и снижает риск окисления контакта, особенно в условиях повышенной влажности. Соответствует требованиям к климатическому исполнению Т2 - для работы в закрытых помещениях с нормальной влажностью.

Преимущества

• Угол 45° даёт доступ к клеммам в труднодоступных зонах без перегиба кабеля
• Зауженная форма лопатки - совместимость с новыми типами клемм, недоступными для стандартных наконечников
• Точная длина хвостовика обеспечивает правильное положение при опрессовке - минимизирует риск брака
• Лужение предотвращает окисление меди, продлевает срок службы контакта
• Высокая точность изготовления - минимальный допуск по размерам, стабильное качество партии

Ограничения применения

• Не предназначены для одножильных проводов - возможна потеря механической прочности
• Рабочее напряжение не должно превышать 1 кВ - использование на сетях 10 кВ и выше опасно!
• Запрещается применение в открытых, агрессивных средах (например, на улице без защиты)
• Не подходят для автоматических прессов, не совместимых с матрицами КВТ
• Не рекомендуется многократная переопрессовка - после первого монтажа прочность соединения снижается

Примеры использования

• Подключение силового кабеля 35 мм2 к входному рубильнику в распределительном щите
• Монтаж кабеля на клеммы частотного преобразователя с узкими контактами
• Соединение фазного провода с выводом трансформатора в цеху с ограниченным свободным пространством
• Обвязка кабелей в ящиках управления насосными станциями

Практические советы

• Перед опрессовкой проверьте соответствие сечения кабеля - 35 мм2 должны точно попадать в трубчатую часть наконечника
• Используйте только матрицы, указанные производителем КВТ - другие могут вызвать трещины или плохой контакт
• После опрессовки осмотрите место соединения: нет ли видимых трещин, выступов или неплотного прилегания
• При установке на болт M8 убедитесь, что диаметр отверстия 8,4 мм соответствует вашему креплению
• Храните наконечники в сухом месте - даже с лужением избыток влаги может привести к потере качества контакта
• Для массового монтажа заказывайте целые упаковки - так проще контролировать однородность материала и покрытия
