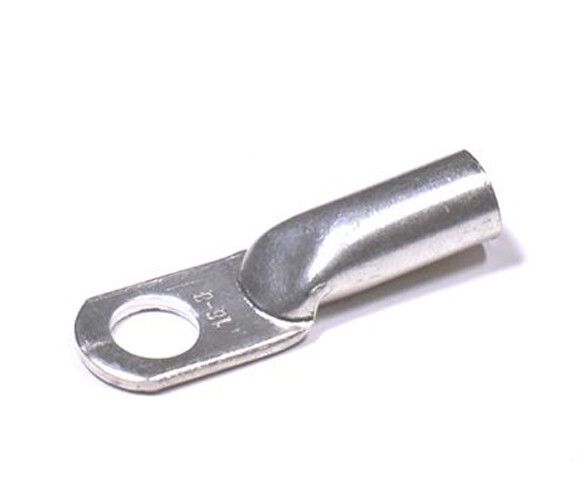

Наконечник медный луженый JG 16-8 | zeta10911 ЗЭТАРУС

Наконечник медный луженый JG 16-8 ТУ 3449-010-99856433-2012 - это надёжный элемент для оконцевания медных проводников сечением 16 мм2, предназначенный для болтовых соединений в распределительных щитах, станках и других устройствах. Произведён компанией ЗЭТАРУС, артикул zeta10911.

Назначение и область применения

Наконечник медный луженый JG 16-8 ТУ 3449-010-99856433-2012 используется для оконцевания медных жил проводов и кабелей перед подключением к болтовым зажимам - например, к шинам, автоматическим выключателям, контакторам или заземляющим контурам. Подходит для многопроволочных, плоских и круглых проводников. Применяется в промышленном оборудовании, энергетике, системах управления и автоматизации.

Технические характеристики

• Материал: медь М2 - высокая электропроводность и механическая прочность
• Поперечное сечение: 16 мм2 - соответствует проводам с таким сечением жилы
• Метрический размер резьбы: M8 - совместим с болтами диаметром 8 мм
• Покрытие: лужёное - защищает от окисления, улучшает контакт и снижает переходное сопротивление
• Форма контактной площадки: кольцевая - обеспечивает равномерную нагрузку при затяжке
• Угол соединения: прямолинейный - провод вводится прямо в втулку, без изгиба
• Тонкий фланец: да - позволяет плотно прилегать к поверхности зажима
• Конструкция втулки: короткая - компактная форма, удобна при ограниченном пространстве
• Количество монтажных отверстий: 1 - одно болтовое соединение
• Тип проводника: плоский, многопроволочный, круглый, прочный - универсальная совместимость

Совместимость и монтаж

Наконечник медный луженый JG 16-8 ТУ 3449-010-99856433-2012 монтируется методом опрессовки. Обязательно используйте специализированный гидравлический или ручной пресс с матрицей, подходящей под сечение 16 мм2 и тип втулки. Не допускается скручивание или пайка - это нарушает целостность соединения и снижает надёжность. Посадочный диаметр втулки рассчитан под жилы до 16 мм2; при использовании более тонких проводов возможен люфт, что недопустимо.

Безопасность и стандарты

Произведено согласно ТУ 3449-010-99856433-2012 - техническому условию, регламентирующему качество и параметры медных лужёных наконечников. Соответствует требованиям безопасности ГОСТ Р 50030.5.1 и IEC 60947-1 для коммутационных аппаратов. Лужёное покрытие предотвращает образование оксидов, снижает риск перегрева и возгорания при длительной нагрузке.

Преимущества

• Оловянно-висмутовое легирование покрытия повышает срок службы и устойчивость к коррозии даже во влажной среде
• Короткая втулка экономит место в щите - идеально для плотной компоновки
• Кольцевая форма контактной площадки исключает деформацию при затяжке болта
• Высокая теплопроводность меди минимизирует потери мощности и нагрев в месте соединения
• Стандартный размер M8 обеспечивает широкую совместимость с промышленной аппаратурой

Ограничения применения

• Не предназначен для алюминиевых проводников - вызывает электрохимическую коррозию
• Не рекомендован для частых демонтажей - многократная затяжка может повредить резьбу или покрытие
• Не следует применять в условиях постоянного воздействия агрессивных химических веществ - лудение не является полноценной антикоррозийной защитой в таких средах
• Не заменяет герметичные соединения - не имеет IP-защиты, требует установки в закрытых корпусах

Примеры использования

• Подключение входного кабеля 16 мм2 к главному автоматическому выключателю в распределительном щите
• Присоединение медных жил к шине PE в цеховом щите управления
• Оконцевание провода питания двигателя на клемме контактора
• Заземление оборудования через болтовое соединение с заземляющей шиной

Практические советы

• Перед опрессовкой проверьте соответствие диаметра втулки и сечения жилы - не допускайте свободного перемещения провода внутри
• Используйте пресс с правильной матрицей: для 16 мм2 требуется матрица с меткой “16” или “14–16”
• После обжима осмотрите соединение - нет ли трещин, перекосов или выпирающих проволочек
• При сборке щита соблюдайте момент затяжки болта M8 - обычно 1,5–2,5 Нм, чтобы не повредить наконечник
• Храните в сухом помещении - хотя покрытие устойчиво, длительное воздействие влаги может снизить эффективность лужения
