Наконечник кольцевой изолированный термоусаживаемый 6.5 мм 4-6 (НКи-т 6.0-6/НКи-т5,5-6) желтый | 08-0058 REXANT MEET

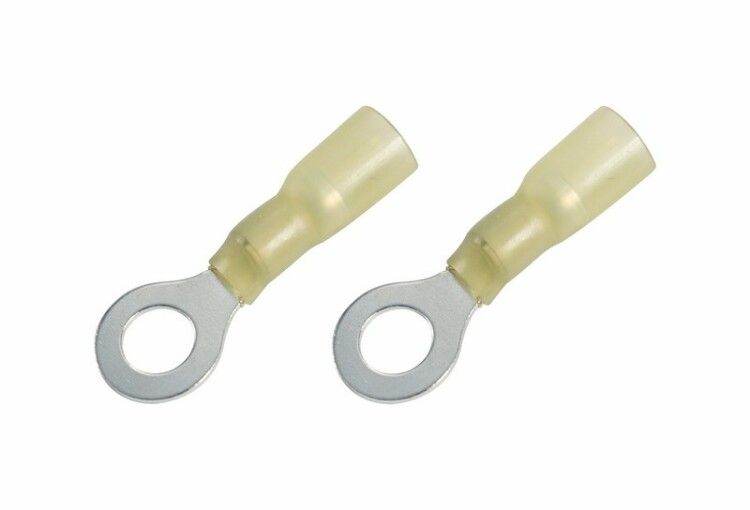

Наконечник кольцевой изолированный термоусаживаемый ø6.5 мм 4-6 мм2 (НКи-т 6.0-6 / НКи-т5,5-6) желтый от Rexant - это готовое решение для надёжного и долговечного подключения многожильных проводов с помощью обжима и последующего теплового усыхания изоляции. Продукт сочетает прочный латунный контакты и защищённую от внешних воздействий изоляцию, что делает его идеальным для подвижных и ответственных участков электросистем.

Назначение и область применения

Наконечник кольцевой изолированный термоусаживаемый ø6.5 мм 4-6 мм2 (НКи-т 6.0-6 / НКи-т5,5-6) желтый применяется для оконцевания медных многожильных проводов сечением 4–6 мм2 перед подключением к болтовым зажимам оборудования. Особенно эффективен там, где требуется частое отключение/подключение, высокая механическая надёжность и защита от влаги, пыли и коррозии - например, на подвижном составе, в распределительных щитах, на станках, конвейерах, системах управления и автономных установках.

Технические характеристики

• Диаметр отверстия: 6,5 мм - совместим с винтами M6 и аналогичными креплениями;
• Рассчитан на сечение провода: 4–6 мм2 - оптимизирован для типовых силовых жил;
• Материал контакта: латунь с лужёным покрытием - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Максимальный рабочий ток: 48 А - соответствует нагрузкам бытовых и промышленных устройств средней мощности;
• Изоляция: термоусаживающаяся из полиэтилена (PE) с клеевым слоем - герметично запечатывает место обжима после нагрева;
• Цвет изоляции: жёлтый - удобен для цветовой маркировки цепей;
• Конструкция втулки: короткая - экономит пространство в ограниченных условиях сборки;
• Способ монтажа: обжимной - требует применение специальных пресс-клещей.

Совместимость и монтаж

Наконечник кольцевой изолированный термоусаживаемый ø6.5 мм 4-6 мм2 (НКи-т 6.0-6 / НКи-т5,5-6) желтый совместим с любыми круглыми и многожильными медными проводами указанного сечения. Обжим выполняется до усадки изоляции - инструмент должен давить на металл, не задевая пластиковую трубку. После обжима изоляция равномерно усаживается теплом:

• Рекомендованные пресс-клещи: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021, 12-3021-4);
• Для усадки используйте термофен или газовую горелку с регулируемой температурой - прогревайте равномерно, пока изоляция полностью не обтянет провод и не начнёт выделять клей;
• Не допускайте перегрева - это может вызвать деформацию или плавание изоляции.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к качеству соединений в электротехнике. Лужёное покрытие предотвращает окисление контакта, а термоусаживаемая изоляция обеспечивает степень защиты IP67 в месте соединения после правильной усадки. Соответствие международным нормам IEC 60947-7-1 и GOST R 50030.5.2 реализовано конструкцией и материалами, хотя сертификаты не указаны производителем - рекомендуется проверять соответствие проектным документам.

Преимущества

• Герметизация места обжима исключает попадание влаги и пыли - продлевает срок службы соединения;
• Жёлтая изоляция легко различается визуально - упрощает диагностику и обслуживание;
• Короткая втулка занимает меньше места - подходит для плотной компоновки;
• Лужёный контакт снижает риск окисления даже во влажной среде;
• Возможно многократное отключение - сохраняются целостность контакта и качество соединения.

Ограничения применения

• Не одножильные провода - предназначены только для многожильных;
• Запрещено использовать без термоусадки - открытый обжим не гарантирует защиту;
• Не рассчитан на постоянное погружение в жидкости - работает в защищённых корпусах или помещениях;
• Максимальный ток 48 А - недостаточно для крупных промышленных шинопроводов или сварочных аппаратов;
• Не подходит для алюминиевых проводов - возможна химическая реакция и потеря контакта.

Примеры использования

• Электрооборудование на железной дороге - подключение датчиков, освещения, управляемых механизмов;
• Стационарные станки ЧПУ - надёжные точки подключения двигателей и контроллеров;
• Автомобильные и спецтехники - соединения в условиях вибраций и перепадов температур;
• Щитовые комнаты - коммутирование групп автоматических выключателей с использованием перемычек;
• Агрегаты питания - временные подключения тестового оборудования.

Практические советы

• Перед обжимом удалите изоляцию точно на нужную длину - лишний провод внутри втулки снижает надёжность;
• Выбирайте пресс-клещи с матрицей под диаметр 6,5 мм - некорректный инструмент деформирует контакт;
• Проверьте плотность усадки: изоляция должна быть без пузырей, плотно прилегать к проводу и втулке;
• При работе в холоде согрейте наконечник до +15…+20 C - так усадка будет более равномерной;
• Храните в сухом помещении - даже с изоляцией длительное воздействие влаги может повредить лужёный слой.
