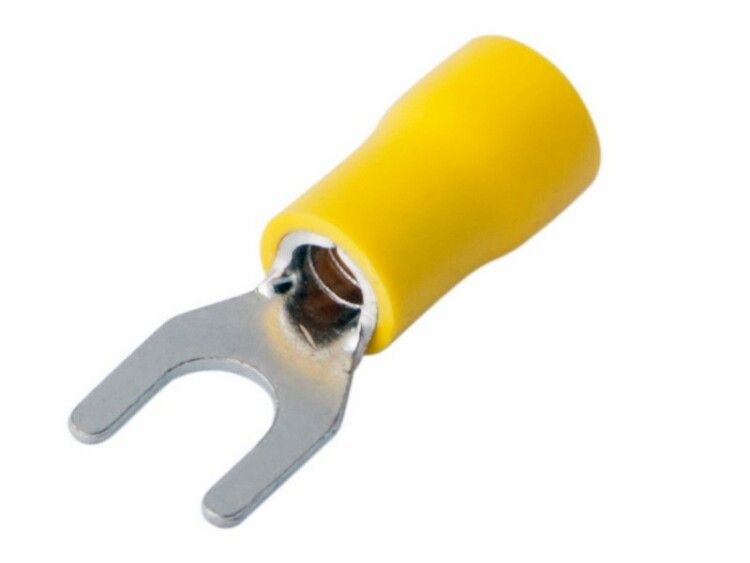

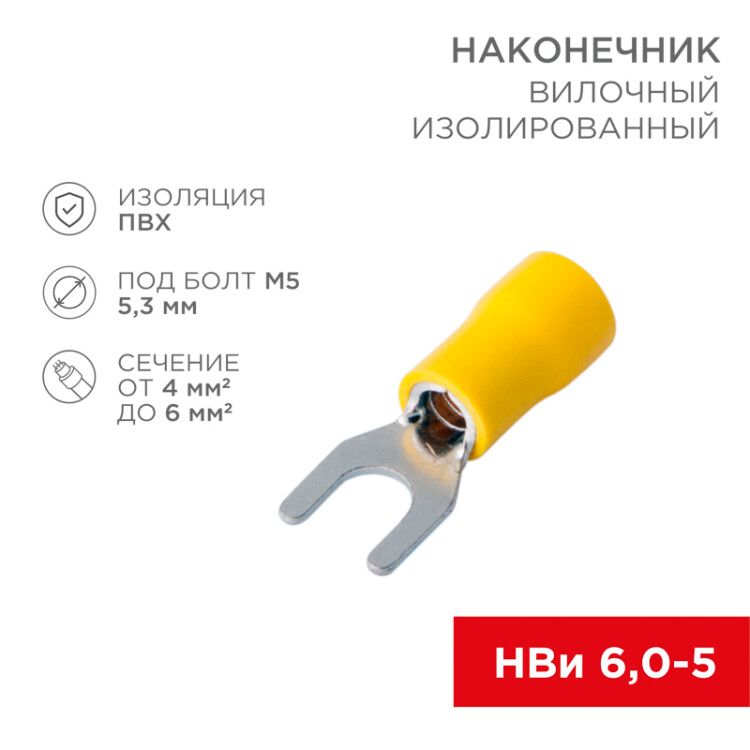

Наконечник вилочный изолированный 5.3 мм 4-6 мм² (НВи 6.0-5/НВи 5,5-5) желтый | 08-0152 REXANT MEET

Наконечник вилочный изолированный 5.3 мм 4-6 мм2 (НВи 6.0-5 / НВи 5,5-5 / SVS5.5-5 / VS5.5-5) желтый от Rexant - это готовое решение для быстрого и надёжного подключения многожильных медных проводов к винтовым зажимам. Артикулы etm08-0152 и 08-0152 подходят для частых отключений, например, на движущихся участках оборудования.

Назначение и область применения

Этот наконечник применяется там, где требуется часто отключать и подключать проводку - например, на станках, конвейерах, щитах управления, сварочных аппаратах и подвижном составе. Он заменяет обычную скрутку или прямой обжим, позволяя просто ослабить винт, вытащить вилку и снова вставить её после обслуживания. Это экономит время и снижает риск повреждения контактов.

Технические характеристики

• Диаметр отверстия: 5,3 мм - совместим с винтами M4–M5
• Номинальное сечение провода: 4–6 мм2 - подходит для многожильных медных проводов указанного диаметра
• Максимальный ток: 48 А - рассчитан на нагрузки до этого значения при нормальных условиях
• Материал контакта: латунь с лужёным покрытием - обеспечивает хорошую проводимость и устойчивость к коррозии
• Изоляция: ПВХ - защищает от случайного касания и короткого замыкания
• Цвет изоляции: жёлтый - стандартизированная цветовая маркировка для удобства идентификации
• Форма гильзы: короткая - компактный профиль, не занимает лишнего места в шкафах
• Способ монтажа: обжимной - требует специальные клещи, не допускает пайки

Совместимость и монтаж

Наконечник вилочный изолированный 5.3 мм 4-6 мм2 (НВи 6.0-5 / НВи 5,5-5 / SVS5.5-5 / VS5.5-5) желтый монтируется исключительно обжимом. Обжим выполняется через изоляцию - это важно! Не пытайтесь обжимать голый металл, так как можно повредить ПВХ-защиту. Для работ рекомендованы пресс-клещи:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Убедитесь, что используемые клещи соответствуют типу и сечению наконечника - некорректный обжим снижает надёжность соединения и может вызвать перегрев.

Безопасность и стандарты

Изоляция выполнена из ПВХ, который устойчив к механическим воздействиям и не распространяет горение. Лужёное покрытие предотвращает окисление в условиях высокой влажности. Продукт соответствует требованиям к изолированным вилочным наконечникам, применяемым в промышленной автоматизации. Сертификаты не указаны - проверьте соответствие ГОСТ 7399 или IEC 60947-7-1 при необходимости.

Преимущества

• Значительное ускорение сервисных работ - достаточно ослабить винт, а не демонтировать весь провод
• Стабильный контакт благодаря лужёному латунному контакту - меньше переходного сопротивления
• Защита от поражения током - изоляция полностью покрывает обжатую часть
• Удобство визуального контроля - жёлтый цвет легко отличается от других цветовых групп
• Высокая долговечность - материал и покрытие обеспечивают работу в агрессивных средах

Ограничения применения

• Не предназначены для одножильных проводов - только для многожильных медных
• Работают только с винтовыми зажимами диаметром 5,3 мм (M4–M5); не подходят для болтов большего или меньшего размера
• Не используются в цепях переменного тока выше 48 А - превышение нагрузки вызывает нагрев и выход из строя
• Не подходят для открытого монтажа вне корпуса - изоляция ПВХ не предназначена для постоянного UV-облучения или экстремальных температур
• Не допускается повторный обжим - после первого обжима изменение формы недопустимо

Примеры использования

• Подключение двигателя к частотному преобразователю на конвейере
• Контакт между пультом управления и исполнительным механизмом в мобильной технике
• Частые подключения тестового оборудования к распределительному щиту
• Замена термореле или контактора в системах вентиляции

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - слишком длинный конец выйдет из-под изоляции, слишком короткий - плохо обожмётся
• Проверяйте плотность обжима: вилочка должна свободно входить в зажим, но не болтаться
• Не используйте плоскогубцы вместо пресс-клещей - результат будет ненадёжным
• При установке в шкафу следите, чтобы изоляция не задевала острые края металла - возможны повреждения
• Храните в сухом месте - хотя есть лужение, длительное воздействие влаги всё же снижает срок службы
