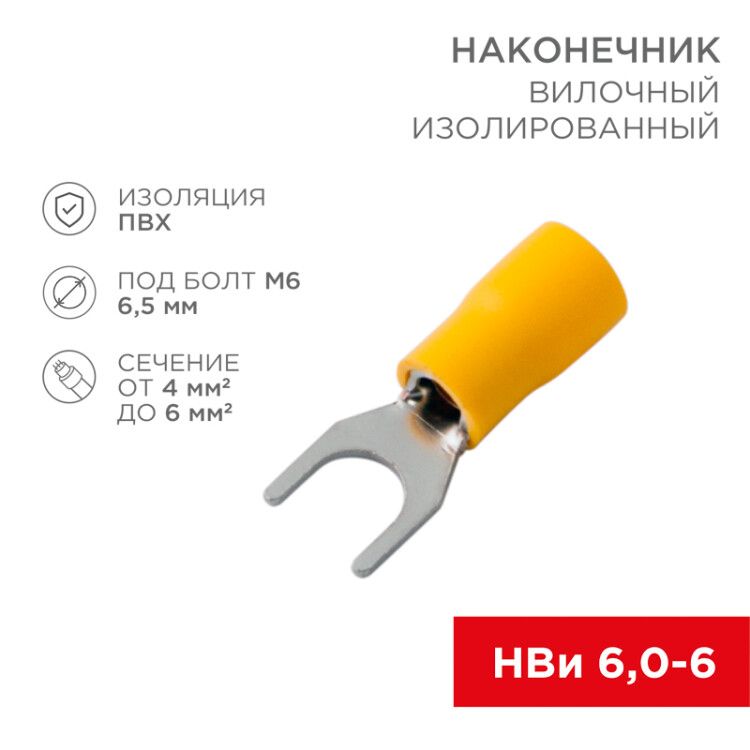

Наконечник вилочный изолированный 6.5 мм 4-6 ² (НВи 6.0-6 / НВи 5,5-6) желтый | 08-0153 REXANT MEET

Наконечник вилочный изолированный 6.5 мм 4-6 кв.мм (НВи 6.0-6 / НВи 5.5-6 / НВИ-6.5мм / SVS5.5-6 / VS5.5-6) желтый от Rexant - это надёжный элемент для быстрого и безопасного подключения многожильных медных проводов к винтовым зажимам. Артикулы 08-0153 и etm08-0153 подходят для частых отключений, например, на движущихся участках оборудования.

Назначение и область применения

Этот наконечник применяется там, где требуется часто отключать и подключать провода без демонтажа всей системы. Подходит для подвижного оборудования: станков, конвейеров, щитов управления, сварочных аппаратов, транспорта и другого, где есть вибрации или перемещения. Благодаря вилочной форме и изоляции, он обеспечивает безопасную работу в условиях высокой влажности и перепадов температур.

Технические характеристики

• Номинальное сечение провода: 4–6 кв.мм
• Диаметр отверстия: 6.5 мм - совместим с винтами M6
• Максимальный рабочий ток: 48 А
• Материал контакта: латунь с лужёным покрытием
• Изоляция: поливинилхлорид (ПВХ), жёлтого цвета
• Форма гильзы: короткая - снижает габариты и повышает прочность обжима
• Способ монтажа: обжим пресс-клещами
• Совместим с многожильными медными проводами

Совместимость и монтаж

Наконечник вилочный изолированный 6.5 мм 4-6 кв.мм монтируется исключительно обжимом. Для качественного соединения используйте пресс-клещи, соответствующие типу изоляции:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте обычные плоскогубцы - это приведёт к плохому контакту, перегреву и выходу из строя. Обжим выполняется поверх изоляции, чтобы не повредить её. Убедитесь, что провод полностью вошёл в гильзу до упора перед обжимом.

Безопасность и стандарты

Изоляция выполнена из ПВХ, который выдерживает температуры от -40C до +105C. Лужёное покрытие защищает латунь от окисления, особенно важно при работе в сырых помещениях. Соответствует требованиям к безопасности при эксплуатации в электротехнических установках до 1000 В переменного тока.

Преимущества

• Удобство быстрой замены - достаточно ослабить винт, не откручивать его полностью
• Защита от случайного касания - изоляция предотвращает короткое замыкание
• Высокая механическая прочность - латунь с лужением сохраняет проводимость даже после множества циклов подключения
• Ярко-жёлтый цвет изоляции - легко определить тип и сечение визуально
• Стандартный размер отверстия 6.5 мм - совместим с большинством распространённых клеммных колодок

Ограничения применения

• Не предназначается для одножильных проводов - возможен разрыв жил при обжиме
• Не рекомендован для постоянного погружения в воду - хотя лужение защищает от влаги, изоляция не имеет IP67
• Работает только с винтовыми зажимами M6 - не подходит для штекерных или болтовых систем с другими диаметрами
• Не использовать в средах с агрессивными химическими веществами - ПВХ может деформироваться

Примеры использования

• Подключение двигателя к частотному преобразователю на конвейере
• Замена термореле в холодильной установке
• Монтаж датчиков на подвижных секциях автоматических линий
• Обслуживание распределительных щитов с частым доступом
• Аварийные отключения на судовой электросистеме

Практические советы

• Перед обжимом проверьте, что сечение провода попадает в диапазон 4–6 кв.мм - меньшие или большие провода не обеспечат плотного контакта
• При обжиме следите, чтобы изоляция не была задавлена - она должна остаться целой и плотно прилегать к основанию
• Проверяйте качество обжима: после сборки потяните за провод - если он не выскальзывает, соединение надёжное
• Храните наконечники в сухом месте - даже с лужением длительное воздействие влаги снижает срок службы
• Для массового монтажа используйте наборы с несколькими цветами - так проще различать цепи по цвету изоляции
