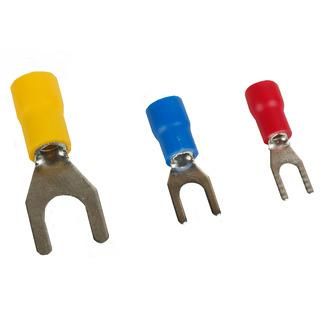

Наконечник вилочный НВИ OptiKit T-V-PVC-5,5-4(100шт) | 278061 КЭАЗ

Наконечник вилочный НВИ OptiKit T-V-PVC-5,5-4 - это надёжный элемент для оконцевания медных проводов сечением 4–6 мм2 в электрических цепях до 400 В. Упакован по 100 штук, он предназначен для частых подключений и переключений, особенно там, где важна скорость обслуживания. Бренд КЭАЗ Optima гарантирует соответствие стандартам качества для промышленного оборудования.

Назначение и область применения

Наконечник вилочный НВИ OptiKit T-V-PVC-5,5-4 используется для оконцевания многожильных и одножильных медных проводов в системах с винтовыми зажимами. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам, реле и другим устройствам с болтовым креплением. Часто применяется в панелях управления, станках, конвейерах, системах автоматизации и распределительных щитах.

Технические характеристики

• Тип: вилочный наконечник
• Сечение провода: 4–6 мм2 (оптимально для жил этого диапазона)
• Диаметр отверстия: 14 мм - соответствует стандартному болту M8
• Материал: медь, лужённая поверхность - улучшает проводимость и защищает от окисления
• Изоляция: поливинилхлорид (ПВХ), желтый цвет - обеспечивает механическую защиту и визуальное отличие
• Рабочее напряжение: до 400 В переменного и постоянного тока
• Температурный диапазон: от –40 C до +80 C - работает в суровых условиях
• Форма гильзы: короткая - компактная конструкция для плотных сборок
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник вилочный НВИ OptiKit T-V-PVC-5,5-4 совместим с любыми винтовыми зажимами, рассчитанными на болт М8. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину, соответствующую глубине гильзы (не более 12 мм)
• Вставить провод в гильзу и обжать специальным инструментом - используйте клещи с матрицей для сечения 4–6 мм2
• Подсоединить к клемме: затянуть болт моментом 1,5–2,5 Нм (не переусердствуйте - можно повредить гильзу)

Обжим должен быть равномерным - проверьте, чтобы провод не торчал из гильзы и не был пережат. Лужёная поверхность снижает риск нагрева при длительной нагрузке.

Безопасность и стандарты

Наконечник вилочный НВИ OptiKit T-V-PVC-5,5-4 соответствует требованиям ГОСТ Р 50030.5.5 и IEC 60947-7-1 для коммутационных изделий. Изоляция ПВХ обеспечивает электробезопасность при работе до 400 В. Применение в соответствии с нормами допускает использование в помещениях с повышенной влажностью и запылённостью.

Преимущества

• Лужёная медь - меньше окисления, лучше контакт, долгий срок службы
• Жёлтая изоляция - легко определить тип и сечение визуально, даже в плотном щите
• Короткая гильза - экономия места в ограниченных корпусах
• Быстрый монтаж и демонтаж - не требуется полный разбор крепления при перекрестных подключениях
• Стандартный диаметр 14 мм - универсальная совместимость с большинством промышленных клемм

Ограничения применения

• Не предназначены для проводов сечением менее 4 мм2 - возможен люфт и плохой контакт
• Не подходят для высокочастотных или импульсных цепей выше 1 кГц - из-за паразитной индуктивности гильзы
• Не рекомендуются для внешней установки без защиты - ПВХ чувствителен к длительному УФ-облучению
• Не использовать в средах с агрессивными химическими веществами - ПВХ может деформироваться

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Переключение цепей питания на станках с частотными преобразователями
• Монтаж клеммных соединений в системах конвейерной автоматики
• Обслуживание реле времени и контакторов в промышленных контроллерах

Практические советы

• Выбирайте именно этот вариант (НВИ OptiKit T-V-PVC-5,5-4) при замене старых наконечников - совпадают размеры и форма
• При использовании в холодных условиях (ниже –20 C) перед обжимом согрейте провод - так избежите трещин в изоляции
• Не смешивайте с другими сериями - даже если диаметр одинаковый, толщина металла может отличаться
• Храните в сухом месте - влага может вызвать коррозию на лужении, хотя она и медленнее, чем у обычной меди
• Для массового монтажа закупайте сразу упаковку по 100 штук - удобно, экономично, минимум простоев
