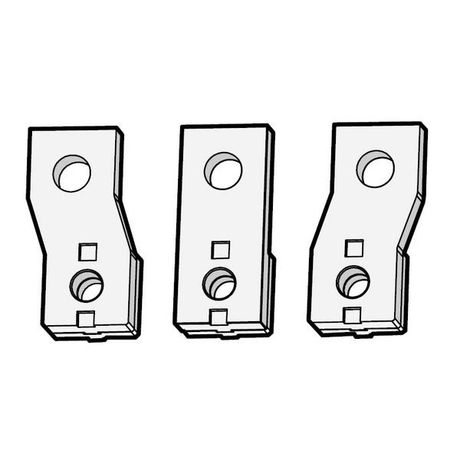

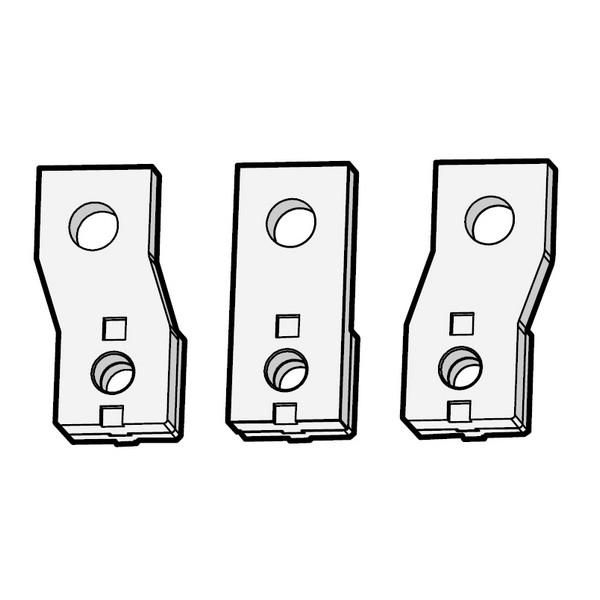

Наконечник полюсной SPS33 TS400 630 LS Electric 83261173015 LSIS

Полюсной наконечник 3P STD TS630 SPS33 от LS Electric предназначен для удлинения выводов автоматических выключателей, обеспечивая удобное переднее подключение проводов. Этот комплектный элемент совместим с трёхполюсными аппаратами серии TS630 и упрощает монтаж в плотных распределительных щитах.

Назначение и область применения

Полюсной наконечник 3P STD TS630 SPS33 используется для увеличения расстояния между выходными контактами автоматического выключателя. Он позволяет выполнить переднее подключение кабелей, когда доступ к боковым или задним выводам затруднён. Применяется исключительно как дополнительная деталь к трёхполюсным выключателям серии TS630, особенно в случаях, где требуется соблюсти минимальные зазоры или организовать аккуратную маршрутизацию проводов.

Технические характеристики

• Количество полюсов: 3
• Тип изделия: Наконечник для переднего подключения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не герметичен
• Материал: изоляционный термостойкий пластик, контакты - медный сплав с серебряным покрытием
• Совместим с выключателями LS Electric TS630 (2-, 3- и 4-полюсными)

Совместимость и монтаж

Полюсной наконечник 3P STD TS630 SPS33 устанавливается на уже смонтированный автоматический выключатель серии TS630. Монтаж осуществляется путём фиксации на штатные выводы аппарата - никаких инструментов не требуется. Убедитесь, что выключатель полностью отключен и обесточен перед установкой. После закрепления наконечника можно подключать силовые кабели к его удлинённым выводам. Подходящий сечение кабеля - до 25 мм2, согласно нормам для TS630.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-1 и IEC 60947-2 для коммутационных устройств. Степень защиты IP20 гарантирует безопасность при работе в закрытых распределительных щитах, но не допускает использование во влажных, пыльных или наружных условиях. Не применяйте в средах с высокой коррозионной активностью.

Преимущества

• Увеличивает рабочее расстояние между выводами - снижает риск замыканий при плотном расположении аппаратов
• Обеспечивает чёткую и аккуратную маршрутизацию кабелей - упрощает обслуживание и диагностику
• Не требует перенастройки или модификации основного выключателя
• Легко устанавливается и демонтируется без инструментов

Ограничения применения

• Подходит только для автоматических выключателей LS Electric/LSIS серии TS630 - несовместим с другими брендами и сериями
• Не предназначено для работы вне закрытых щитов - IP20 не защищает от влаги и пыли
• Запрещено использовать с выключателями других типов, даже если они имеют три полюса
• Не рекомендуется применять в цепях с током выше номинала выключателя, к которому он установлен

Примеры использования

• Распределительные щиты в промышленных цехах с плотной компоновкой оборудования
• Системы управления станками, где кабели подводятся сверху или спереди
• Апгрейды существующих щитов, где необходимо сохранить старые кабельные трассы
• Проекты с жёсткими требованиями к внешнему виду и порядку прокладки проводов

Практические советы

• Перед установкой проверьте соответствие модели выключателя - только TS630 с 3 полюсами
• Не используйте наконечник как самостоятельный коммутирующий элемент - он лишь удлиняет выводы
• При подключении кабелей соблюдайте момент затяжки, указанный в руководстве к TS630 - переусиливать нельзя
• Если нужна защита от пыли и влаги - выбирайте корпус щита с классом IP54 и выше; сам наконечник не повышает степень защиты системы
• Храните запасные экземпляры Полюсного наконечника 3P STD TS630 SPS33 (арт. 83261173015) - они часто используются при ремонтах и модернизациях
