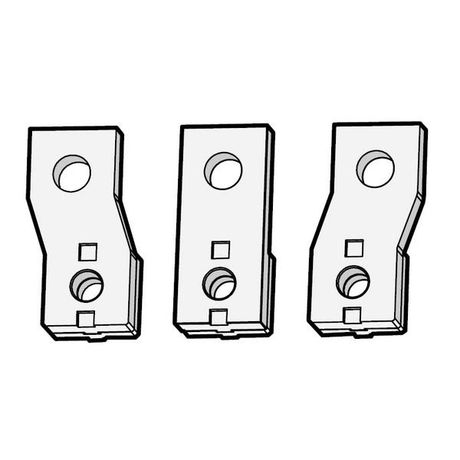

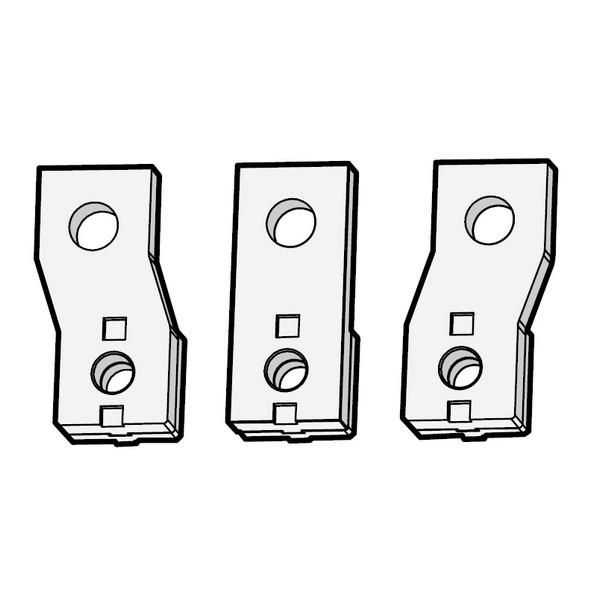

Наконечник полюсной 3Р 70 TS630 LS Electric 83261173008 LSIS

Наконечник полюсной 3P 70 TS630 от LS Electric предназначен для удлинения выводов автоматического выключателя, обеспечивая удобное переднее подключение кабелей. Артикул 83261173008 совместим с сериями автоматических выключателей TS630 и используется там, где требуется увеличить расстояние между контактными точками.

Назначение и область применения

Наконечник полюсной 3P 70 TS630 применяется для переднего подключения силовых кабелей к автоматическим выключателям серии TS630. Он позволяет переместить точки подключения дальше от корпуса аппарата - это особенно важно при плотном расположении оборудования в щитах или когда доступ к боковым выводам затруднён.

Технические характеристики

• Тип: наконечник полюсной, трёхполюсный (3P)
• Рассчитан на ток до 630 А (совместим с выключателями TS630)
• Выполнен для переднего подключения - выводы удлинены относительно базового устройства
• Материал: медная основа с омеднением для снижения сопротивления контакта
• Фиксация: механическая, через болтовые соединения, совпадающие с оригинальным выключателем

Совместимость и монтаж

Наконечник полюсной 3P 70 TS630 устанавливается вместо штатных выводов автоматического выключателя LS Electric серии TS630. Подходит только для моделей с соответствующими габаритами и типом крепления. Монтаж выполняется после отключения питания:

• Отсоедините исходные выводы выключателя
• Закрепите наконечник на месте оригинала - совмещайте отверстия и болты
• Подключите кабели к новым выводам - зажимайте с моментом, указанным в руководстве TS630
• Не используйте с другими сериями выключателей - даже если они имеют аналогичную маркировку

Преимущества

• Обеспечивает свободный доступ к клеммам при ограниченном пространстве за аппаратом
• Сохраняет надёжность контакта благодаря тому же материалу и технологии, что и оригинал
• Уменьшает риск перегрева за счёт равномерного распределения тока по всем трём полюсам
• Изготовлен как официальная запчасть от LS Electric - гарантирует соответствие заводским допускам

Ограничения применения

• Не предназначена для установки на выключатели других брендов - даже если внешний вид совпадает
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации кабелей
• Не заменяет функциональные элементы - например, не обеспечивает коммуникацию с системой управления
• Не рассчитана на работу вне температурного диапазона, указанного для TS630 (-25C…+40C)

Примеры использования

• Щитовые помещения с плотной компоновкой - когда другие аппараты находятся прямо за выключателем
• Производственные линии с жёсткими требованиями к маршруту кабельных трасс
• Модернизация старых установок, где необходимо сохранить существующую проводку, но изменить положение входных кабелей
• Аппараты, установленные в нишах или закрытых корпусах с доступом только спереди

Практические советы

• Перед установкой проверьте, чтобы номер модели вашего выключателя точно соответствовал TS630 - отличаются даже версии с одинаковой номинальной мощностью
• Используйте только те кабели, которые подходят по сечению и типу жилы - не допускается использование многожильных кабелей без наконечников
• После монтажа обязательно проверьте затяжку всех болтов - недостаточное усилие вызывает нагрев, избыточное - повреждает резьбу
• Этот наконечник - расходный элемент; при появлении следов окисления или деформации контактов замените его целиком
• Храните в сухом помещении - влага может вызвать коррозию медных поверхностей, даже при наличии омеднения
