Наконечник полюсный 3Р 45 TS250 LS Electric 83261172004 LSIS

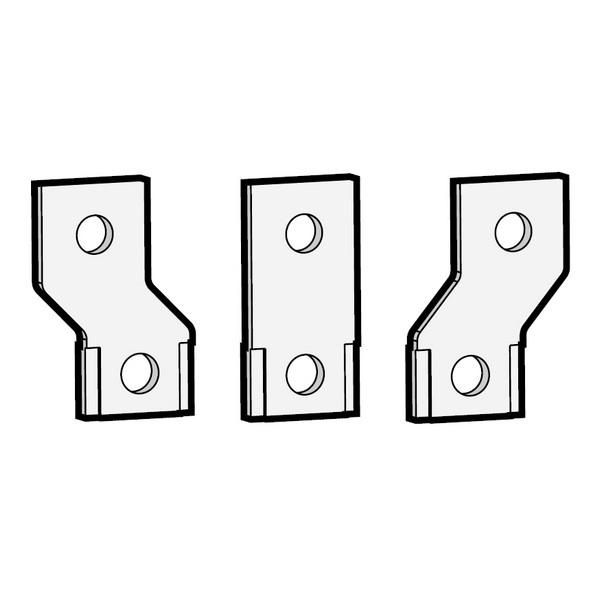

Наконечник полюсной 3P 45 TS250 от LS Electric - это комплект из трёх удлинённых выводов, предназначенный для переднего подключения к автоматическому выключателю серии TS250. Увеличивает расстояние между контактными точками, упрощая монтаж в плотных распределительных щитах.

Назначение и область применения

Наконечник полюсной 3P 45 TS250 используется для того, чтобы переместить точки подключения проводов дальше от корпуса автомата. Это особенно важно, когда в щите мало места или требуется подключение кабелей сбоку или спереди, а не сверху/снизу. Применяется исключительно с автоматическими выключателями LS Electric серии TS250. Подходит для установки в промышленных щитах, на станках, в системах управления и других местах, где важна компактная и надёжная коммутация.

Технические характеристики

• Количество полюсов: 3
• Тип подключения: переднее (фронтальное)
• Совместим с сериями: TS250 (LS Electric / LSIS)
• Материал контактов: медный сплав с покрытием
• Рассчитан на токи, соответствующие номиналу автомата TS250

Совместимость и монтаж

Наконечник полюсной 3P 45 TS250 устанавливается только на автоматы LS Electric серии TS250. Он фиксируется механически - через защёлки или штыревые соединения, предусмотренные конструкцией выключателя. Монтаж выполняется до подключения силовых кабелей. Перед установкой убедитесь, что автомат отключен и обесточен. Нельзя использовать этот наконечник с другими моделями автоматических выключателей, даже от LS Electric - они имеют другую геометрию клемм.

Преимущества

• Увеличивает зазор между клеммами - снижает риск случайного замыкания при плотном расположении аппаратов
• Обеспечивает удобство подвода кабелей с фронта - упрощает обслуживание и диагностику
• Имеет ту же степень защиты и тепловую стойкость, что и оригинальные клеммы автомата
• Не требует дополнительных инструментов для установки - просто защёлкивается

Ограничения применения

• Подходит только для автоматов TS250 - не совместим с TS100, TS400, S200 и другими сериями
• Не предназначен для внешней установки или сред с высокой влажностью - не имеет собственной степени защиты IP
• Запрещено применять при токах выше номинала автомата, к которому он подключён
• Не следует использовать в цепях с частыми перегрузками или импульсными нагрузками без проверки совместимости

Примеры использования

• Промышленные щиты с плотным расположением автоматов - позволяет избежать пересечения кабелей
• Станки с ЧПУ - обеспечивает доступ к клеммам с лицевой стороны панели
• Щитовые комнаты с ограниченным пространством - даёт возможность проложить кабели параллельно, а не вертикально
• Апгрейд существующих установок - когда необходимо переоборудовать старый щит без изменения положения автомата

Практические советы

• Перед заказом проверьте модель вашего автомата - он должен быть именно TS250, а не аналогичный по размеру другой серии
• При сборке щита учитывайте, что наконечник увеличивает глубину установки - нужен запас минимум 15–20 мм за корпусом автомата
• Не затягивайте кабельные наконечники слишком сильно - это может повредить внутреннюю клемму автомата
• Этот элемент - расходный материал; при ремонте или замене автомата его часто меняют вместе с основным устройством
• Артикул 83261172004 - это официальный комплект от LS Electric, рекомендован к использованию вместо сторонних решений
