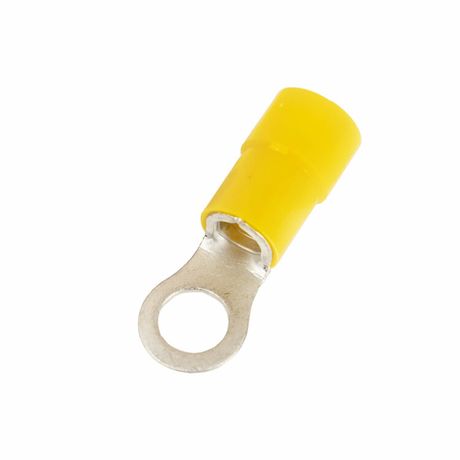

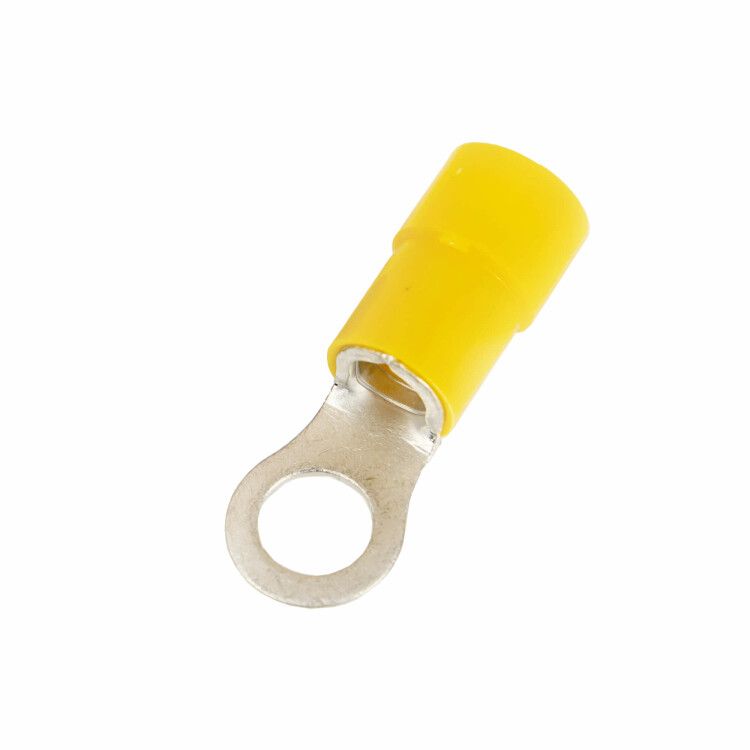

Наконечник с отверстием под винт и изолир. фaланцем ПА легкий ввод жилы 16-25кв.мм М10 (д.10.5мм ) (НКИ) (уп.25шт) DKC 2F10P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 16-25 кв.мм, резьба М10, длина 10,5 мм, НКИ (НКИ-н) от DKC предназначен для надежного оконцевания медных жил сечением 16–25 мм2. Благодаря изолирующему фланцу и луженой меди он подходит для установки в условиях повышенной влажности и требует минимальных усилий при монтаже. Артикул 2f10p-ee-pa входит в серию Quadro.

Назначение и область применения

Этот наконечник используется для создания прочного и безопасного соединения между медным кабелем и болтовым зажимом. Подходит для электрических цепей переменного и постоянного тока до 600 В. Применяется в распределительных щитах, на станках, конвейерах, силовых пультах и других устройствах, где требуется надежная фиксация провода через винтовые клеммы с резьбой М10.

Технические характеристики

• Номинальное сечение жилы: 16–25 мм2
• Материал контактной части: медь М1, луженая поверхность
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Размер резьбы: М10
• Диаметр отверстия: 10,5 мм
• Длина наконечника: 10,5 мм
• Номинальный ток: 115 А
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Соответствие стандарту DIN: да
• Классификация по AWG: 4
• Совместимость с типом жилы: универсальная (моножила и многопроволочная)
• Подходит для лаковой изоляции: да
• Проклеенная: да (термоклей внутри изоляции для герметизации)

Совместимость и монтаж

Наконечник НКИ (НКИ-н) устанавливается с помощью пресс-клещей для опрессовки. Для жил сечением 16–25 мм2 используйте матрицу, соответствующую этому диапазону. Гильза имеет внутренние зазубрины - они обеспечивают механическую фиксацию жилы даже при слабом обжиме. Полиамидный фланец предотвращает случайное замыкание на корпус оборудования. Учитывайте посадочный диаметр отверстия 10,5 мм - он совпадает с метизом М10 (или 3/8 дюйма).

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46228. Изолирующий фланец исключает риск прикосновения к токоведущим частям при сборке. Луженое покрытие снижает окисление меди, что особенно важно в агрессивных средах. Проклеенная конструкция препятствует попаданию влаги внутрь гильзы после монтажа.

Преимущества

• Облегченный ввод жилы благодаря форме раструба EasyEnter - позволяет легко заправить многопроволочные жилы без повреждения проводников
• Изолированный фланец снижает вероятность КЗ при установке в плотном оборудовании
• Термоклей внутри изоляции обеспечивает герметичность и долговечность соединения
• Луженая медь устойчива к коррозии, продлевает срок службы в условиях высокой влажности
• Совместим с жилами, имеющими лаковое покрытие - не требует предварительной зачистки

Ограничения применения

• Не предназначен для работы при температуре выше +105 C - полиамид теряет форму при перегреве
• Не рекомендован для применений с постоянным механическим натяжением кабеля - требуется дополнительная фиксация
• Не подходит для алюминиевых жил - только для медных
• Не следует использовать в качестве самостоятельного изолятора - фланец служит лишь для защиты от пробоя, но не заменяет внешнюю изоляцию кабеля

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Присоединение двигателей к частотным преобразователям
• Фиксация проводов на клеммах силовых контакторов с резьбой М10
• Сборка систем автоматизации на заводах с высокой влажностью

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы - слишком тонкая жила может выпасть, слишком толстая - повредить гильзу
• Используйте клещи с регулируемым давлением; переобжим может треснуть полиамидный фланец
• При работе с лакированной жилой не зачищайте изоляцию - наконечник сам прорежет её при введении
• Проверяйте глубину введения жилы - она должна доходить до упора внутри гильзы
• Для удобства хранения и транспортировки сохраните оригинальную упаковку - наконечники чувствительны к загрязнению и деформации
