Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 10-16 кв.мм М8 d8.4мм (НКИ) (уп.50шт) DKC 2E8P-EE-PA ДКС

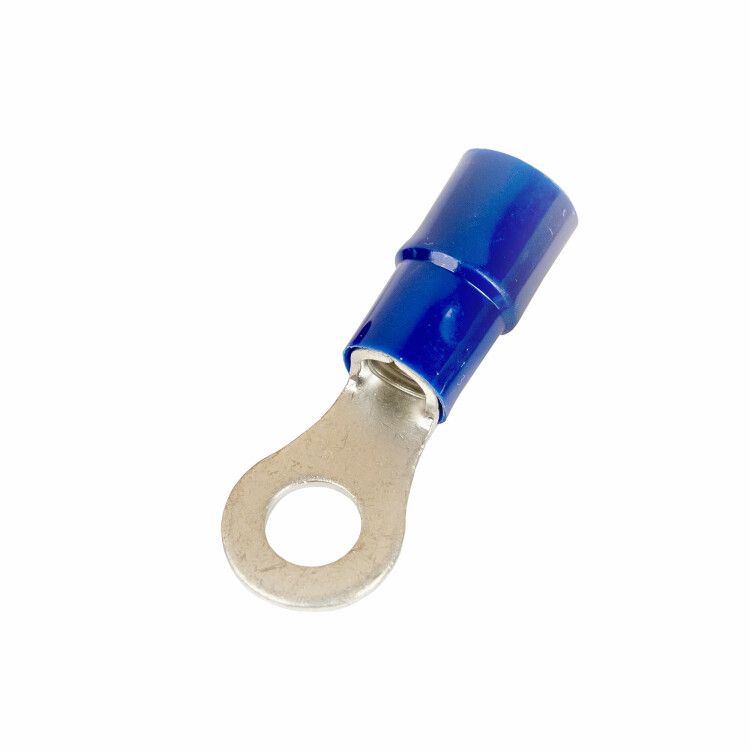

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, сечение 10-16 кв.мм, резьба М8, диаметр 8,4 мм (НКИ) от бренда DKC предназначен для надежного оконцевания медных жил в силовых соединениях. Артикул 2e8p-ee-pa относится к серии Quadro и сочетает прочную медную контактную часть с изолированным фланцем, что делает его удобным для монтажа в распределительных щитах и на оборудовании с высокими требованиями к безопасности.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных и одножильных медных проводов сечением 10–16 мм2. Подходит для создания долговечных соединений в электрических цепях переменного и постоянного тока до 600 В. Применяется в промышленном оборудовании: станках, пультах управления, конвейерах, щитах автоматизации, системах освещения и энергообеспечения. Особенно эффективен там, где требуется исключить случайное прикосновение к металлическому контакту - благодаря изолирующему фланцу.

Технические характеристики

• Номинальное сечение жилы: 10–16 мм2 (соответствует AWG 6)
• Размер резьбы: М8
• Диаметр отверстия: 8,4 мм
• Номинальный ток: 88 А
• Материал контакта: медь М1 с луженым покрытием
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Стандарт: соответствует DIN
• Изоляция: проклеенная, герметичная
• Защита от коррозии: да (благодаря лужению)

Совместимость и монтаж

Наконечник совместим с любыми обжимными клещами, поддерживающими опрессовку для сечений 10–16 мм2. Для качественного соединения используйте матрицу с правильным профилем - она должна точно соответствовать форме гильзы. Обжим выполняется на участке без изоляции; важно не пережать гильзу, чтобы не повредить внутренние зазубрины. Изолирующий фланец не требует дополнительной защиты - он уже устойчив к механическим нагрузкам и химическим воздействиям. Установка возможна даже на жилы с лаковой изоляцией - материал не деформируется при нагреве во время обжима.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN, что гарантирует соответствие требованиям к прочности, теплостойкости и электробезопасности. Полиамидная изоляция выдерживает температуры от -40C до +150C. Класс защиты IP67 достигается за счет герметичного фланца и проклейки - наконечник можно использовать в условиях повышенной влажности, запыленности и временного попадания воды. Соединение безопасно для работы в закрытых шкафах и открытых установках.

Преимущества

• Удобный «легкий ввод» жилы (технология EasyEnter): раструбная форма позволяет легко вставить многопроволочную жилу без ее повреждения
• Зазубрины внутри гильзы обеспечивают максимальную плотность контакта после обжима - снижаются переходные сопротивления
• Луженое покрытие предотвращает окисление меди, продлевая срок службы соединения
• Изолирующий фланец исключает риск замыкания на корпус оборудования
• Проклеенный фланец не допускает проникновения влаги и пыли внутрь соединения
• Серый цвет изоляции обеспечивает хорошую визуальную идентификацию при обслуживании

Ограничения применения

Не применяйте этот наконечник для алюминиевых жил - он рассчитан только на медь. Нельзя использовать при температуре выше +150C длительно - материал полиамида теряет форму. Также не рекомендуется применять в средах с активными растворителями, маслами или кислотами - они могут повредить изоляционный фланец. Диаметр отверстия 8,4 мм ограничен для болтов М8 - нельзя использовать более крупные метизы.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительных щитах
• Соединение двигателей и частотников на производстве
• Обжим кабелей питания в системах автономного освещения
• Монтаж в устройствах управления насосами, компрессорами, конвейерами
• Замена старых наконечников в модернизируемом оборудовании с сохранением стандарта M8

Практические советы

• Перед обжимом проверьте, что жила полностью вошла в гильзу - край провода должен быть виден через раструб, но не торчать
• Используйте обжимные клещи с регулировкой усилия - переобжим может сломать изоляцию
• При сборке щита убедитесь, что посадочный диаметр отверстия (8,4 мм) соответствует диаметру болта М8 - не забудьте про шайбу
• Для контроля качества соединения после монтажа проведите визуальный осмотр: изоляция не должна треснуть, а фланец - остаться целым
• Храните наконечники в сухом месте - хотя они защищены, длительное воздействие влаги может повлиять на качество лужения
