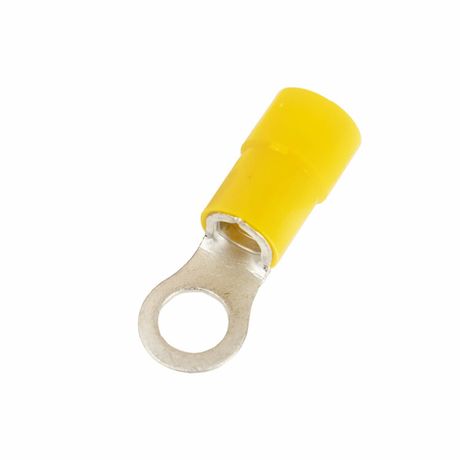

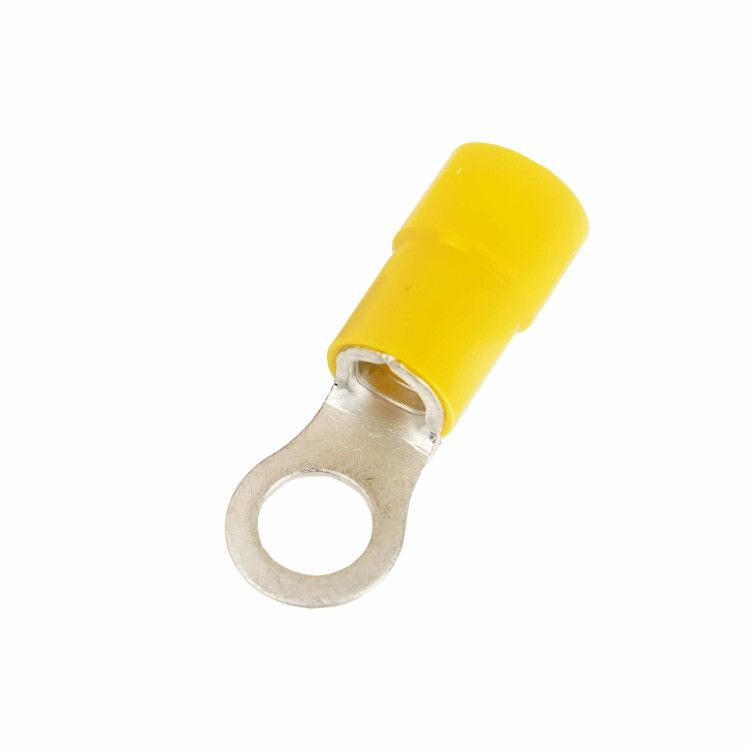

Наконечник с отверстием под винт и изолир. фaланцем ПА легкий ввод жилы 16-25кв.мм М8 (д.8.4мм ) (НКИ) (уп.25шт) DKC 2F8P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 16-25 кв.мм, М8 (длина 8,4 мм) (НКИ) от DKC предназначен для надежного оконцевания медных жил сечением 16–25 мм2 в силовых цепях переменного и постоянного тока. Благодаря изолирующему фланцу и луженой меди, этот наконечник обеспечивает безопасное и долговечное соединение даже в условиях повышенной влажности или запыленности.

Назначение и область применения

Наконечник НКИ используется для подготовки медных жил к подключению через болтовые соединения - например, на клеммах автоматических выключателей, контакторов, распределительных щитах или оборудовании с шинами. Подходит для систем с напряжением до 600 В. Применяется в промышленном оборудовании: станках, конвейерах, панелях управления, энергообъектах и других местах, где требуется прочное, изолированное и устойчивое к коррозии соединение.

Технические характеристики

• Номинальное сечение жилы: 16–25 мм2
• Размер резьбы: M8 (диаметр отверстия 8,4 мм)
• Максимальный допустимый ток: 115 А
• Материал контактной части: медь М1 с луженым покрытием
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Изоляция: полностью закрывает корпус, исключает случайное замыкание
• Стандарт: соответствует DIN
• Классификация по AWG: 4
• Длина наконечника: 8,4 мм

Совместимость и монтаж

Наконечник совместим с любыми болтовыми клеммами стандарта M8. Для установки требуется пресс-клещи с матрицей для сечения 16–25 мм2. Перед опрессовкой необходимо удалить изоляцию жилы на длину, равную глубине гильзы - не более 12 мм. Особенность конструкции EasyEnter позволяет легко ввести многожильную жилу без перегибов и порезов. После обжима изоляционный фланец плотно прилегает к кабелю, предотвращая перемещение и механическую нагрузку на место соединения.

Безопасность и стандарты

Наконечник НКИ соответствует требованиям DIN и выполнен в соответствии с нормами безопасности для электроустановок. Полиамидная изоляция обеспечивает высокую электрическую прочность и термостойкость. Луженое покрытие снижает риск окисления и увеличивает срок службы соединения. Устройство рассчитано для работы в защищённых помещениях и не предназначено для открытых внешних условий без дополнительной защиты.

Преимущества

• Удобный ввод жилы благодаря форме раструба EasyEnter - снижается риск повреждения многопроволочных жил
• Зазубрины внутри гильзы обеспечивают плотный и надёжный обжим без проскальзывания
• Изолирующий фланец предотвращает случайное прикосновение к токоведущим частям
• Луженое покрытие защищает от коррозии в условиях влажности и химически активной среды
• Проклеенный фланец дополнительно герметизирует место перехода между жилой и изоляцией
• Совместим с жилами, имеющими лаковую изоляцию - не требует предварительного удаления лакового слоя

Ограничения применения

• Не применяется для алюминиевых жил - только для медных
• Не предназначен для эксплуатации вне помещений без дополнительной защиты от осадков и УФ-излучения
• Не рекомендован для частых демонтажей - после нескольких разборок возможно ослабление обжима
• Максимальное напряжение - 600 В; использование выше этого значения недопустимо
• Не следует использовать с винтами большего диаметра - резьба M8 должна точно соответствовать клемме

Примеры использования

• Подключение входных кабелей к главному автоматическому выключателю в распределительном щите
• Обжим жил питания на контакторах промышленных станков
• Соединение кабелей с шинами в силовых панелях
• Подключение двигателей с медными жилами сечением 25 мм2 к частотным преобразователям
• Электромонтаж в пищевой и фармацевтической промышленности - благодаря изоляции и антикоррозийному покрытию

Практические советы

• Перед монтажом проверьте соответствие сечения жилы - используйте только 16–25 мм2. Жилы меньшего сечения могут выпасть из гильзы, большего - не войдут.
• Выбирайте пресс-клещи с правильной матрицей. Неправильно выполненный обжим снижает проводимость и вызывает нагрев.
• При использовании в вибрационных средах (например, на станках) убедитесь, что винт затянут с моментом, указанным в документации оборудования.
• Проверяйте целостность изоляционного фланца перед установкой - трещины или деформации недопустимы.
• Артикул 2f8p-ee-pa от DKC (ДКС) серий Quadro - это универсальное решение для типичных задач промышленного монтажа. Храните в сухом месте, избегайте воздействия масел и растворителей.
