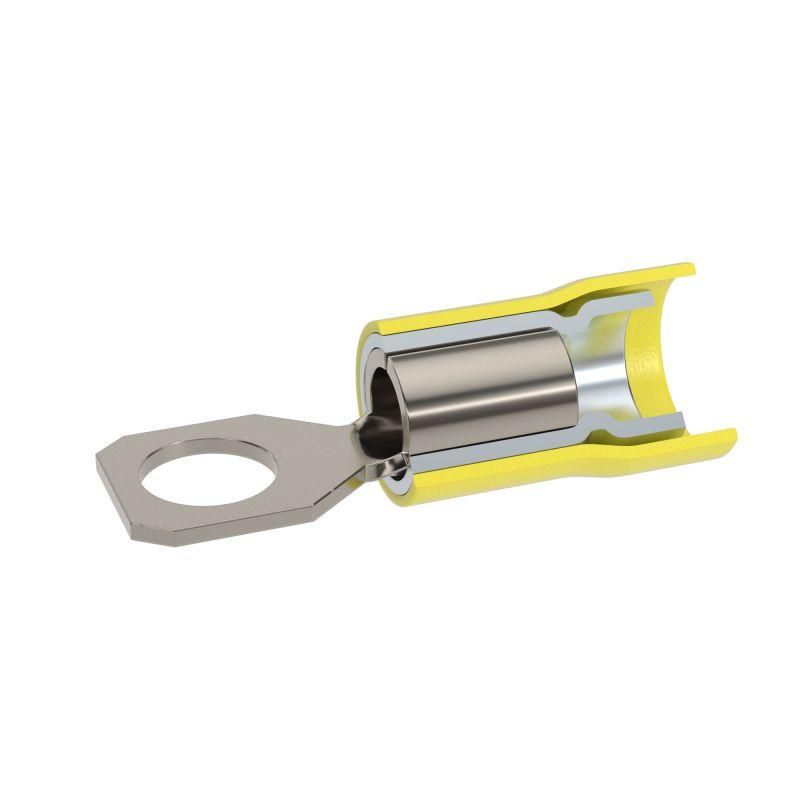

Наконечник с отверстием под винт и изолир.фaланцем ПВХ, двойная гильза, 2,5-6 кв.мм М8 (д.8,4 мм) (НКИ) | 2C8P-DS-PVC DKC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, двойная гильза, 2,5-6 кв.мм М8 (д.8,4мм) (НКИ) от DKC предназначен для надёжного оконцевания многожильных проводов в электрических соединениях. Благодаря изолирующему фланцу и лужённой медной гильзе, этот наконечник снижает риск коррозии и случайного замыкания, особенно в условиях вибраций и повышенной влажности. Артикул 2c8p-ds-pvc входит в серию Quadro.

Назначение и область применения

Наконечник НКИ используется для оконцевания медных и алюминиевых многопроволочных жил сечением 4–6 мм2. Применяется в электрических цепях постоянного и переменного тока до 600 В. Подходит для установки в распределительных щитах, пультах управления, силовых шкафах, на оборудовании с вибрационными нагрузками. Особенно рекомендован для зон с высокой сейсмической активностью, на заводах, в транспорте и энергообъектах.

Технические характеристики

• Номинальное сечение кабеля: 4–6 мм2 (соответствует AWG 10)
• Диаметр отверстия под болт: 8,4 мм
• Размер метрической резьбы: M8
• Максимальный рабочий ток: 48 А
• Материал контактной части: медь марки М1, лужёная поверхность
• Материал изоляции: ПВХ пластикат, цвет - серый
• Температурный предел изоляции: до +85 C
• Класс горючести: V0 (UL 94)
• Тип гильзы: двойная, с внутренними радиальными насечками
• Способ монтажа: опрессовка
• Стандарт: соответствует DIN
• Изоляция: проклеенная, герметичная
• Форма контактной площадки: кольцевая

Совместимость и монтаж

Наконечник совместим с болтами и винтами стандарта M8. Для монтажа требуется специальный пресс-клещи с матрицей для двойных гильз. Убедитесь, что инструмент рассчитан на сечение 4–6 мм2. После опрессовки проверьте прочность соединения - жила должна быть плотно удерживаема внутри гильзы без люфтов. Изолирующий фланец не требует дополнительной изоляции после установки. Подходит для жил с лаковой изоляцией - не повреждает покрытие при правильном монтаже.

Безопасность и стандарты

Изделие соответствует требованиям DIN и имеет класс горючести V0 по UL 94 - материал самозатухающий, не распространяет пламя. Лужёная медь предотвращает образование гальванической пары при контакте с другими металлами. Защита IP67 не указана - не предназначено для открытых уличных установок или помещений с постоянным воздействием воды. Работает только в защищённых электрических системах.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает механическую устойчивость - снижает вероятность ослабления соединения при вибрациях
• Проклеенный ПВХ-фланец создаёт герметичную изоляцию вокруг болта, исключая доступ влаги и пыли к токоведущей части
• Лужение медной гильзы защищает от окисления, продлевает срок службы в агрессивной среде
• Радиальные насечки внутри гильзы обеспечивают надёжное сцепление с многопроволочной жилой даже при слабой опрессовке
• Серый цвет изоляции позволяет легко отличить наконечники от других типов при обслуживании

Ограничения применения

• Не применяется для однопроволочных (монолитных) жил - возможен перелом проводника при опрессовке
• Не допускается использование вне закрытых электрошкафов - изоляция ПВХ не предназначена для прямого UV-воздействия или длительного контакта с водой
• Запрещено применять с болтами большего диаметра - отверстие 8,4 мм точно под M8; большие болты повредят фланец
• Не подходит для токов выше 48 А - превышение вызывает перегрев и деформацию изоляции
• Не использовать в средах с температурой свыше +85 C - изоляция теряет форму и трескается

Примеры использования

• Подключение двигателей на конвейерах с частыми запусками и вибрациями
• Соединение кабелей питания в щитах автоматизации на пищевых производствах
• Установка в системах освещения и управления в метро и трамваях
• Электрооборудование в сейсмически активных регионах - например, на Дальнем Востоке или в Кавказских районах
• Обвязка частотных преобразователей и контакторов в промышленных панелях

Практические советы

• Перед опрессовкой удалите изоляцию с жилы точно на длину гильзы - слишком длинная жила выступает и мешает затяжке болта
• Выбирайте пресс-клещи с матрицей, указанной для двойных гильз 4–6 мм2 - некорректный инструмент деформирует фланец
• Проверяйте момент затяжки болта M8 - он не должен превышать 1,5–2,0 Нм, чтобы не раздавить изоляцию
• При работе с алюминиевой жилой используйте антиоксидантную пасту перед установкой - хотя наконечник лужёный, это дополнительно защитит контакт
• Храните наконечники в сухом месте - даже проклеенная изоляция может потерять адгезию при долгом хранении во влажной среде
