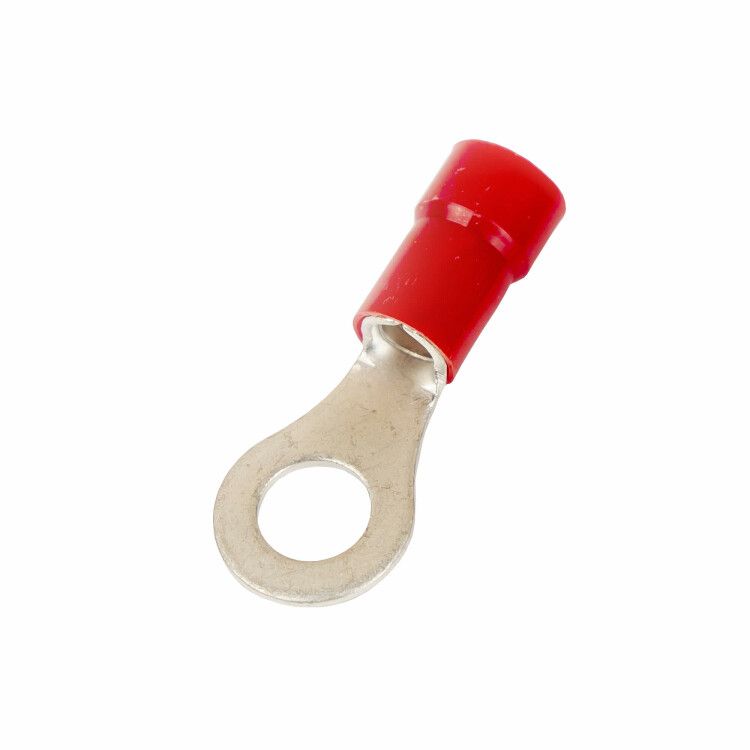

Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 0.25-1.5кв.мм М10 d10.5мм (НКИ) (уп.100шт) DKC 2A10P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 0,25-1,5 кв.мм, М10 (д.10,5 мм) (НКИ) от DKC - это изолированный кабельный наконечник для надежного соединения медных жил сечением 0,5–1,5 мм2. Артикул 2a10p-ee-pa принадлежит к серии Quadro и предназначен для монтажа в распределительных щитах, пультах управления и на оборудовании с винтовыми зажимами.

Назначение и область применения

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 0,25-1,5 кв.мм, М10 (д.10,5 мм) (НКИ) используется для оконцевания многожильных и одножильных медных проводов перед подключением к винтовым клеммам. Подходит для работы в электрических цепях переменного и постоянного тока до 600 В. Применяется в автоматике, станках, конвейерах, системах освещения и других устройствах, где требуется прочное, защищенное и долговечное соединение.

Технические характеристики

• Номинальное сечение жилы: 0,5–1,5 мм2 (совместим с AWG 16)
• Диаметр отверстия: 10,5 мм
• Размер резьбы: M10 (соответствует имперскому размеру 3/8 дюйма)
• Материал контакта: медь М1, луженая поверхность
• Материал изоляции: полиамид PA 6.6, серый цвет
• Номинальный ток: 19 А
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Защита от коррозии: да (благодаря лужению)
• Стандарт: соответствует DIN
• Изоляционный фланец: есть, проклеенный
• Совместимость с жилой: универсальная (включает лакированную изоляцию)

Совместимость и монтаж

Наконечник с отвердием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 0,25-1,5 кв.мм, М10 (д.10,5 мм) (НКИ) совместим с любыми винтовыми клеммами с метрической резьбой M10. Для установки используйте пресс-клещи с матрицей для сечения 0,5–1,5 мм2. Обжим должен быть равномерным - не допускайте перекоса. Убедитесь, что жила полностью вошла в гильзу, а изоляция не попала внутрь контактной части. Фланец предотвращает случайное замыкание на корпус оборудования. Наконечник можно использовать в местах, где возможна механическая нагрузка - он рассчитан на защищённые от натяжения соединения.

Безопасность и стандарты

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 0,25-1,5 кв.мм, М10 (д.10,5 мм) (НКИ) соответствует требованиям стандарта DIN, что гарантирует соответствие европейским нормам безопасности. Полиамидная изоляция выдерживает температуры от -40C до +105C, устойчив к воздействию масел, химических сред и механическим повреждениям. Луженая медь снижает риск окисления, особенно в условиях повышенной влажности.

Преимущества

• Уникальная форма раструба EasyEnter позволяет легко ввести многопроволочную жилу без повреждения проводников
• Зазубрины внутри гильзы обеспечивают высокую плотность контакта после обжима
• Проклеенный изолирующий фланец исключает пробой и короткое замыкание на металлические детали
• Луженое покрытие продлевает срок службы в агрессивных средах
• Серый цвет изоляции упрощает визуальную идентификацию и комплектацию
• Подходит для жил с лаковой изоляцией - не требует предварительного удаления покрытия

Ограничения применения

Не применяйте наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 0,25-1,5 кв.мм, М10 (д.10,5 мм) (НКИ) для жил большего сечения - это вызовет плохой обжим и перегрев. Не используйте в условиях постоянного механического натяжения - фланец не предназначен для восприятия тянущих усилий. Не подходит для алюминиевых жил. Температурный режим ограничен: выше +105C изоляция теряет прочность. Не рекомендуется применять в открытых наружных установках без дополнительной защиты от UV-излучения и атмосферных осадков.

Примеры использования

• Подключение силовых кабелей к клеммам частотных преобразователей
• Монтаж проводов в пультах управления промышленными роботами
• Соединение проводов в распределительных щитах с винтовыми зажимами M10
• Обжим жил в системах автономного освещения и сигнализации
• Подключение датчиков и исполнительных механизмов в автоматизированных линиях

Практические советы

• Перед обжимом проверьте, чтобы жила была полностью заполнена гильзу - не должно быть свободного пространства
• Используйте только подходящий инструмент для опрессовки - некорректный обжим снижает надежность соединения
• При использовании в щитах с множеством наконечников - группируйте их по цвету и сечению для удобства обслуживания
• Проверяйте затяжку винта: момент должен соответствовать рекомендациям производителя оборудования - переусиливать нельзя
• Этот наконечник от DKC (артикул 2a10p-ee-pa) хорошо сочетается с другими изделиями серии Quadro - можно собирать унифицированные системы
