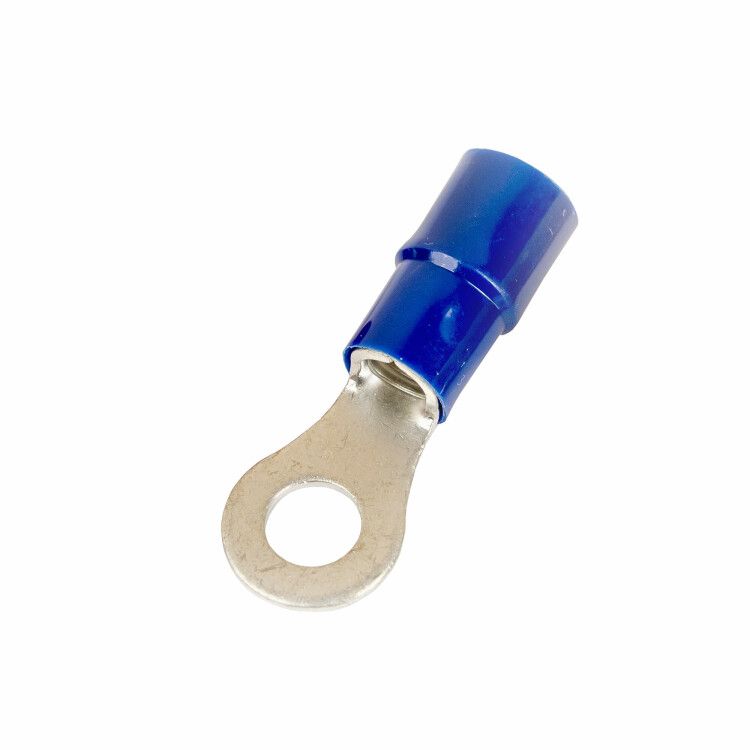

Наконечник с отверстием под винт и изолир.фaланцем ПА легкий ввод жилы 1.5-2.5кв.мм М4 d4.3мм (НКИ) (уп.100шт) DKC 2B4P-EE-PA ДКС

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М4 (д.4,3 мм) (НКИ, DKC) - это изолированный кабельный наконечник для надёжного соединения медных жил сечением 1,5–2,5 мм2. Бренд DKC и артикул НКИ обеспечивают совместимость с промышленным оборудованием, где важна безопасность и долговечность контактов.

Назначение и область применения

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М4 (д.4,3 мм) (НКИ, DKC) предназначен для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для установки на винты, шпильки и болты диаметром 4,3 мм (M4). Применяется в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется надёжное, защищённое и легко монтируемое соединение.

Технические характеристики

• Номинальное сечение кабеля: 1,5–2,5 мм2
• Диаметр отверстия: 4,3 мм (соответствует M4)
• Номинальный ток: 27 А
• Материал контакта: медь М1, лужёная поверхность
• Материал изоляции: полиамид PA 6.6 (серый цвет)
• Способ монтажа: опрессовка (не требует пайки)
• Форма контактной площадки: кольцевая
• Соответствует стандарту DIN
• Классификация по AWG: 14
• Размер шпильки (имперский): 1/8 дюйма
• Устойчивость к лаковой изоляции: да
• Проклеенный фланец: да

Совместимость и монтаж

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М4 (д.4,3 мм) (НКИ, DKC) совместим с любыми винтами, шпильками и болтами стандарта M4. Для монтажа используется пресс-клещи с матрицей для сечения 1,5–2,5 мм2. Особенность конструкции - раструб EasyEnter позволяет легко ввести жилу даже с лаковым покрытием, не пережимая её. После опрессовки фланец из полиамида остаётся целостным, предотвращая случайный контакт с корпусом или другими элементами. Установка возможна в условиях ограниченного доступа благодаря компактному профилю.

Безопасность и стандарты

Наконечник соответствует требованиям DIN и выполнен в соответствии с международными нормами безопасности для электроустановок. Полиамидный фланец обеспечивает двойную изоляцию: он не проводит ток и удерживается на гильзе за счёт клеевого слоя, что исключает риск смещения при вибрации. Лужёное покрытие снижает окисление меди, продлевая срок службы контакта. Продукт сертифицирован для работы в защищённых от натяжения соединениях - не рекомендован для применений с механическими нагрузками на провод.

Преимущества

• Облегчённый ввод жилы - раструб EasyEnter снижает усилие при заправке, особенно на многопроволочных жилах
• Зазубрины внутри гильзы увеличивают прочность обжима и предотвращают выскальзывание провода
• Изолирующий фланец исключает замыкания на корпус оборудования
• Лужёное покрытие защищает от коррозии в условиях повышенной влажности
• Проклеенный фланец не сдвигается после монтажа
• Совместим с лакированной изоляцией - не требует зачистки перед монтажом

Ограничения применения

Наконечник с отверстием под винт и изолирующим фланцем из полиамида, легкий ввод жилы, 1,5–2,5 кв.мм, М4 (д.4,3 мм) (НКИ, DKC) не предназначен для:

• проводов с алюминиевой жилой - только для меди;
• соединений с высокой вибрацией или динамическими нагрузками на провод - фланец не воспринимает растяжение;
• температур выше +105 C - полиамид теряет прочность;
• монтажа без опрессовки - пайка недопустима, так как нарушает герметичность и изоляционные свойства.

Примеры использования

• Подключение силовых кабелей к клеммам автоматических выключателей в щитах управления
• Соединение двигателей и частотных преобразователей с жилами 1,5–2,5 мм2
• Монтаж датчиков и исполнительных механизмов на станках с металлическим корпусом
• Электрооборудование в пищевой и фармацевтической промышленности - устойчивость к влаге и химикатам

Практические советы

• Выбирайте пресс-клещи с матрицей, точно соответствующей сечению 1,5–2,5 мм2 - некорректный обжим снижает надёжность контакта
• Перед монтажом проверьте, чтобы жила полностью вошла в гильзу - видимый конец провода вне гильзы недопустим
• Не используйте этот наконечник для проводов сечением менее 1,5 мм2 или более 2,5 мм2 - это нарушит механическую и тепловую стабильность
• При работе с лакированными жилами не зачищайте изоляцию - она не влияет на контакт благодаря технологии EasyEnter
• Для удобства сборки в tight-пространствах используйте наконечник с серым фланцем - он хорошо заметен на фоне металла
• Артикул НКИ, DKC - часть серии Quadro; все элементы этой серии совместимы друг с другом по форме и цвету, что упрощает обслуживание
