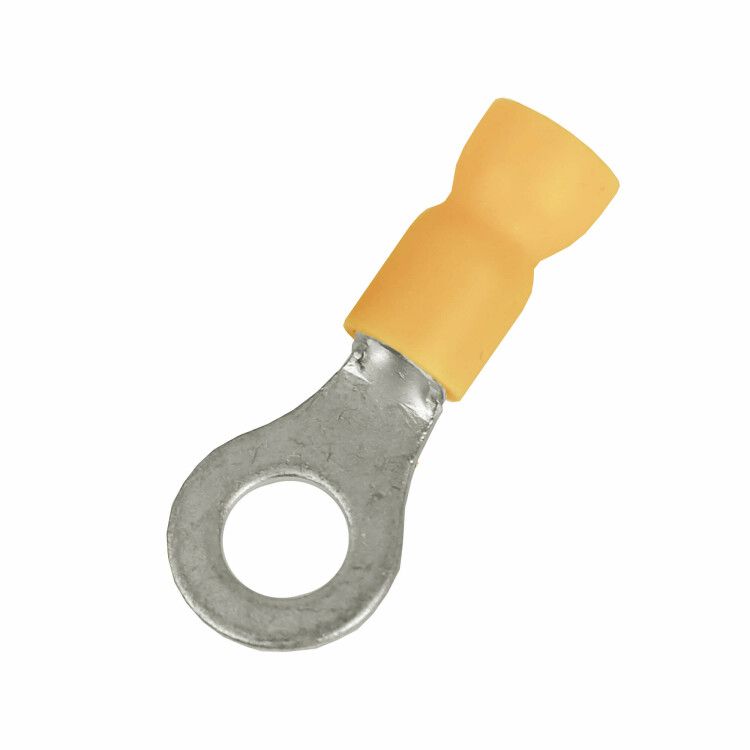

Наконечник с отверстием под винт и изолир.фaланцем ПВХ легкий ввод жилы 2.5-6кв.мм М12 d13мм (НКИ) (уп.100шт) DKC 2C12P-EE-PVC ДКС

Наконечник с отверстием под винт и изолирующим фланцем ПВХ, легкий ввод жилы, 2,5-6 кв.мм М12 (д.13 мм) (НКИ) от DKC предназначен для надежного оконцевания медных жил сечением 4–6 мм2 в распределительных щитах, силовых цепях и оборудовании с высокой вибрационной нагрузкой. Благодаря изолирующему фланцу и луженому покрытию, НКИ обеспечивает безопасное и долговечное соединение даже в условиях повышенной влажности.

Назначение и область применения

Этот наконечник используется для оконцевания многожильных и одножильных медных проводов в электрических цепях переменного и постоянного тока до 600 В. Подходит для подключения к болтовым соединениям с метрической резьбой M12. Применяется в промышленном оборудовании: станках, конвейерах, пультах управления, распределительных щитах, системах автоматизации. Особенно эффективен там, где требуется исключить случайное прикосновение к токоведущим частям - благодаря изолирующему фланцу.

Технические характеристики

• Номинальное сечение жилы: 4–6 мм2 (совместим с AWG 10)
• Диаметр отверстия: 13 мм (соответствует метизу M12 / 7/16 дюйма)
• Номинальный ток: 48 А
• Материал контактной части: медь М1, луженое покрытие
• Материал изоляции: ПВХ пластикат, серый цвет
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Изоляция: полностью закрывает токоведущую часть, фланец изолирует крепление
• Стандарт: соответствует DIN
• Проклеенный фланец: предотвращает попадание влаги и пыли на место соединения

Совместимость и монтаж

Наконечник совместим с любыми болтами и шпильками диаметром 12 мм (M12) или 7/16 дюйма. Для установки используйте пресс-клещи с матрицей для сечения 4–6 мм2. Обязательно проверьте глубину запрессовки - жила должна полностью войти в гильзу, а изоляция - упереться в переходную зону фланца. Универсальная форма позволяет работать как с обычными, так и с лакированными жилами. После опрессовки изоляция сохраняет герметичность, что снижает риск окисления контакта.

Безопасность и стандарты

НКИ соответствует требованиям DIN и выполнен в соответствии с нормами безопасности для электроустановок. Изолирующий фланец предотвращает случайное замыкание на корпус оборудования. Луженое покрытие снижает риск коррозии в агрессивных средах. Сертифицирован для работы в защищённых соединениях - подходит для помещений с повышенной влажностью и пылью.

Преимущества

• Облегченный ввод жилы (технология EasyEnter): раструбная форма манжеты позволяет легко вставить многопроволочную жилу без повреждения проводников
• Зазубрины внутри гильзы: обеспечивают прочный механический контакт после опрессовки
• Изолирующий фланец: исключает необходимость в дополнительной изоляции места крепления
• Проклеенная изоляция: дополнительно герметизирует соединение от влаги и пыли
• Луженая медь: продлевает срок службы в условиях перепадов температур и влажности

Ограничения применения

Не применяйте для алюминиевых жил - материал рассчитан только на медь. Не допускается использование при температурах выше +85 C - ПВХ теряет эластичность. Не рекомендован для открытых внешних установок без дополнительной защиты от УФ-излучения. Не подходит для частых демонтажей - опрессовка является одноразовым соединением.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите питания
• Крепление провода к клемме двигателя с резьбой M12
• Соединение заземляющего провода в промышленном оборудовании
• Установка в частотных преобразователях и пускателях с требованием к герметичности

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - слишком длинная жила может выступать и вызывать плохой контакт
• Проверяйте соответствие диаметра отверстия (13 мм) и размера болта - не все M12 имеют одинаковый шаг резьбы
• Для жил с лаковой изоляцией не требуется предварительное зачистка - НКИ совместим с таким типом изоляции
• При использовании в вибрирующих системах убедитесь, что момент затяжки не превышает допустимые значения для M12 - переобжим может повредить резьбу
• Артикул 2c12p-ee-pvc - это именно тот вариант, который стоит выбирать, если нужна надежная изоляция и удобство монтажа в ограниченном пространстве
