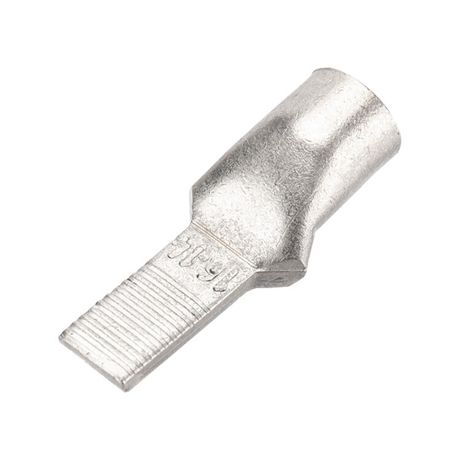

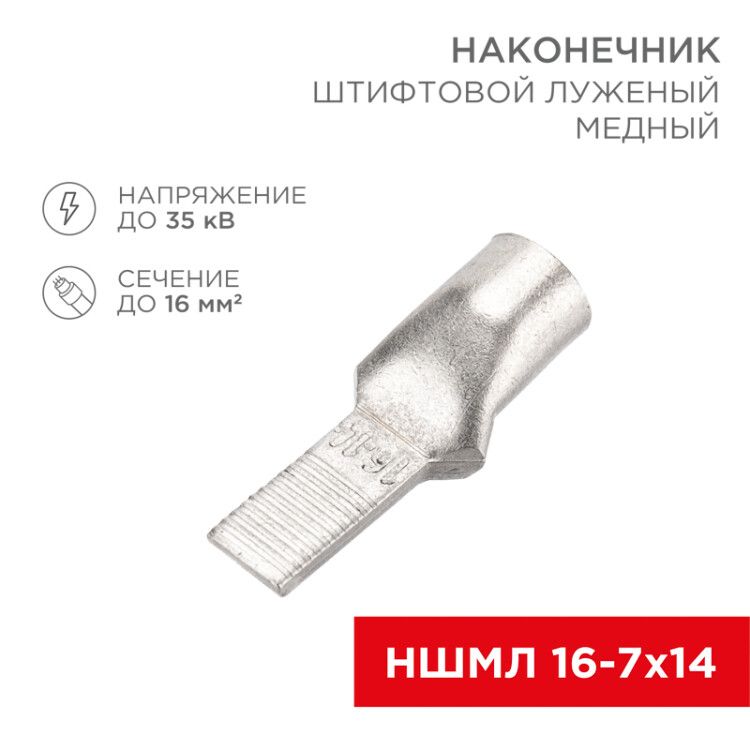

Наконечник штифтовой медный луженый НШМЛ 16-7х14 (16 кв.мм - D7мм) (в упак. 50 шт.) | 07-8464 REXANT MEET

Наконечник штифтовой медный луженый НШМЛ 16-7х14 (16 кв.мм - 7 мм) от REXANT предназначен для надёжного соединения многожильных проводников с зажимами автоматических выключателей, контакторов и других устройств с узкими контактными площадками. Упаковка содержит 50 штук - оптимально для монтажных бригад и сервисных центров.

Назначение и область применения

Наконечник штифтовой медный луженый НШМЛ 16-7х14 применяется там, где требуется прочное и долговечное соединение между гибким проводом и компактным зажимом. Подходит для подключения к клеммам автоматов, предохранителей, реле, частотных преобразователей и другому оборудованию с плоским штыревым контактом. Часто используется в распределительных щитах, на станках, конвейерах и системах автоматизации.

Технические характеристики

• Номинальное сечение: 16 мм2 - подходит для многопроволочных проводников до этого значения;
• Диаметр штыря: 7 мм - соответствует стандартному размеру клеммных зажимов;
• Длина штыря: 14 мм - достаточна для глубокого входа в зажим;
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Покрытие: лужение - защищает от окисления, продлевает срок службы, улучшает пайку и контакт;
• Максимальный ток: 55 А - допустимая нагрузка при нормальных условиях эксплуатации;
• Конструкция втулки: короткая - удобна для плотной установки в ограниченном пространстве;
• Совместимость: да, для многопроволочных проводников - не требует обжима с предварительной свивкой жил.

Совместимость и монтаж

Наконечник штифтовой медный луженый НШМЛ 16-7х14 совместим с клеммами, рассчитанными на болт M7 или аналогичный штырь диаметром 7 мм. Для монтажа используйте обжимные клещи с матрицей для штифтовых наконечников. Обжим должен быть равномерным - не пережимайте втулку, чтобы не повредить проводники. После обжима проверьте механическую прочность соединения легким рывком. Убедитесь, что штырь полностью вошёл в клемму - не должно быть люфта.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в электроустановках до 1000 В. Луженое покрытие снижает риск возникновения нагрева из-за окисления. Применяйте в соответствии с ПУЭ и ГОСТ Р 50030.5.1. Не используйте в средах с агрессивными химикатами или постоянной влажностью без дополнительной защиты.

Преимущества

• Высокая электропроводность меди минимизирует потери энергии и нагрев в месте соединения;
• Луженое покрытие предотвращает коррозию даже при колебаниях температуры и влажности;
• Короткая втулка экономит место в плотно укомплектованных щитах;
• Регулярная упаковка по 50 шт. снижает затраты на закупку и упрощает учёт на складе;
• Совместимость с большинством бытовых и промышленных автоматов и клеммных блоков.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводников - возможен разрыв жилы при обжиме;
• Не рекомендуется использовать в условиях постоянного воздействия солевых растворов, кислот или щелочей - луд может разрушаться;
• Максимальный ток 55 А действителен при температуре окружающей среды до +40 C; при более высоких температурах необходимо снижение нагрузки;
• Не подходит для клемм с диаметром штыря менее 7 мм - будет свободно болтаться.

Примеры использования

• Подключение силового кабеля 16 мм2 к автоматическому выключателю типа ABB S200, Schneider iC60, IEK VA-47-29;
• Соединение фазного провода с клеммой частотного преобразователя Siemens G120;
• Запитка управления от реле времени с узким штыревым контактом;
• Обустройство цепей управления на промышленных линиях с множеством точек подключения.

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - лишняя изоляция внутри втулки снижает надёжность;
• Выбирайте обжимные клещи с регулировкой усилия - для 16 мм2 требуется значительное давление;
• Проверяйте соответствие диаметра штыря и клеммы перед установкой - даже 0,5 мм расхождения могут вызвать нагрев;
• Храните наконечники в сухом месте - хотя они лужёные, длительное воздействие влаги может привести к помутнению поверхности;
• При замене старого наконечника - всегда проверяйте состояние клеммы: если она деформирована, замените её, а не просто запрессуйте новый НШМЛ 16-7х14.
